ADG3245

2.5 V/3.3 V、8位、2端口电平转换器总线开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 开关传播延迟:225 ps
  • 端口之间采用4.5开关连接
  • 数据速率:1.244 Gbps
  • 2.5 V/3.3 V电源供电 /li>
  • 可选电平转换
  • 电平转换
    - 3.3 V 转 2.5 V
    - 3.3 V 转 1.8 V
    - 2.5 V 转 1.8 V
  • 小信号带宽:610 MHz

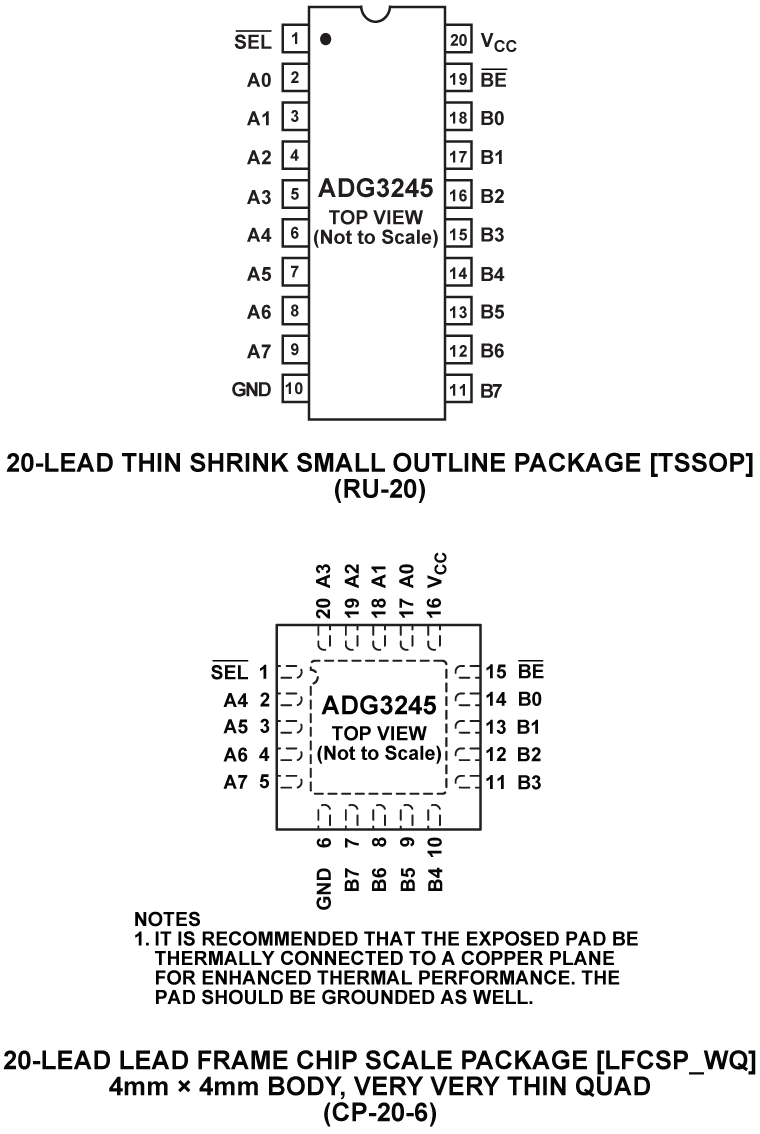

  • 20引脚TSSOP和LFCSP封装


更多细节
show more Icon

ADG3245是一款2.5 V或3.3 V、8位、2端口数字开关,采用低压CMOS工艺制造,具有低功耗、高开关速度和极低导通电阻特性。输入可以与输出相连,而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

这些开关通过总线使能 () 输入信号使能。在接通条件下,该数字开关可以切换双向信号。在断开条件下,达到电源电压的信号电平被阻止。这款器件非常适合要求电平转换的应用。采用3.3 V电源供电时,可以将3.3V输入电平转换为2.5V输出电平。类似地,如果器件采用2.5 V电源供电,并且施加2.5 V输入,则器件将转换为1.8 V输出。此外,该器件含有一个电平转换选择引脚 ( ) 。当为低电平时,VCC在内部降低,允许将3.3V输入电平转换为1.8V输出电平。因此,该器件适合要求在不同电源之间进行电平转换的应用,如转换器与DSP进行接口等。

产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG3245BCPZ
  • HTML
  • HTML
ADG3245BRUZ
  • HTML
  • HTML
ADG3245BRUZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 23, 2012

- 11_0104

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

4月 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

1月 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 23, 2012

- 11_0104

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

4月 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

1月 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-24TSSOP

开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

zoom

EVAL-24TSSOP

开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

特性和优点

  • 24引脚TSSOP评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件,这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上,而无需焊接,因此多个器件可重复使用该板。


24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路(K1至K24),并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器,可向器件提供额外的外部信号。此外,板顶部还留有空间以便进行原型制作。


相应的产品数据手册提供待测器件(DUT)的完整规格,使用评估板时应同时参考该用户指南与数据手册。
