ADG2404
推荐用于新设计0.62Ω RON,±15V,+12V,±5V,+5V/–12V,4:1 多路复用器
- 产品模型
- 2
Viewing:
产品详情
- 低 RON 0.62Ω
- 高达 847mA 的高持续电流
- 信号范围内平坦的 RON ,0.003Ω
- 1kHz 时 THD 为 −99dB
- 1.8V、3.3V 和 5V 逻辑兼容性

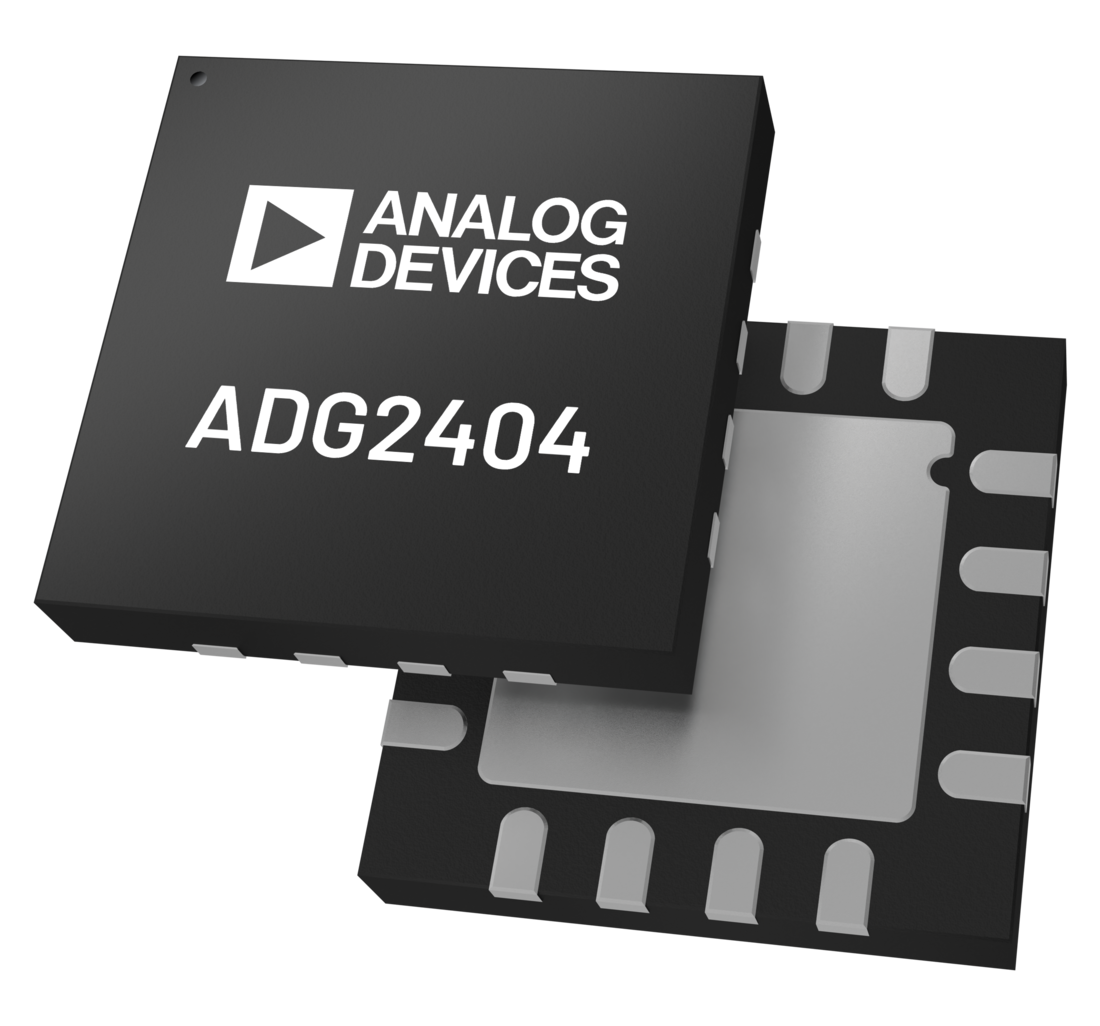

- 16 引脚 4 mm × 4 mm LFCSP
- 与 ADG1404 引脚兼容
- 额定电压为 ±15V、+12V、±5V 和 +5V /−12V
- 可使用非对称电源
- VSS 至 VDD − 2V 模拟信号范围

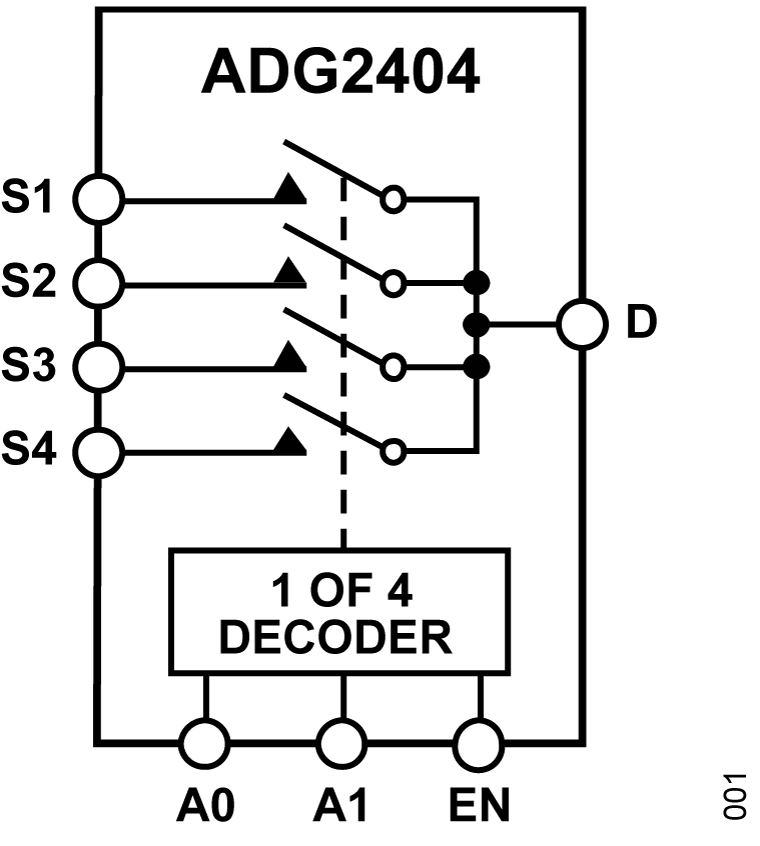

ADG2404 是一款模拟 4:1 多路复用器。ADG2404 将四个输入中的一个切换到公共输出 D,由 3 位二进制地址线 A0、A1 和 EN 决定。对于多路复用器应用,开关表现出先断后通的切换动作。
每个通道在开启时在两个方向上的传导性能同样好,并且每个开关的输入信号范围从 VSS 延伸至 VDD − 2 V。当开关禁用时,高达电源的信号电平会被阻断。
数字输入与 5V、3.3V 和 1.8V 逻辑输入兼容,无需单独的数字逻辑电源引脚。
导通电阻曲线在整个模拟输入范围内异常平坦,可确保在切换音频信号时实现良好的线性度和低失真度。
产品聚焦
- 低 RON 为 0.62Ω。
- 高持续载流能力
- 双电源供电。对于模拟信号为双极性的应用,ADG2404 可采用高达 ±16.5V 的双电源供电。
- 单电源供电。对于模拟信号为单极的应用,ADG2404 可采用高达 16.5V 的单轨电源供电。
- 1.8V 逻辑兼容数字输入:VINH = 1.3V,VINL = 0.8V。
- 无需 VL 逻辑电源
应用
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子设备
- 音频和视频切换
- 通信系统
- 继电器替代方案
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADG2404BCPZ | LFCSP:LEADFRM CHIP SCALE | ||
ADG2404BCPZ-REEL7 | LFCSP:LEADFRM CHIP SCALE |
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
ADG1404 | 量产 | 1.8 Ω最大导通电阻、±15 V/12 V/±5 V、4:1、iCMOS 多路复用器 |
工具及仿真模型
IBIS 模型 1

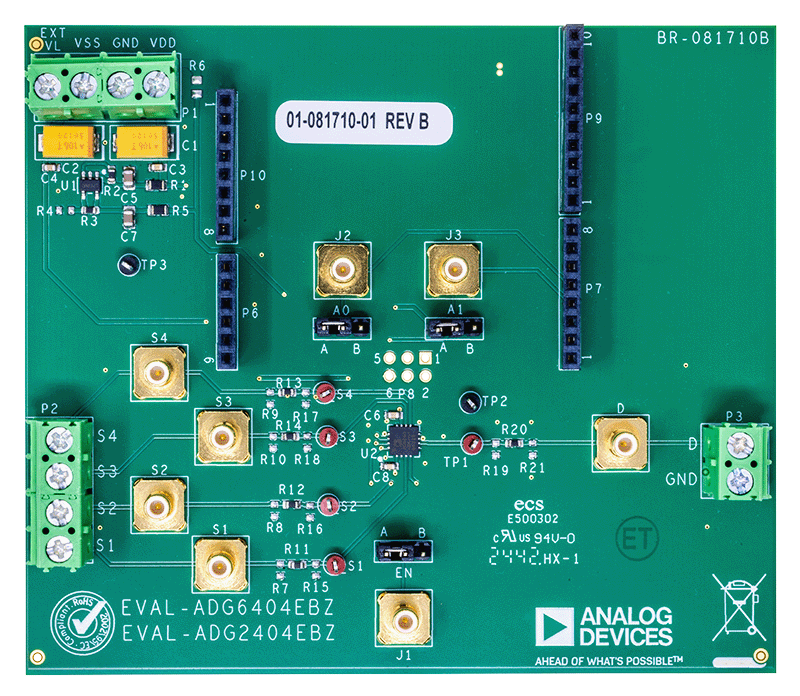

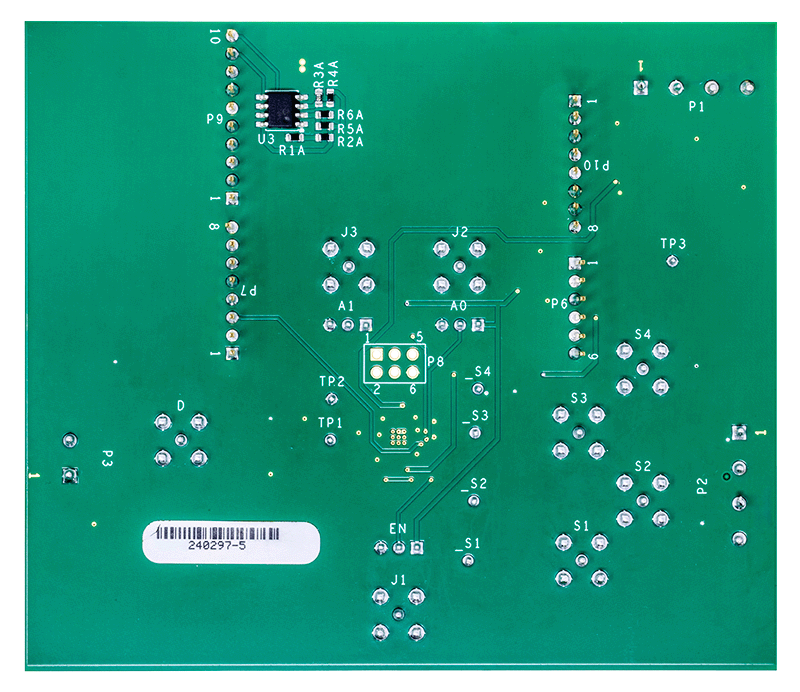

评估套件
