概览
优势和特点
- 导通电阻：4.7 Ω（最大值，25°C）
- 导通电阻平坦度：0.5 Ω
- 连续电流最高达190 mA
- 额定电源电压：±15 V/12 V/±5 V
- 3 V逻辑兼容输入
- 轨到轨工作
- 先开后合式开关动作

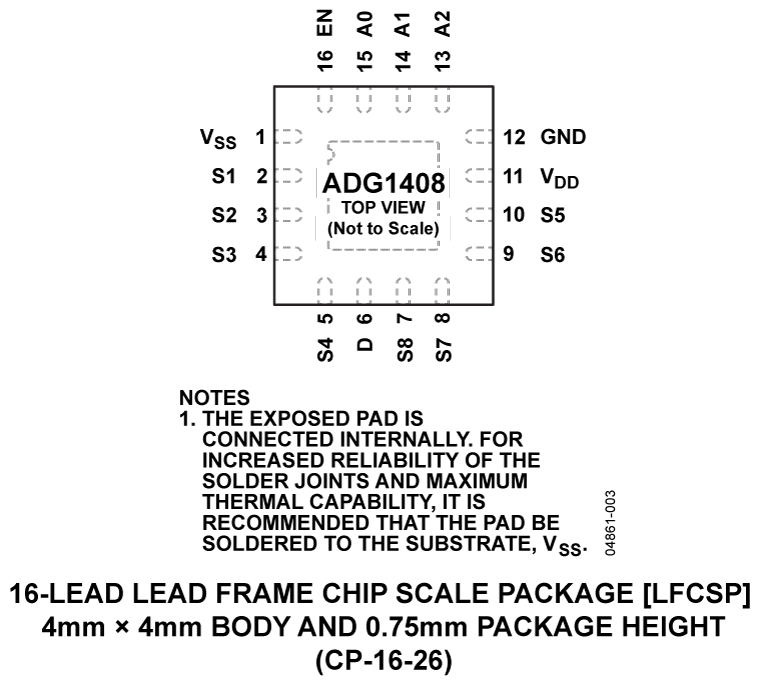

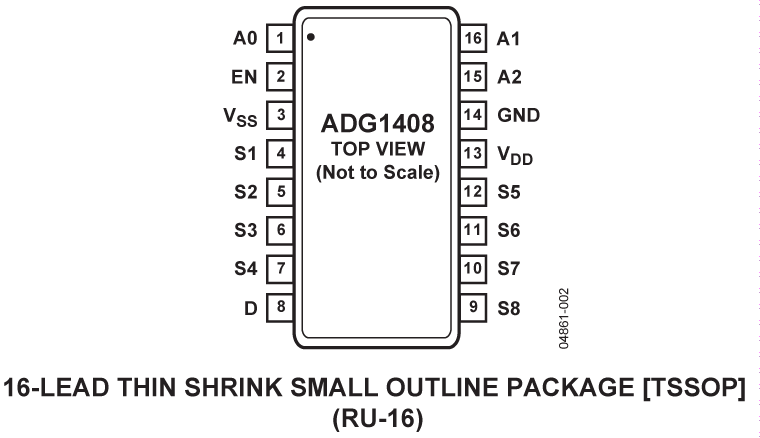

- 16引脚TSSOP和4 mm × 4 mm LFCSP封装
ADG1408-EP支持防务和航空航天应用（AQEC标准）
- 下载ADG1408-EP 数据手册 (pdf 文件)
- 军用温度范围：
−55°C至+125°C - 受控制造基线
- 唯一封装和测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/11612 DSCC图纸号
产品详情
ADG1408/ADG1409均为单芯片iCMOS®模拟多路复用器，分别内置8个单通道和4个差分通道。ADG1408根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG1409根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
工业CMOS (iCMOS)是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。利用这种工艺，可以开发工作电压达33 V的各种高性能模拟IC，并实现以往的高压器件所无法实现的尺寸。与采用传统CMOS工艺的模拟IC不同，iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。
这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。iCMOS结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。
产品特色
- 导通电阻：4 Ω。
- 导通电阻平坦度：0.5 Ω。
- 3 V逻辑兼容数字输入，VIH = 2.0 V，VIL = 0.8 V。
- 16引脚TSSOP和4 mm × 4 mm LFCSP封装。
应用
- 继电器替代方案
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 温度测量系统
- 航空电子
- 电池供电系统
- 通信系统
- 医疗设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
