ADEMO139B

推荐用于新设计

低噪声放大器，用于基于 PCB 的 di/dt 传感器和 ADE9039

数据手册 (Rev. Sp0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单电源供电：2.97V 至 3.63V
  • 三个可配置增益选项
    • 增益设置 = 30（实际增益 = 27.46）
    • 增益设置 = 45（实际增益 = 42.93）
    • 增益设置 = 60（实际增益 = 59.77）
  • 低噪声
    • 7.3nV/√Hz，f = 45Hz 至 65Hz，增益设置 = 30 (27.46)
    • 6.3nV/√Hz，f = 45Hz 至 65Hz，增益设置 = 45 (42.93)
    • 5.9nV/√Hz，f = 45Hz 至 65Hz，增益设置 = 60 (59.77)
  • 集成式温度传感器

ADEMO139B 是一款低漂移全差分可编程增益放大器，可与基于 PCB 的 di/dt 电流传感器和 ADE9039 电能计量芯片组。0.33V 的输出共模 (CM) 电压和 3.3V 的电源电压允许直接连接到 ADE9039。

ADEMO139B 具有高增益、低噪声、出色的共模抑制比 (CMRR) 和电源抑制比 (PSRR) 规格，非常适合高精度电能测量应用。ADEMO139B 的额定温度范围为扩展工业温度（−40°C 至 +125°C），采用 8 引脚 LFCSP 封装。

应用

  • 单相电能表
  • 多想电能计量器
  • 分相电能表
  • 电能质量监控
  • 保护设备
  • 智能断路器
  • 电动汽车充电器
  • 机器健康
  • 智能配电单元
ADEMO139B
低噪声放大器，用于基于 PCB 的 di/dt 传感器和 ADE9039

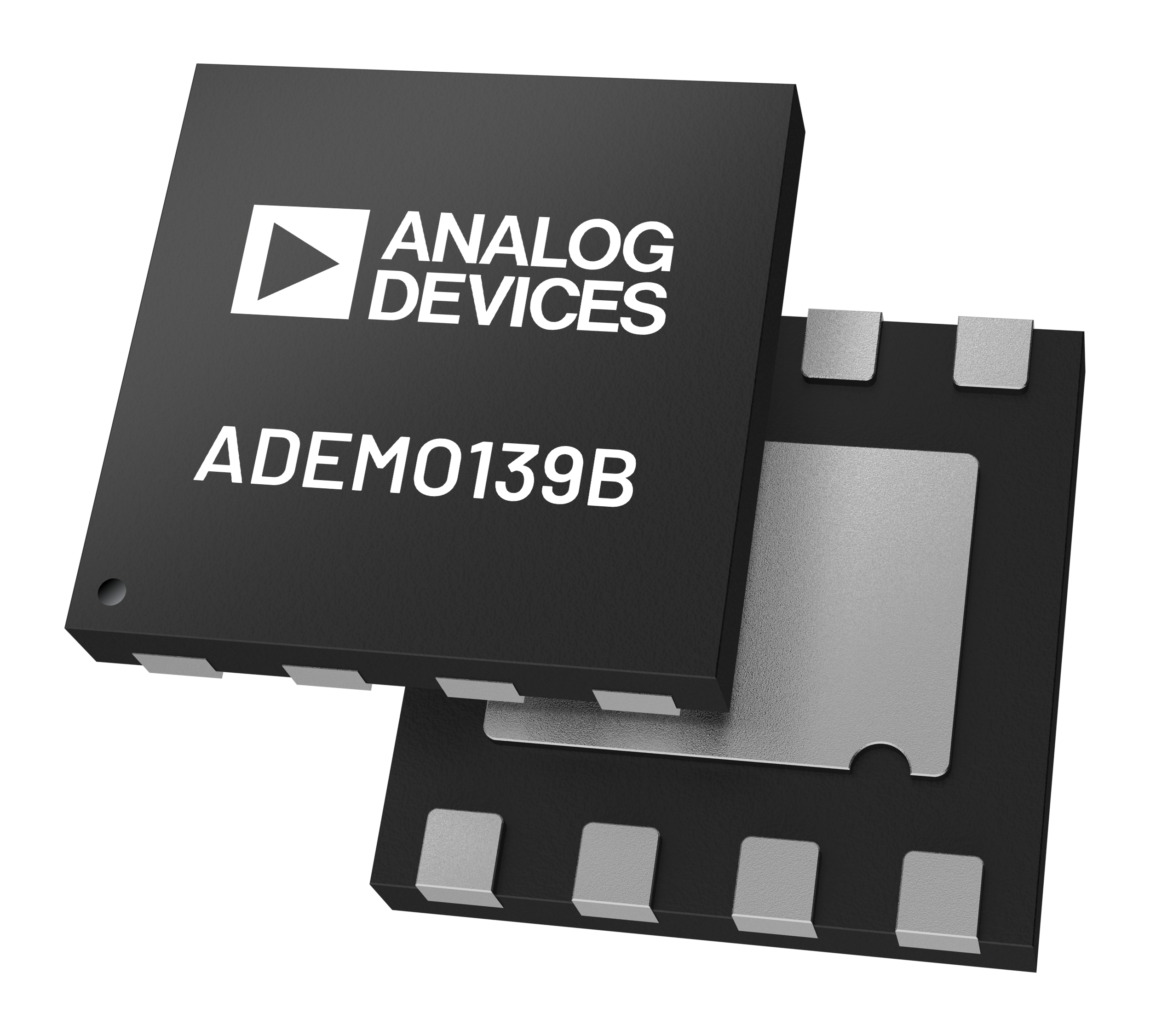

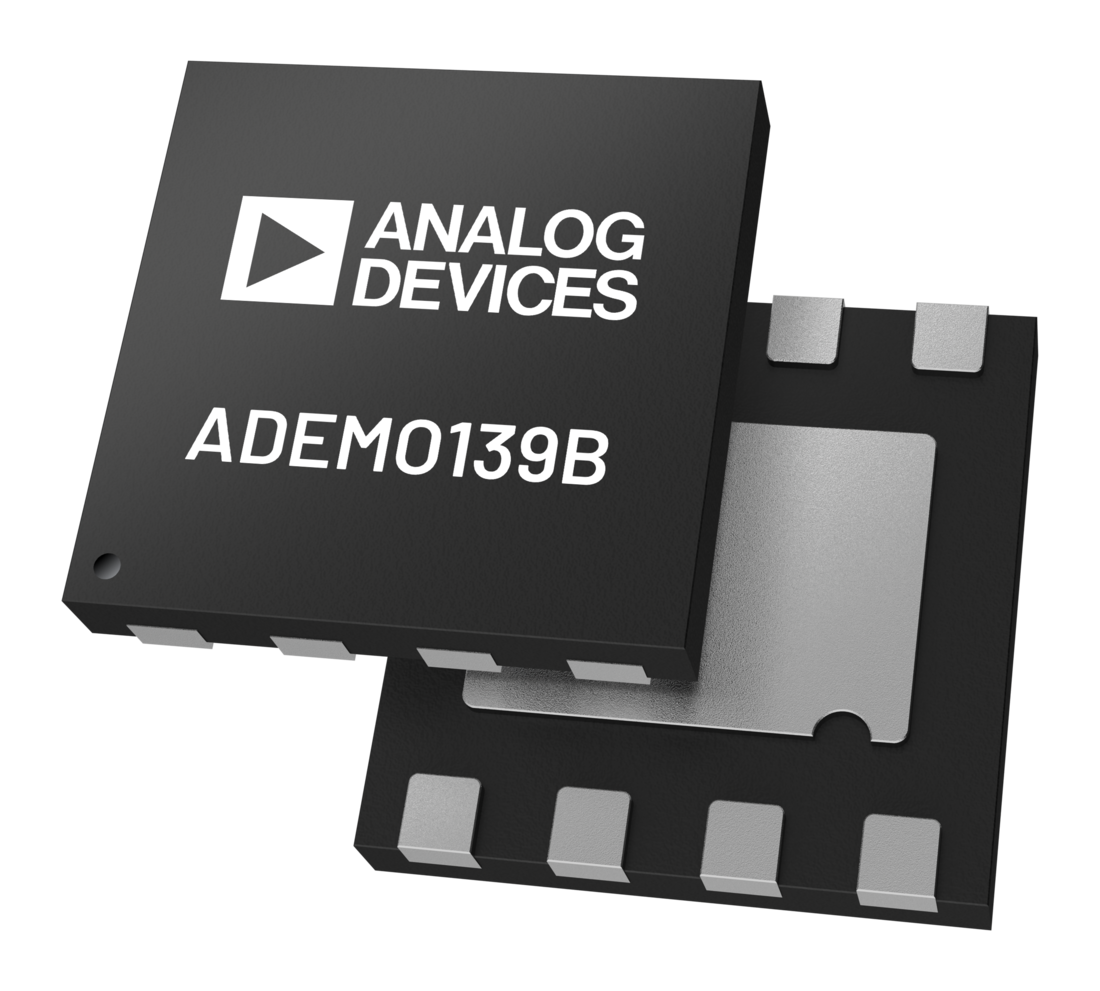

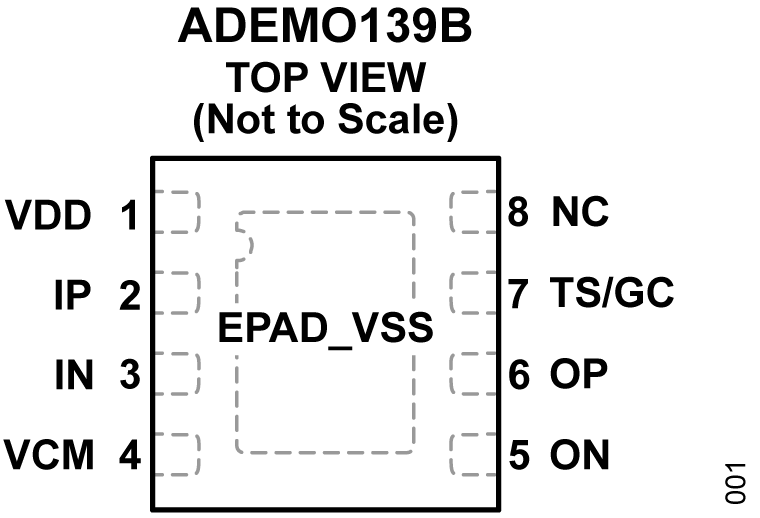

ADEMO139B Pin Connection Diagram ADEMO139B Chip Illustration
