ADE9039
推荐用于新设计电能计量芯片组,适用于带有di/dt电流传感器的三相电表
高性能三相电能计量IC,配合罗氏线圈传感器使用
- 产品模型
- 2
概述

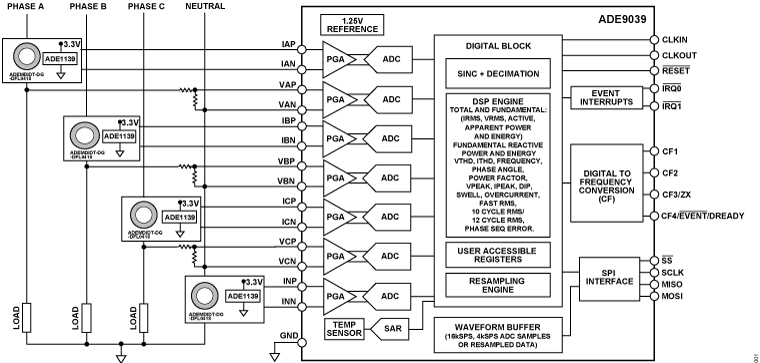

- 完整的三相直连电表或分相电表,采用基于PCB的di/dt电流传感器以及ADE9039和ADE1139芯片组
- 强大的抗交流磁场干扰能力
- 抗直流磁场干扰
- 32A至1kA交流应用的理想选择
- 支持0.2级精度
- 系统仅使用少量低成本PCB面积
- 通道串扰典型值低于0.1%
- 能够应对快速大电流波形
- 由于传感器具备抗静电耦合能力,交流偏移可控制在3mA以下
- 计算各相及整个系统的有功电能、无功电能和视在电能
- TA = 25°C时,在2000:1的动态范围内有功电能误差小于0.1%
- TA = 25°C时,在1000:1的动态范围内电压有效值误差小于0.1%
- TA = 25°C时,在1000:1的动态范围内电流有效值误差小于0.1%
- +3.3V单电源供电
- 电能质量测量
- VRMS½、IRMS½每半周期刷新
- DIP和SWELL监控器
- 线路频率—每相一个频率
- 具备超时功能的过零检测
- 相位角度测量
- 总谐波失真(THD)
- 灵活的波形缓冲器
- 能够对波形连续重采样以确保每个线路周期正好提供64个点,方便进行外部谐波分析
- DIP和SWELL等事件可触发波形存储
- 高级计量特性集
- 总/基波有功/视在功率
- 基波无功功率
- 总IRMS和基波RMS、VRMS
- 功率因数
- 经测试,支持有功电能标准:IEC 62053-21、IEC 62053-22、EN 50470-3、OIML R46和ANSI C12.20(基于ADE9039和ADE1139芯片组)
- 经测试,支持无功电能标准:IEC 62053-23和IEC 62053-4
- 10 MHz串行端口接口(SPI)
一款基于ADE9039和ADE1139芯片组的高精度三相电能计量解决方案,计量功能全面,采用基于PCB的di/dt电流检测技术。它支持直连和分相两种电表设计,具备强大的抗磁场干扰和外部干扰能力,同时能在宽电流范围内保持0.2级精度。该系统不仅能够对有功、无功和视在电能进行精准测量,还提供全面的电能质量监测(如有效值、THD和相位测量)、用于高级波形分析的波形采样及事件检测功能。凭借紧凑低成本的实现方案、高动态范围精度以及与主要国际计量标准的兼容性,适合众多应用,包括高级计量(AMI)、数据中心电源分配单元(PDU)、子表、智能断路器、家庭能源管理设备等。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

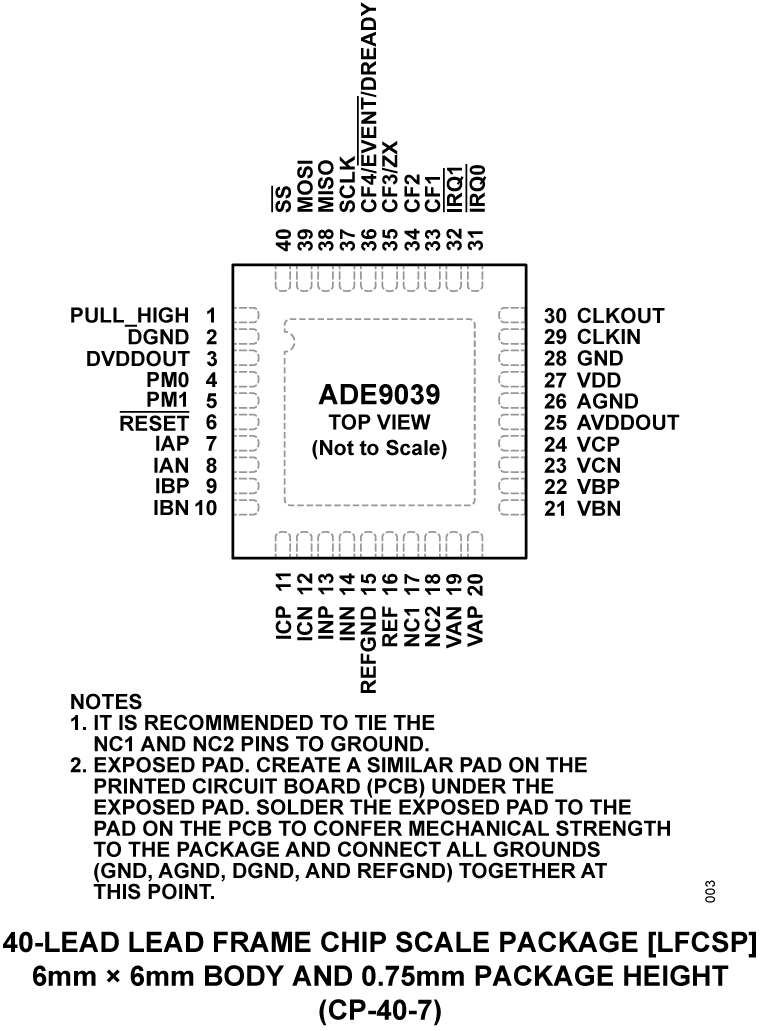

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
| ADE9039ACPZ | 40-Lead LFCSP (6mm x 6mm w/ EP) | ||
| ADE9039ACPZ-RL | 40-Lead LFCSP (6mm x 6mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 7, 2026 - 24_0009 Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process |
||
| ADE9039ACPZ | ||
| ADE9039ACPZ-RL | ||
|
2月 25, 2025 - 25_0054 Gold wire to Copper wire Conversion (Notification) |
||
| ADE9039ACPZ | ||
| ADE9039ACPZ-RL | ||
这是最新版本的数据手册
