ADE7913

量产

内置SPI接口的3通道、隔离式Σ-Δ型ADC

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 三个隔离式Σ-Δ型模数转换器(同步采样ADC)
  • 集成 isoPower,隔离式DC-DC转换器
  • 片内温度传感器
  • 四线式SPI串行接口
  • 多达4个ADE7912/ADE7913器件由单个晶振或外部时钟计时
  • 多个ADE7912/ADE7913器件同步
  • 电流通道峰值输入范围为±31.25 mV
  • 电压通道峰值输入范围为±500 mV
  • 基准电压漂移:10 ppm/°C(典型值)
  • 3.3 V单电源
  • 20引脚、宽体SOIC封装,爬电距离为8.3 mm
  • 工作温度:-40°C至+85°C
  • 安全和法规认证
    • UL认证
      – 1分钟5000 V rms,符合UL 1577
    • CSA元件验收通知5A
      – IEC 61010-1:300 V rms
    • VDE合格证书
      – DIN VDE V 0884-10 (VDE V 0884-10):2006-12
      – VIORM = 846 V峰值
ADE7913
内置SPI接口的3通道、隔离式Σ-Δ型ADC
ADE7913 Typical Application Diagrams ADE7913 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

ADE7913参考代码

器件驱动器 2


硬件生态系统

部分模型 产品周期 描述
ADE9113 推荐新设计使用 带 SPI 接口的隔离式 Σ-Δ ADC
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

eval board
EVAL-ADE7913

ADE7913评估板

特性和优点

  • 该评估板还可用于评估ADE7912产品。

产品详情

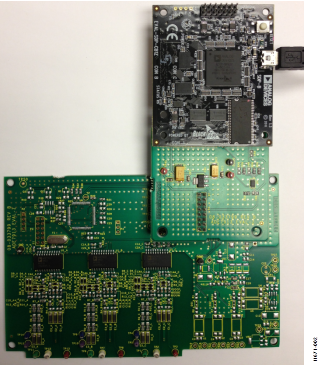

ADE7913评估套件包含3块电路板,搭配使用时可对隔离式Σ-Δ型ADC ADE7913的性能进行评估,且评估环境与实际三相电表的部署环境非常类似。 ADE7913评估套件包含评估软件(采用LabVIEW®编写),通过PC接口可访问所有ADE7913寄存器。

文件包括评估板原理图、电路板物料清单、布局文件以及ADE7913评估软件的安装文件。

EVAL-ADE7913
ADE7913评估板
