ADE7816

六电流通道、一电压通道电能计量IC

英文数据手册

量产

顶部

概览

优势和特点
产品详情

优势和特点

测量有功功率、无功功率、采样波形及电流和电压有效值
6条电流输入通道和1条电压通道
在1000:1的动态范围内，有功和无功功率误差小于0.1%
支持电流互感器和罗氏线圈传感器

提供瞬时电流和电压读数
提供6通道角测量
带宽：2 kHz
基准电压源：1.2 V（典型漂移量为10 ppm/°C）且具有外部过驱功能
灵活的I²C、SPI和HSDC串行接口

产品详情

ADE7816是一款高精度、多通道计量器件，可测量一条电压通道和多达六条电流通道。它能够测量线路电压和电流，并计算有功、无功功率以及瞬时电压和电流有效值。该器件内置七个Σ-Δ型ADC和一个高精度电能计量内核。六条电流输入通道允许同时测量多个负载。电压通道和六条电流通道均集成了完整的信号路径，允许执行各种测量。每条输入通道均支持灵活的增益级，且适合与电流变压器（CT）配合使用。六个片内数字积分器为使用罗氏线圈传感器提供了便利。

ADE7816可通过SPI或I²C接口访问片内计量寄存器。专用高速数据采集（HSDC）端口可以与I²C配合使用，以访问实时ADC输出信息。通过两个外部中断引脚IRQ0和IRQ1可以获得全面的电能质量信息，如过流、过压、峰值和骤降检测等。

ADE7816电能计量IC采用3.3 V电源供电，提供40引脚LFCSP封装，无铅且符合RoHS标准。

产品分类

模数转换器
- 电能计量IC

领域

楼宇技术
- 通用LED照明

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

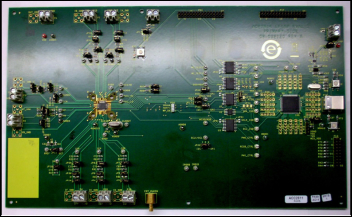

EVAL-ADE7816

ADE7816 评估板

文档

数据手册 (1)

ADE7816: Six Current Channels, One Voltage Channel Energy Metering IC Data Sheet (Rev. A)

应用笔记 (6)

AN-639: ADI公司电能产品(ADE)：常见问题解答(FAQ) (Rev. A)

AN-1152: 校准基于ADE7816的单相电表 (Rev. 0)

AN-1152: Calibrating a Single-Phase Energy Meter Based on the ADE7816 (Rev. 0)

AN-1137: ADE7816工作原理 (Rev. 0)

AN-1137: ADE7816 Theory of Operation (Rev. 0)

AN-639: Frequently Asked Questions (FAQs) Analog Devices Energy (ADE) Products (Rev. A)

用户手册 (1)

UG-370: Evaluation Board for the ADE7816 Six Current Channels, One Voltage Channel Energy Metering IC

产品聚焦 (1)

ADE7816 Multichannel Energy Measurement

工具及仿真模型

设计工具

XLS

33 K

ADE7816 Phase Calibration Calculator

配套产品推荐

ADE7816 配套产品

推荐 Digital Isolators

For a dual, bi-directional, 5kV, hot swap isolator: ADUM2250.
For a dual, bi-directional, 2.5kV, hot swap isolator: ADUM1250.

推荐 External References

For high precision, low dropout, 10mA output: ADR3412.
For low drift, low noise, low power, low cost: ADR280.

推荐 RS-485/RS-422 Data Transceivers

For isolated full/half duplex transceiver with integrated transformer driver: ADM2487E.
For low power, half duplex transceiver in 8-lead SOIC package: ADM487E.
