概览

优势和特点

  • 数据速率:600 MHz/1200 Mbps
  • 带高阻抗和反射箝位电路的3电平驱动器
  • 窗口比较器和差分比较器
  • 有源负载:±25 mA
  • 单位引脚PPMU范围:−2.0 V至+6.5 V
  • 极低漏电流模式:4 nA(典型值)
  • 集成16位DAC和失调/增益校正
  • 高速工作电压范围:-1.5 V至+6.5 V
  • 专用VHH输出引脚范围:0.0 V至13.5 V
  • 功耗:1.1 W(每通道)
  • 驱动器
    • 3级电压范围:-1.5 V至+6.5 V
    • 精密调整的输出电阻
    • 无端接摆幅:200 mV最小值至8 V最大值
    • 脉冲宽度:725 ps(最小值),VIH − VIL = 2.0 V
  • 比较器
    • 差分和单端窗口模式
    • 输入等效带宽大于1.2 GHz
  • 负载
    • 电流范围:±25 mA
  • 单位引脚PPMU (PPMU)
    • 强制电压/顺从电压范围:-2.0 V至+6.5 V
    • 5个电流范围:40 mA、1 mA、100 μA、10 μA、2 μA
    • 用于系统PMU的外部检测输入
    • 可行/不可行比较器
  • 电平
    • 完全集成式16位DAC
    • 片内增益和失调校准寄存器和加法/乘法引擎
  • 封装
    • 84引脚10 mm × 10 mm LFCSP封装(0.4 mm间距)

产品详情

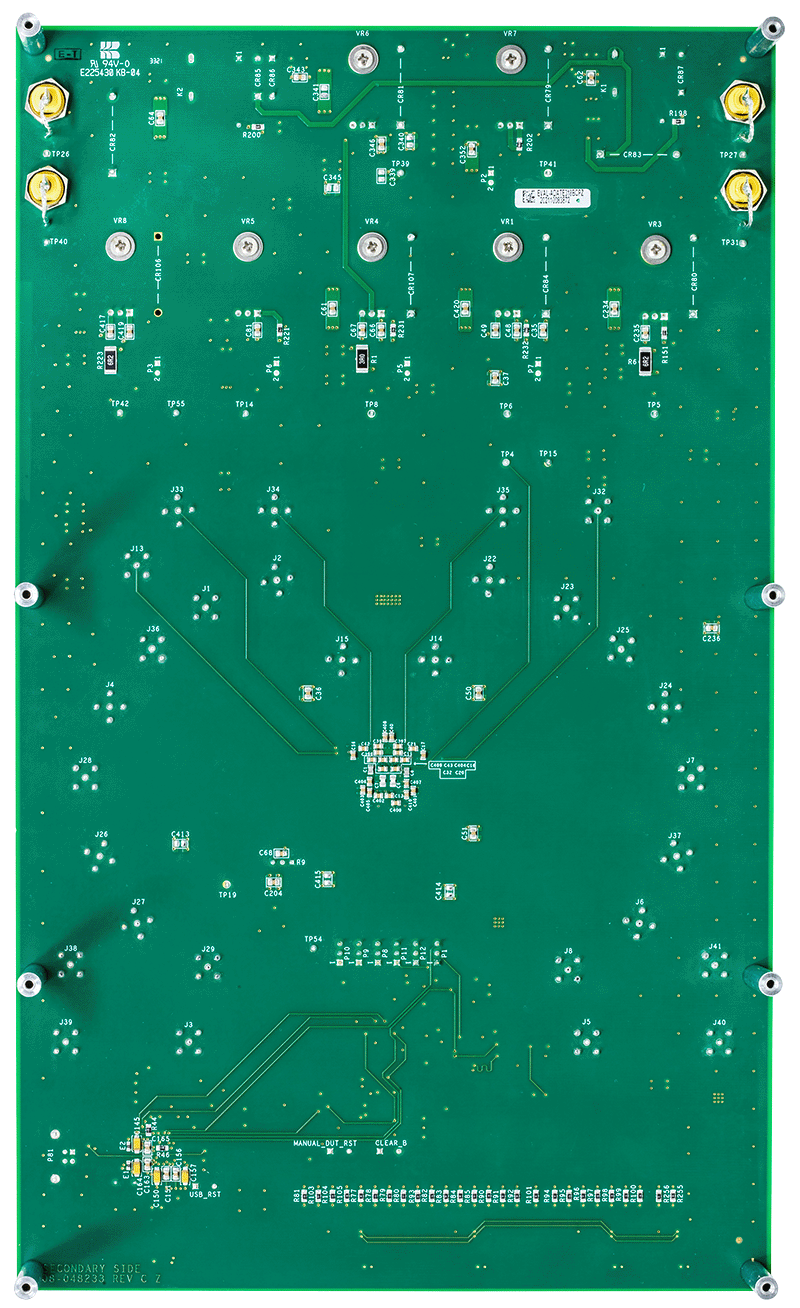

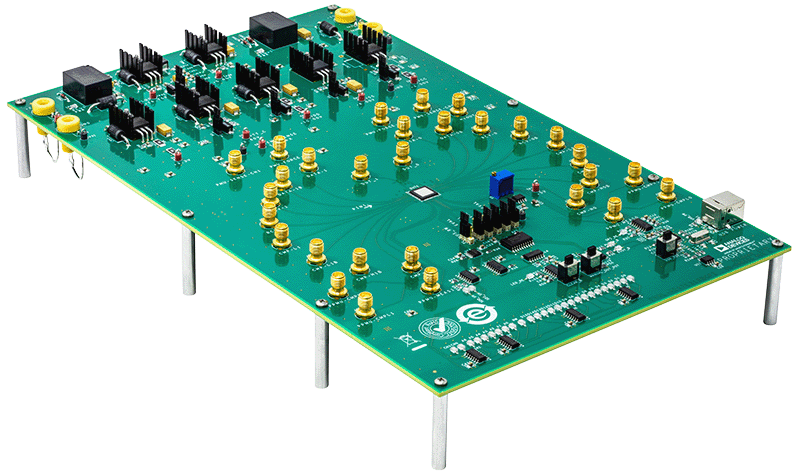

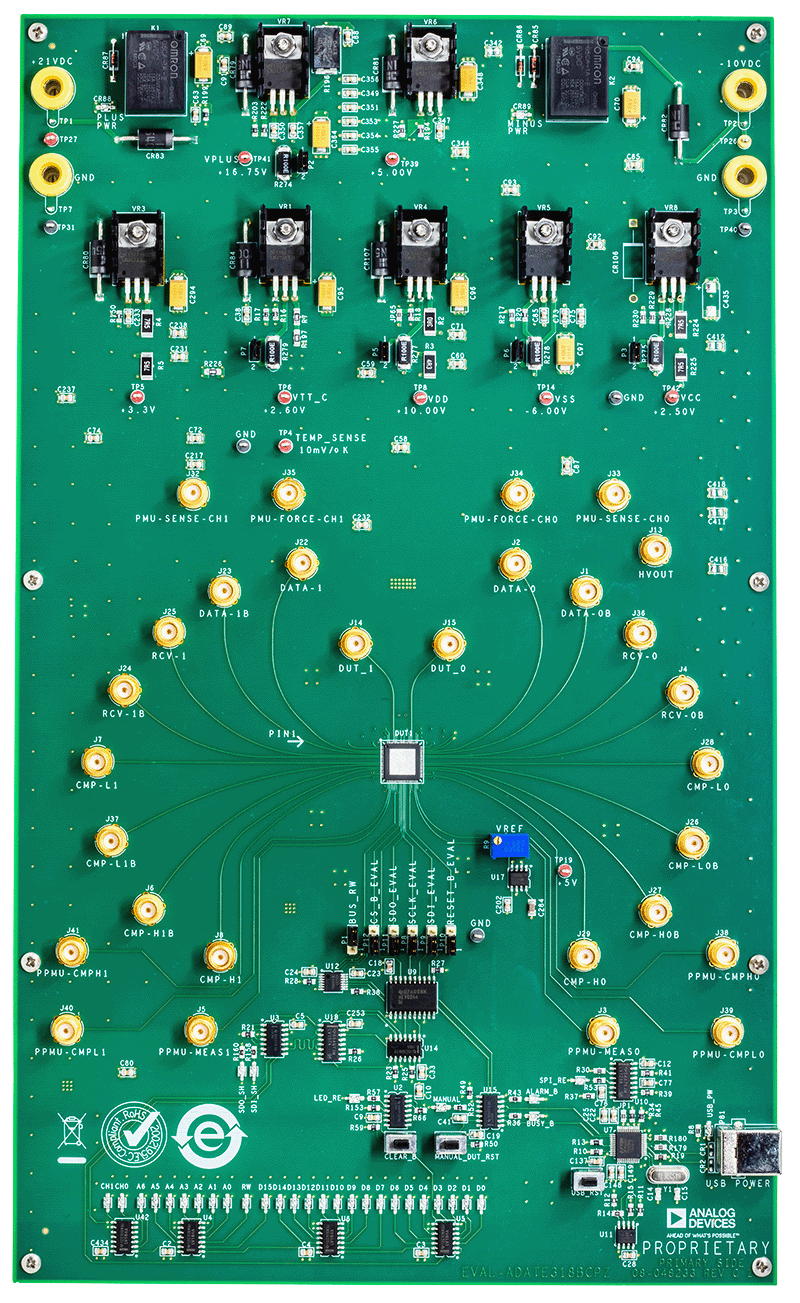

ADATE318是一款完整的单芯片ATE解决方案,用于执行驱动器、比较器和有源负载(DCL)、四象限单引脚(Per-pin)参数测量单元(PPMU)的引脚电子功能。它具有单位芯片VHH驱动功能,支持闪存测试应用,集成的16位DAC和片内校准引擎可提供器件工作所需的所有直流电平。

驱动器提供三种有源状态:数据高电平、数据低电平和端接模式,以及一种高阻抗抑制状态。抑制状态与集成动态箝位电路一同使用,有利于实现高速有源端接。输出电压范围为−1.5 V至+6.5 V,支持各种自动测试设备(ATE)和仪器仪表应用。

ADATE318可以作为两个单端驱动/接收通道或一个差分驱动/接收通道使用。每个通道都具有一个高速窗口比较器和一个可编程阈值差分比较器,适合差分ATE应用。每个通道还提供一个四象限PPMU。

用于DCL和PPMU功能的所有直流电平都由24个片内16位DAC产生。为了支持精确的电平编程,ADATE318集成校准功能,可校正每个功能模块的增益和失调误差。校正系数可以存储在片内,写入DAC的任何值都会利用适当的校正系数进行自动调整。

ADATE318利用串行可编程接口(SPI)总线对所有功能模块、DAC和片内校准常数进行编程。它还有一个片内温度传感器和过压/欠压故障箝位电路,用于监控和报告器件温度,以及工作期间可能发生的任何输出引脚或PPMU电压故障。

应用

  • 自动测试设备
  • 半导体测试系统
  • 电路板测试系统
  • 仪器仪表和表征设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
