特性
- >4.0 Gbps (2 V摆幅)
- 上升时间/下降时间:120 ps(2 V摆幅)
- <1.0 W(双通道驱动器,每通道<500 mW)
- −1 V至+3.5 V范围
- 快速端接模式(VTx)
- 电缆损耗补偿

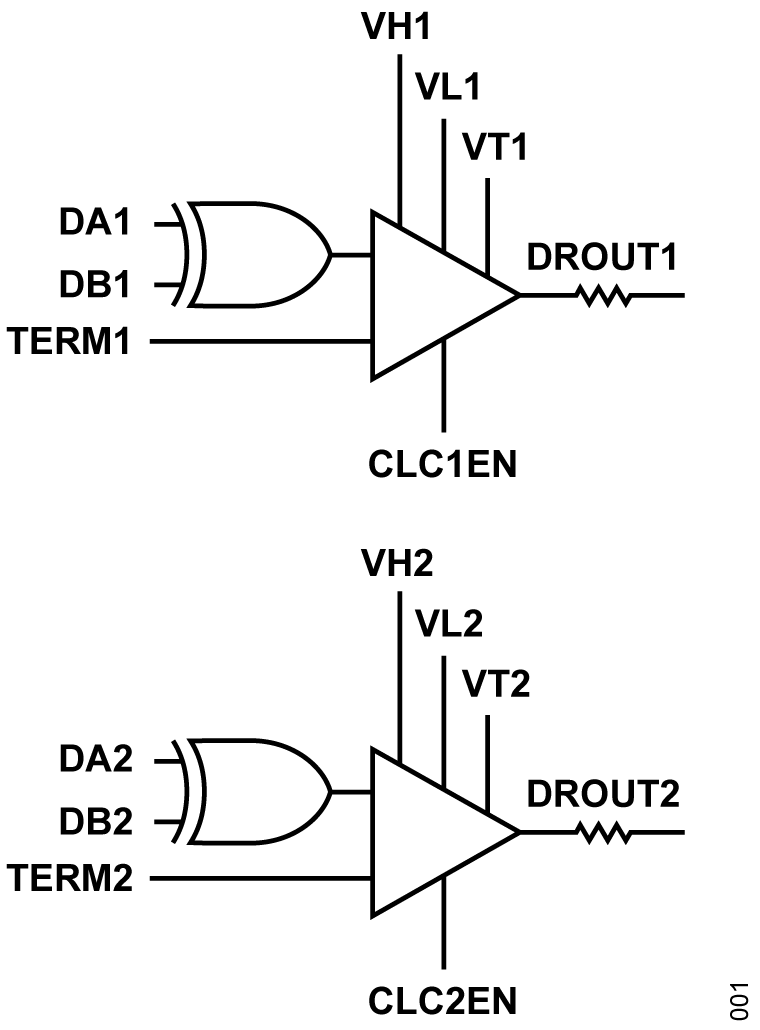

ADATE209是一款双通道引脚驱动器,设计用于测试DDR2、DDR3和DDR4。它也可以用于高速片上系统(SoC)应用,例如测试PCI Express 1.0和HDMI™。该器件是一款三电平驱动器,能够在−1 V至+3.5 V范围内提供200 mV至4 V的高保真摆幅。对于2 V和3 V编程摆幅,其上升/下降时间(20%至80%)分别小于120 ps和150 ps,分别支持4.4 Gbps和3.2 Gbps的数据速率。
该器件能够高速进入和离开端接模式。它还内置峰化/预加重电路。

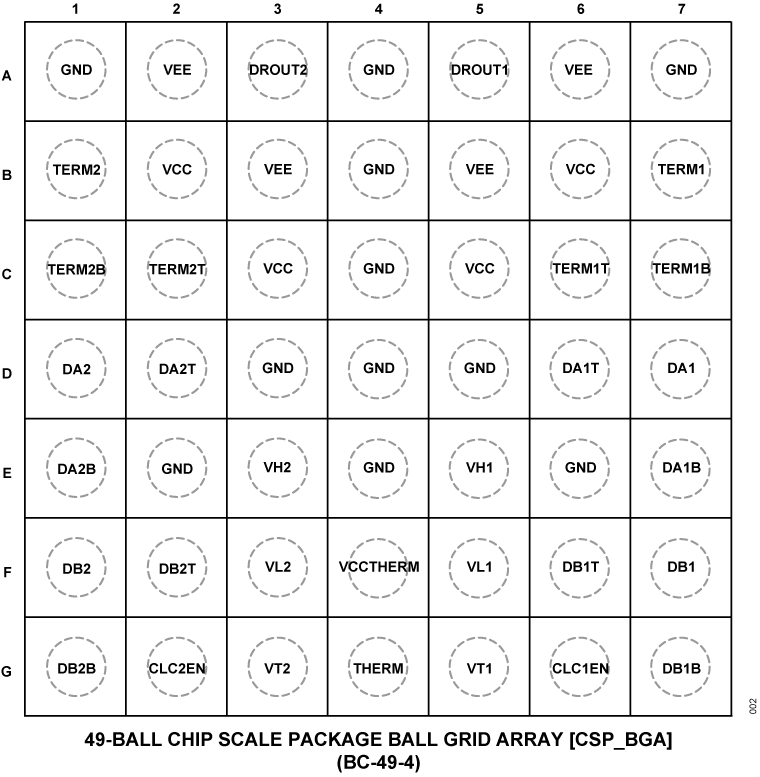

ADATE209提供8 mm × 8 mm、49引脚CSP_BGA封装。
应用
- 自动测试设备
- 半导体测试系统
- 电路板测试系统
- 仪器仪表和表征设备
- 高速存储器测试(DDR2/DDR3/DDR4)
- HDMI 测试
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADATE209BBCZ | 49-Ball CSPBGA (8mm x 8mm x 1.465mm) |
|
- ADATE209BBCZ
- 引脚/封装图-中文版
- 49-Ball CSPBGA (8mm x 8mm x 1.465mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 9, 2015
- 14_0249
Assembly Transfer of Select CSP_BGA Products to STATS ChipPAC Korea Plant 3
5月 9, 2014
- 10_0270
CANCELLED: Transfer to JCAP and Wafer Bumping Material Changes for ADATE209
ADATE209BBCZ
量产
5月 7, 2014
- 14_0116
ADATE209 Bumping Site Transfer and Wafer Bumping Material Changes
ADATE209BBCZ
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 9, 2015
- 14_0249
Assembly Transfer of Select CSP_BGA Products to STATS ChipPAC Korea Plant 3
5月 9, 2014
- 10_0270
CANCELLED: Transfer to JCAP and Wafer Bumping Material Changes for ADATE209
5月 7, 2014
- 14_0116
ADATE209 Bumping Site Transfer and Wafer Bumping Material Changes
软件和型号相关生态系统
评估套件 1

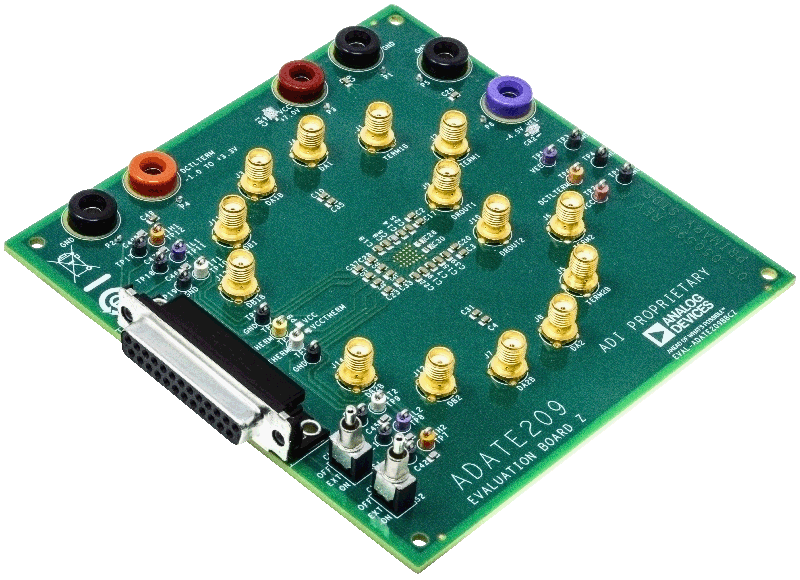

EVAL-ADATE209
ADATE209评估板
