ADAR4000

推荐用于新设计

2 GHz 至 18 GHz、单波束、4 元件波束形成器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 宽带,2 GHz 至 18 GHz 频率范围
  • 单输入,四输出
  • 真正的时间延迟核心,适用于宽带无斜视操作
    • 0 ps 至 508 ps 范围,分辨率为 4 ps
    • 0 ps 至 254 ps 范围,2 ps 分辨率
  • 31.5 dB 增益调节范围,步长为 0.5 dB
  • 4 位引脚可编程设备地址设置
  • 片上序列发生器
  • 通过寄存器、RAM 或 FIFO 进行波束更新
  • 可编程放大器偏置

ADAR4000 是一款 2 GHz 至 18 GHz 单输入、四输出波束形成器 IC (BFIC),针对相控阵发射应用进行了优化。真正的基于时间延迟的核心,可确保无波束偏斜宽带操作。时间延迟单元 (TDU) 的满量程延迟可设置为 254 ps 或 508 ps,最小步长分别为 2 ps 和 4 ps。在 2 GHz 时,相位调整范围为 365°,而在 18 GHz 时,最小相位步长为 13°。

每条路径还具有一个 31.5 dB 数字步进衰减器 (DSA),步长为 0.5 dB。

所有片上寄存器的控制都是通过简单的 3 线或 4 线串行端口接口 (SPI) 进行的。四个地址引脚允许 SPI 控制同一串行线路上的最多 16 个设备。

片上随机存取存储器 (RAM) 和先进先出 (FIFO) 存储器分别最多可存储 64 个和 16 个波束状态。片上序列器可用于选择和推进波束状态,其来源可以是 RAM 或 FIFO。

ADAR4000 采用 36 引脚 6 mm × 6 mm LFCSP 封装,额定工作温度范围为 −40°C 至 +85°C。

ADAR4000 采用 36 引线 6mm × 6mm LFCSP 封装,额定温度范围为 −40°C 至 +85°C。

应用

  • 相控阵通信链路
  • 卫星通信(SATCOM)
  • 相控阵雷达
  • 电子战
  • 测试与测量设备

ADAR4000
2 GHz 至 18 GHz、单波束、4 元件波束形成器

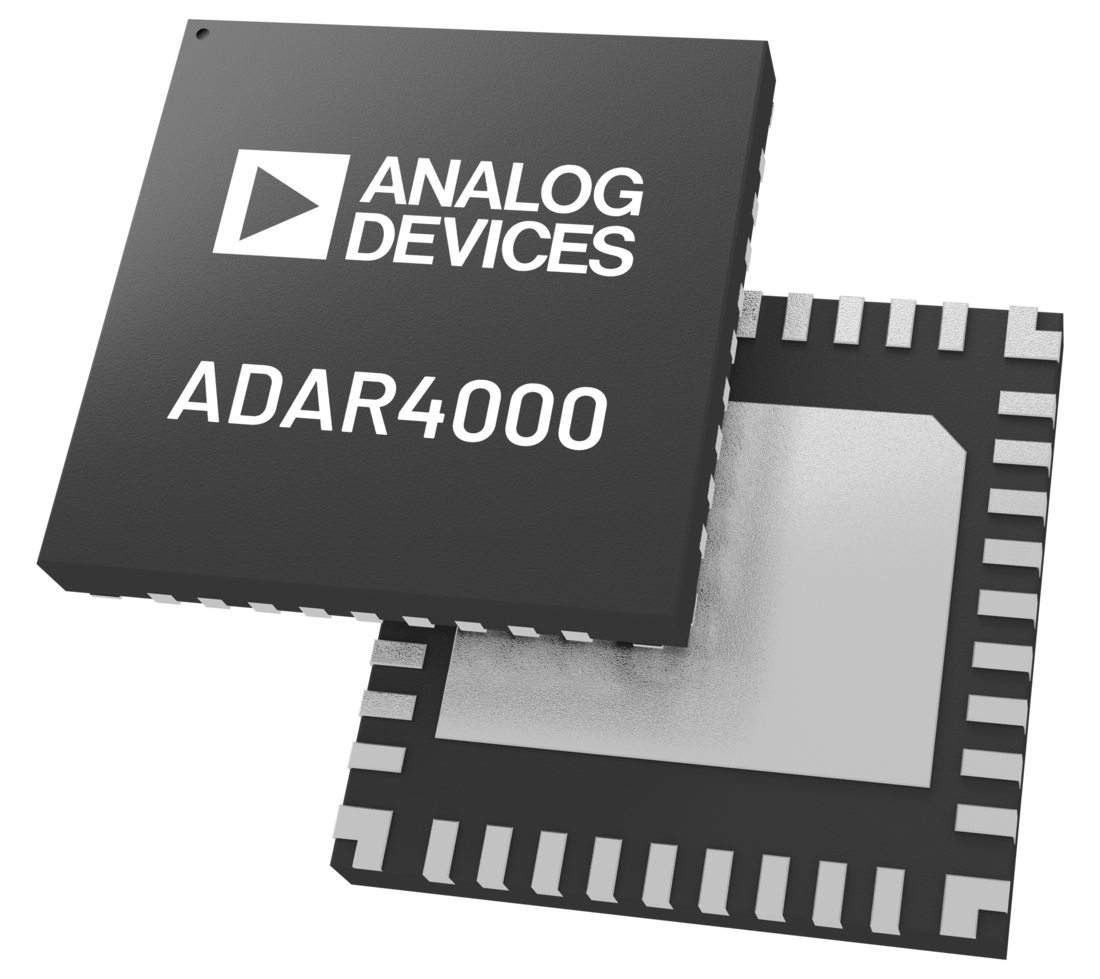

ADAR4000 Functional Block Diagram ADAR4000 Chip
