  5. ADA4700-1


概览

优势和特点

  • 低输入失调电压:
    ≤0.2 mV(典型值)
  • 高输出驱动电流:30 mA
  • 宽工作电压范围:±5 V至±50 V
  • 高压摆率:20 V/μs(典型值)
  • 高增益带宽积:3.5 MHz(典型值)
  • 结温高于145°C时可进行热调节
  • 环境温度范围:-40° C至+85° C
  • 低输入偏置电流:≤ 15 nA(典型值)

产品详情

ADA4700-1是一款高压、精密、单通道运算放大器,具有宽工作电压范围(±5 V至±50 V)和相对较高的输出驱动电流。其先进的设计结合低功耗(±50 V电源时为170 mW)、高带宽(3.5 MHz)、单位增益稳定的高压摆率以及自由相位反转等性能。此外还具有接近轨到轨的输出摆幅能力,使设计人员可实现最大的信噪比(SNR)。

ADA4700-1针对同时需要交流和直流精密性能的应用而设计,适合各类应用,包括高压测试设备和仪器、高压调节器和功率放大器、电源控制和保护,同时可用作具有宽输出范围传感器的放大器或缓冲器。它极为适合高强度LED测试应用,具有高度精确的电压和电流反馈以及前置驱动器,针对待测LED串可提供精确的电压和/或电流源激励。

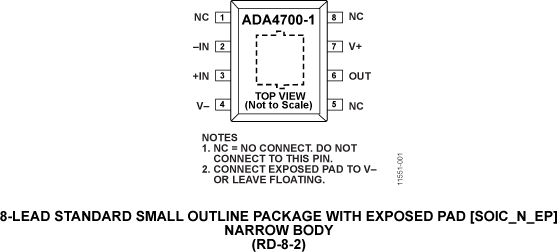

ADA4700-1的额定温度范围为−40°C至+85°C工业温度范围,具有超过145°C结温下热调节和集成限流功能。ADA4700-1提供散热增强型8引脚SOIC封装,带裸露焊盘。

应用

  • 自动和台式测试设备
  • 高压调节器和功率放大器
  • 数据采集和信号调理
  • 压电驱动器和前置驱动器
  • 通用电流检测

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
