  5. ADA4420-6


概览

优势和特点

  • 六阶滤波器
  • 透明的输入同步端箝位
  • −1 dB带宽,典型值26 MHz,HD
  • HD抑制@75 MHz:典型值48 dB
  • NTSC差分增益:0.19%
  • NTSC差分相位:0.76°
  • 轨至轨输出
  • 低静态电流:典型值32mA
  • 禁用功能
  • 输出直流偏置

产品详情

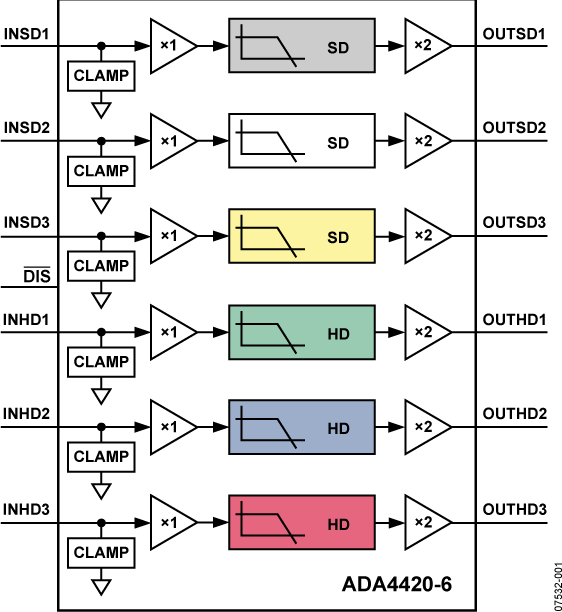

ADA4420-6是一款专门针对消费类应用而设计的低成本视频重建滤波器。该滤波器由6个独立的六阶Butterworth滤波器/缓冲器组成,其中三个用于标清分量信号(Y/C或CVBS),另外三个用于高清分量信号(YPbPr或RGB)。

ADA4420-6采用5 V单电源供电,静态电流低至32 mA,非常适合用于低功耗的应用。当设备未使用时,禁用功能可以通过将供电电流降低至典型值8 μA以下来实现进一步的节电。

每个通道都具备透明的同步端箝位,可实现输入的交流耦合,并且不需要直流恢复。

ADA4420-6上的输出驱动器在6 dB增益时具备轨至轨输出能力。250 mV的内置失调电压可实现输出的直流耦合,并且不需要大耦合电容。每个输出均能驱动两个75 Ω的双端接载电缆。

ADA4420-6采用16引脚QSOP封装,工作温度范围为扩展的工业温度范围−40°C至+85°C。

应用
  • 机顶盒
  • DVD播放器和刻录机
  • HDTV
  • 投影仪
  • 个人录像机
  • 产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADA4420-6ARQZ 材料声明 质量和可靠性 16-Lead QSOP
    ADA4420-6ARQZ-R7 材料声明 质量和可靠性 16-Lead QSOP
    ADA4420-6ARQZ-RL 材料声明 质量和可靠性 16-Lead QSOP
    ADA4420-6ARUZ 材料声明 质量和可靠性 20-Lead TSSOP
    ADA4420-6ARUZ-R7 材料声明 质量和可靠性 20-Lead TSSOP
