概览
优势和特点
- 极低的电源电流：13µA
- 低失调电压：最大为15µA
- 失调电压漂移：20 nV/℃
- 单电源供电：1.8 V至5.5 V
- 高PSRR： 110dB最小值
- 高CMRR： 110dB最小值
- 轨到轨输入和输出
- 单位增益稳定性
- 扩展的工业温度范围
产品详情
ADA4051-1/ADA4051-2 是CMOS、微功耗、零漂移运算放大器，均采用创新的斩波技术。当采用1.8 V至5.5 V的电源供电时，这些放大器具有轨到轨输入和输出，以及极低的失调电压。此外，这些放大器还具有很高的电源抑制比(PSRR)和共模抑制比(CMRR)，而每个放大器的典型电源电流只有13 μA。由于具有这种特性组合，ADA4051-1/ADA4051-2非常适合注重高精度和低功耗的电池供电应用。

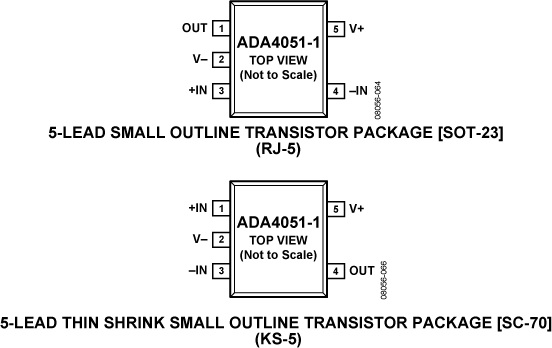

ADA4051-1/ADA4051-2的额定温度范围为-40°C至+125°C扩展工业温度范围。ADA4051-1放大器提供5引脚SOT-23和5引脚SC-70封装。ADA4051-2放大器提供8引脚MSOP和8引脚LFCSP两种封装。
ADA4051-1/ADA4051-2属于ADI公司不断扩展的零漂移运算放大器系列。
应用
- 压力及位置传感器
- 温度测量
- 电子秤
- 医疗仪器
- 电池供电设备
- 手持测试设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
