ADA4001-2

低噪声、低输入偏置电流、轨到轨输出、JFET双通道运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 低 TCVOS
    ±5 μV/°C(典型值)
  • 低输入偏置电流:
    20 pA(典型值,VSY = ±15 V)
  • 低噪声
    - 7.7 nV/√Hz(典型值,f = 1 kHz)
    - 1.2 μV rms(20 Hz至20 kHz)
  • 低失真:0.00006%
  • 无反相
  • 轨到轨输出
  • 单位增益稳定
更多细节
show more Icon

ADA4001-2是一款双通道JFET放大器,具有低输入偏置电流、低输入电压噪声、低输入电流噪声和轨到轨输出等特性。

低失调、低噪声和极低输入偏置电流这些特性相结合,使这款放大器特别适合高阻抗传感器放大以及采用分流的精密电流测量应用。直流精度、低噪声和快速建立时间特性相结合,则使医疗仪器、电子测量和自动测试设备可以获得优异的精度。与许多竞争产品不同,即使容性负载相当大,ADA4001-2也能保持快速建立性能。不同于许多旧式JFET放大器,当输入电压超过最大共模电压范围时,ADA4001-2不会发生输出反相。

ADA4001-2在容性负载下仍提供快速压摆率和极高稳定性,因此非常适合高性能滤波器使用。低输入偏置电流、低失调和低噪声特性,使光电二极管放大器电路具有较宽的动态范围。低噪声、低失真、高输出电流和出色的速度,则使ADA4001-2成为音频应用的较佳选择。

ADA4001-2的额定温度范围为−40°C至+125°C扩展工业温度范围。

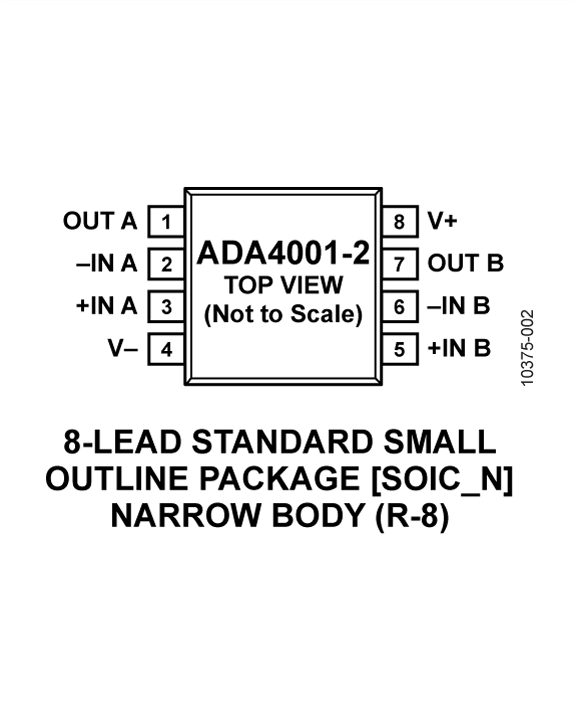

ADA4001-2采用8引脚窄体SOIC封装。

应用

  • 仪器仪表
  • 医疗仪器
  • 多极滤波器
  • 精密电流测量
  • 光电二极管放大器
  • 传感器
  • 音频
