概览
优势和特点
- 高压摆率：20 V/μs
- 快速建立时间
- 低失调电压：1.70 mV（最大值）
- 偏置电流：40 pA（最大值）
- 工作电压：±4 V至±18 V
- 低电压噪声：16 nV/√Hz
- 单位增益稳定
- 共模电压包括+VS
- 宽带宽：5 MHz
产品详情
ADA4000-1/ADA4000-2/ADA4000-4均为JFET输入运算放大器，具有精密、极低偏置电流和低功耗特性。这些放大器集高输入阻抗、低输入偏置电流、宽带宽、快速压摆率与快速建立时间等特性于一体，非常适合用来驱动模数转换器输入和缓冲数模转换器输出。输入共模电压包括正电源电压，因此这些器件是高端信号调理应用的较佳选择。
ADA4000-1/ADA4000-2/ADA4000-4的其它应用包括电子仪器、自动测试设备(ATE)放大、缓冲、积分器电路、仪器级光电二极管放大和快速精密滤波器（包括PLL滤波器）。这些器件还含有一些实用功能，例如：基准电压源缓冲、电平转换、控制I/O接口、电源控制和监控功能等。
应用数据手册, Rev. A, 3/09
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
ADA4000-1
ADA4000-2
ADA4000-4
SPICE模型
CIR
ADA4000 SPICE Macro Model
3.14 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

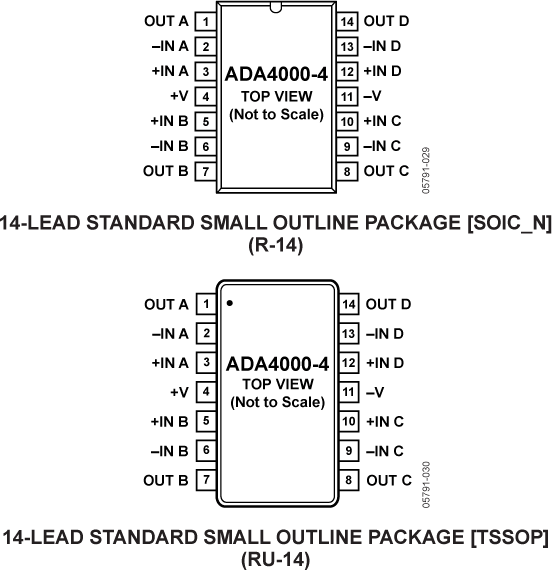

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADA4000-4ARUZ | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| ADA4000-4ARUZ-RL | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| ADA4000-4ARZ | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| ADA4000-4ARZ-R7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| Wafer Fabrication Data |
