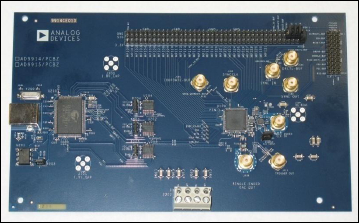

AD9915

推荐用于新设计

2.5 GSPS直接数字频率合成器，内置12-BIT数模转换器

产品模型: 2

Viewing:

概述

2.5 GSPS内部时钟速度
集成12位DAC
频率调谐分辨率：135 pHz
16位相位调谐分辨率
12位幅度调整
可编程模数
自动线性和非线性频率扫描能力
32位并行数据路径接口
8种频率/相位偏移形式
相位噪声：−128 dBc/Hz（978 MHz时偏移频率为1kHz）

宽带SFDR <−57 dBc
串行或并行输入/输出控制
1.8 V/3.3 V电源供电
软件和硬件控制关断
88引脚LFCSP封装
PLL REF CLK倍频器
相位调制功能
幅度调制功能
多芯片同步

AD9915是一款直接数字频率合成器(DDS)，内置一个12-Bit数模转换器，目标工作速率最高达2.5 GSPS。该器件采用先进的DDS技术，连同高速、高性能DAC，构成数字可编程的完整高频合成器，能够产生最高1.4 GHz的频率捷变模拟输出正弦波。AD9915专为提供快速跳频和精密调谐分辨率（标准模式下32位、可编程模数模式下64位）而设计。这款器件还实现了快速相位与幅度跳频功能。频率调谐和控制字通过串行或并行I/O端口载入AD9915。它还支持在用户定义线性扫描模式下工作，可产生频率、相位或幅度的高度线性扫描波形。另外集成了一个高速并行数据输入端口，可支持极性调制方案的高数据率以及相位、频率和幅度调谐字的快速编程。

AD9915可在扩展的工业温度范围内工作（请参考数据手册的“绝对最大额定值”表）。

应用

LO捷变频率合成
可编程时钟发生器
雷达和扫描系统的FM线性调频源
测试与测量设备
声光设备驱动器
极化调制器
快速跳频

产品模型: 2

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD9915BCPZ	88-Lead LFCSP (12mm x 12mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD9915BCPZ-REEL7	88-Lead LFCSP (12mm x 12mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 20, 2023 - 23_0018 Conversion of 12x12 LFCSP Package Outline from Punch to Sawn and Transfer of Assembly Site to UTAC Thailand
		PCN23_0018_Form Material_Report Package Outline Drawing Qualification Results Summary Delta Qualification Matrix Detailed Change Description
AD9915BCPZ	量产
AD9915BCPZ-REEL7	量产
9月 14, 2021 - 20_0257 CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand
		PCN20_0257_Form Material_Report Delta Qualification Matrix Qualification Plan
AD9915BCPZ	量产
AD9915BCPZ-REEL7	量产
1月 13, 2014 - 13_0260 AD9914 and AD9915 Datasheet specification change
		PCN13_0260_Form Material_Report
AD9915BCPZ	量产
AD9915BCPZ-REEL7	量产

这是最新版本的数据手册
