AD9856

CMOS 200 MHz正交数字上变频器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 通用低成本调制器解决方案，适合通信应用
  • 输出带宽：DC至80 MHz
  • 集成12位数模转换器
  • 可编程采样速率插值滤波器
  • 可编程基准时钟乘法器
  • SIN(x)/x内部补偿滤波器
  • 无杂散动态范围(SFDR)：大于52 dB (40 MHz AOUT)
  • +3 V单电源供电
  • 无杂散动态范围(SFDR)：大于48 dB (70 MHz AOUT)
  • 窄带无杂散动态范围(SFDR)：大于80 dB (70 MHz AOUT)
  • 节省空间的表面贴装封装
  • 双向控制总线接口

更多细节
show more Icon
AD9856在单芯片上集成了一个高速直接数字频率合成器(DDS)、一个高性能、高速12位数模转换器(DAC)、时钟乘法器电路、数字滤波器以及其它DSP功能，构成一个完整的正交数字上变频器。它主要用作通用上行与下行I/Q调制器，适合视成本、尺寸、功耗和动态性能为关键因素的交互式HFC电缆网络应用。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD9856

文档

26
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 评估设计文件
  • 技术文章
  • 产品亮点
  • 常见问题
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

pdf

更新 01/30/1999
英文

AD9856: CMOS 200 MHz Quadrature Digital Upconverter Data Sheet (Rev.C)

打开PDF文件

redirect
959 kB
download

下载 PDF

应用笔记

16

PDF Vector

pdf

更新 07/26/2006
英文
AN-851: A WiMax Double Downconversion IF Sampling Receiver Design (Rev.0) redirect icon

262 kB

download

下载 PDF

PDF Vector

pdf

更新 07/26/2006
中文
AN-851: 一种WiMax双下变频IF采样接收机设计方案[中文版] (Rev.0) redirect icon

421 kB

download

下载 PDF

PDF Vector

pdf

更新 02/05/2008
英文
AN-922: Digital Pulse-Shaping Filter Basics (Rev.0) redirect icon

1582 kB

download

下载 PDF

PDF Vector

pdf

更新 02/05/2008
中文
AN-922: 数字脉冲整形滤波器基础知识 (Rev.0) redirect icon

1582 kB

download

下载 PDF

PDF Vector

pdf

更新 02/14/2015
英文
AN-823: Direct Digital Synthesizers in Clocking Applications Time (Rev.0) redirect icon

115 kB

download

下载 PDF

PDF Vector

pdf

更新 10/12/2006
中文
AN-823: 时钟应用中的直接数字频率合成器[中文版] (Rev.0) redirect icon

303 kB

download

下载 PDF

PDF Vector

pdf

更新 06/20/2006
英文
AN-847: Measuring a Grounded Impedance Profile Using the AD5933 (Rev.A) redirect icon

294 kB

download

下载 PDF

PDF Vector

pdf

更新 06/20/2006
中文
AN-847: 用AD5933测量接地阻抗特性 (Rev.A) redirect icon

294 kB

download

下载 PDF

PDF Vector

pdf

更新 06/20/2006
日文
AN-847: AD5933を使用した接地インピーダンス・プロファイルの測定 (Rev.0) redirect icon

1091 kB

download

下载 PDF

PDF Vector

pdf

更新 02/14/2015
英文
AN-237: Choosing DACs for Direct Digital Synthesis redirect icon

1156 kB

download

下载 PDF

PDF Vector

pdf

更新 03/01/2010
中文
AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev.0) redirect icon

1156 kB

download

下载 PDF

PDF Vector

HTML

更新 11/20/2020
英文
AN-924: Digital Quadrature Modulator Gain redirect icon

PDF Vector

HTML

更新 11/20/2020
中文
AN-924：数字正交调制器增益 redirect icon

PDF Vector

HTML

更新 02/01/2006
英文
AN-772: A Design and Manufacturing Guide for the Lead Frame Chip Scale Package (LFCSP) redirect icon

PDF Vector

HTML

更新 02/01/2006
中文
AN-772: 引脚架构芯片级封装(LFCSP)设计与制造指南 redirect icon

PDF Vector

HTML

更新 02/01/2006
日文
AN-772: リード・フレーム・チップ・スケール・パッケージ（LFCSP）の設計および製造ガイド redirect icon

评估设计文件

1

PDF Vector

xls

更新 06/22/2007
英文
AD9856 Bill of Materials, Rev. F redirect icon

24 kB

download

下载 PDF

技术文章

6

PDF Vector

URL

更新 12/01/2005
英文
The Year of the Waveform Generator redirect icon

PDF Vector

URL

更新 03/22/2004
英文
Speedy A/Ds Demand Stable Clocks redirect icon

PDF Vector

URL

更新 08/05/2004
英文
DDS Simplifies Polar Modulation redirect icon

PDF Vector

URL

更新 09/01/2006
英文
Improved DDS Devices Enable Advanced Comm Systems redirect icon

PDF Vector

HTML

更新 03/06/1998
英文
Basics of Designing a Digital Radio Receiver (Radio 101) redirect icon

PDF Vector

HTML

更新 03/06/1998
日文
デジタル無線レシーバー設計の基礎（無線入門） redirect icon

产品亮点

1

PDF Vector

pdf

更新 03/08/2008
英文
Introducing Digital Up/Down Converters: VersaCOMM™ Reconfigurable Digital Converters redirect icon

63 kB

download

下载 PDF

常见问题

1

PDF Vector

HTML

更新 09/30/2021
中文
FAQ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 16
show more Icon

数据手册 1

AD9856: CMOS 200 MHz Quadrature Digital Upconverter Data Sheet (Rev.C)

应用笔记 7

AN-851: 一种WiMax双下变频IF采样接收机设计方案[中文版] (Rev.0)
AN-922: 数字脉冲整形滤波器基础知识 (Rev.0)
AN-823: 时钟应用中的直接数字频率合成器[中文版] (Rev.0)
AN-847: 用AD5933测量接地阻抗特性 (Rev.A)
AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev.0)
AN-924：数字正交调制器增益
AN-772: 引脚架构芯片级封装(LFCSP)设计与制造指南

技术文章 5

The Year of the Waveform Generator
Speedy A/Ds Demand Stable Clocks
DDS Simplifies Polar Modulation
Improved DDS Devices Enable Advanced Comm Systems
Basics of Designing a Digital Radio Receiver (Radio 101)

产品亮点 1

Introducing Digital Up/Down Converters: VersaCOMM™ Reconfigurable Digital Converters

评估设计文件 1

AD9856 Bill of Materials, Rev. F

常见问题 1

FAQ

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

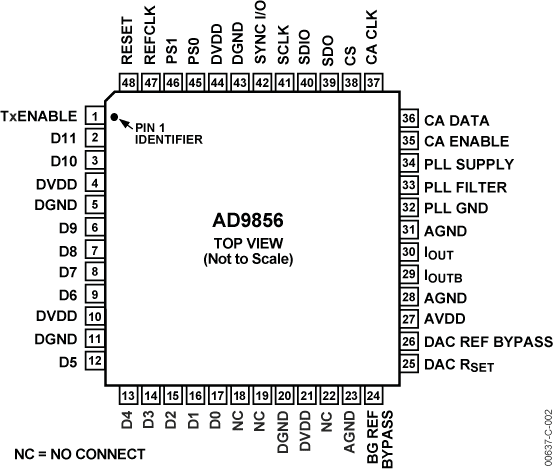

AD9856ASTZ 48-Lead LQFP (7mm x 7mm) external-link
