AD9786

16位、500 MSPSTxDAC+®数模转换器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表

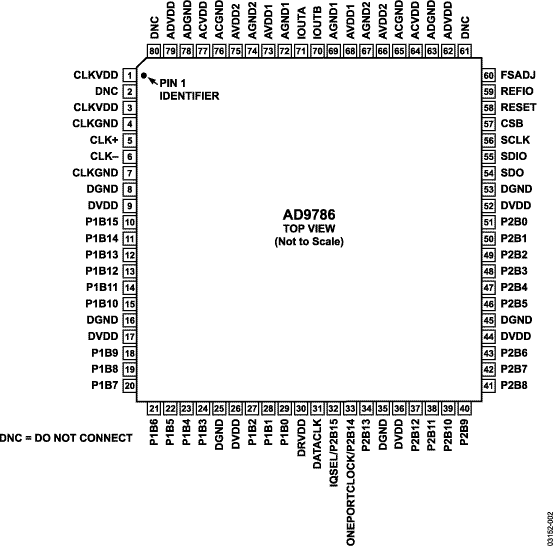

特性
  • 16位分辨率，DAC更新速率最高达500 MSPS
  • 本底噪声性能：-164 dBm/Hz（20 MHz输出）
  • IMD至300 MHz：< -70 dBc
  • SFDR (10 MHz)：86 dBc
  • DNL：± 0.75 LSB
  • 可选2X/4X/8X高性能插值滤波器：200 MSPS数据速率
  • 直接中频传输频率
  • 100-300 MHz及以上
  • 可选数据格式：
  • 二进制补码或标准二进制
  • LVTTL/CMOS兼容型输入
  • 多功能时钟接口
  • 可通过SPI端口编程
更多细节
show more Icon
AD9786属于最新的高性能TxDAC+®系列的16位分辨率产品。它专门针对多载波通信架构而设计，可达到真16位线性度，同时噪声与交调失真性能均实现了突破。借助这一性能突破，多载波发射信号合成可以在100 MHz至300 MHz及以上的中频(IF)条件下完成。因此，系统设计人员可以省去上变频级并减少元件总数，最终可降低系统总成本。2x/4x/8x可选插值滤波器则可以简化数据速率与输出信号重构滤波器的要求。

应用

  • 多载波基站：CDMA2000、WCDMA、TD-SCDMA、GSM/EDGE、IS-136、Tetra
  • 仪器仪表：RF信号发生器、任意波形发生器
  • HDTV发射机
  • 宽带无线系统
  • 数字无线电链路
  • 卫星系统
    • TxDAC+是ADI公司的注册商标。
