概览

优势和特点

  • 直接RF频率合成(2.5 GSPS更新速率)
  • 直流至1.25 GHz(基带模式)
  • 1.25 GHz至3.0 GHz(混频模式)
  • 业界领先的单/多载波IF或RF合成
  • fOUT = 350 MHz,ACLR =80 dBc
  • fOUT = 950 MHz,ACLR = 78 dBc
  • fOUT = 2100 MHz,ACLR = 69 dBc
  • 双端口LVDS数据接口
  • 工作速率高达1.25 GSPS
  • 源同步DDR时钟
  • 与AD9739A引脚兼容
  • 多芯片同步能力
  • 可编程输出电流:8.7 mA至31.7 mA
  • 低功耗:1.16 W (2.5 GSPS)

产品详情

AD9739是一款14位、2.5 GSPS高性能RF数模转换器(DAC),能够合成直流至3.0 GHz的宽带信号。其DAC内核采用四通道开关架构,通过业界领先的直接RF频率合成功能实现出色的低失真性能。在基带模式下支持高达奈奎斯特频率的多载波生成,在混频模式下支持第二和第三奈奎斯特区域的多载波生成。输出电流可以在8.66 mA至31.66 mA范围内编程。

内置片内控制器简化系统集成。双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。片内控制器用于管理外部和内部时钟域随温度而发生的变化,以确保主机与DAC内核间的可靠数据传输。利用片内同步控制器可实现多芯片同步。此外还提供一个串行外设接口(SPI),用于器件配置和状态寄存器回读。

AD9739采用0.18 μm CMOS工艺制造,并采用1.8 V和3.3 V电源供电。该器件提供160引脚芯片级球栅阵列封装,封装寄生效应很低。

产品特色

  1. 能合成第一或第二奈奎斯特区内的高质量宽带信号,带宽最高可达1.25 GHz。
  2. 独特的四通道开关DAC架构,提供出色的交流线性度性能,同时支持混频模式操作。
  3. 双端口、双倍数据速率、LVDS接口,支持2500 MSPS的最大转换速率。
  4. 通过片内控制器管理外部和内部时钟域偏斜。
  5. 多芯片同步能力。
  6. 8.66 mA至31.66 mA范围的可编程差分电流输出。

应用

  • 宽带通信系统
  • 军用干扰发射器
  • 仪器仪表、自动测试设备
  • 雷达、航空电子

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

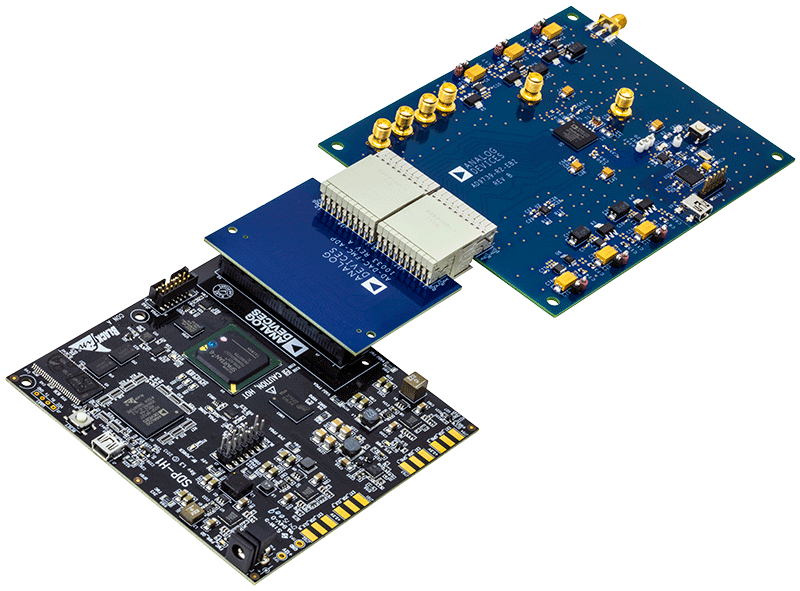

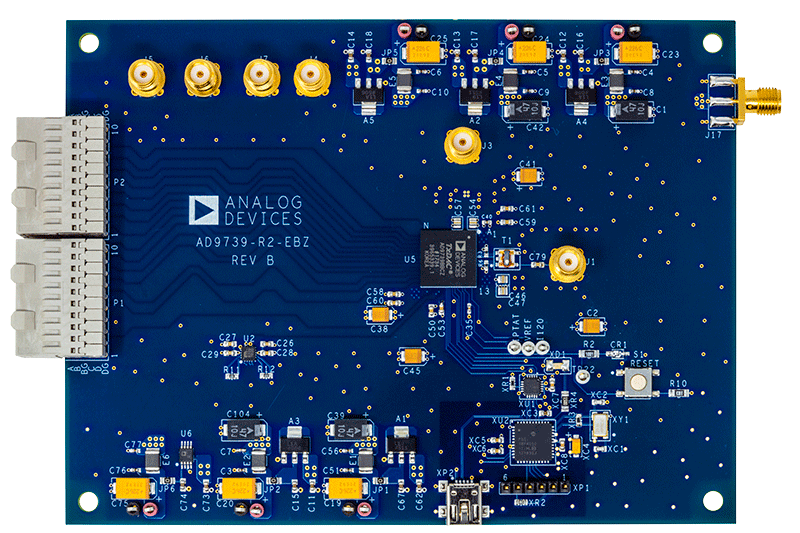

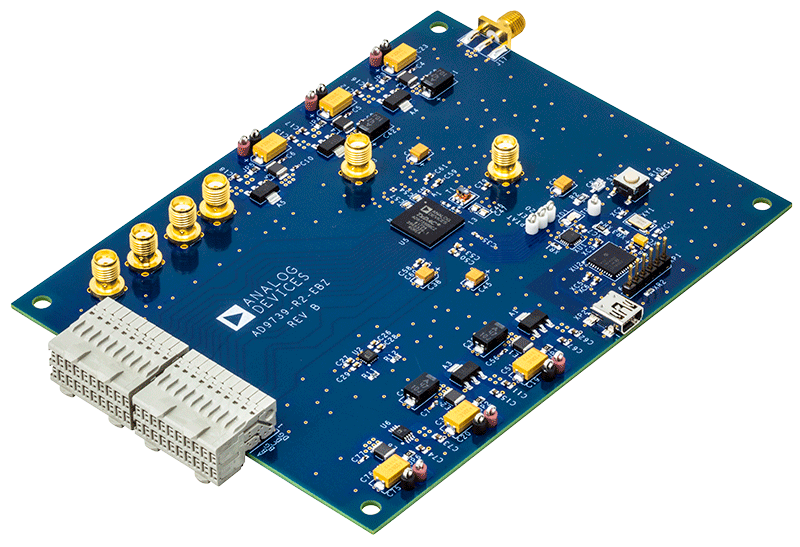

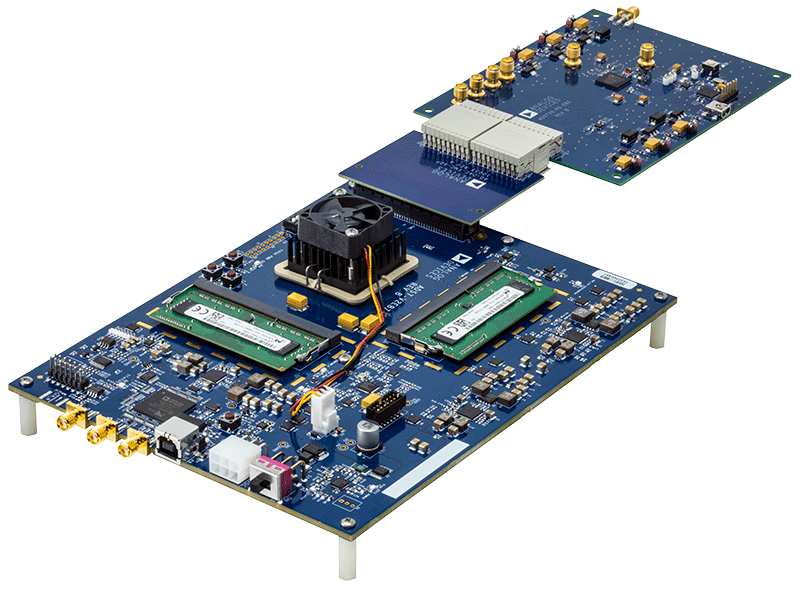

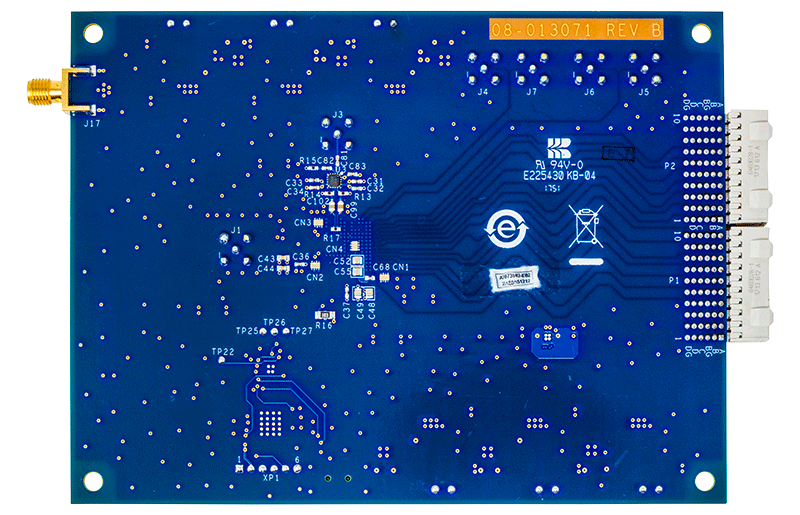

评估套件 (1)

工具及仿真模型

IBIS模型

配套产品推荐

AD9739 配套产品

推荐 Clock Source

  • For multi-chip synchronization: ADCLK946.
  • For a PLL clock source with integrated VCO: ADF4350.
  • For a clock and data buffer: ADCLK914.
  • For a PLL clock source: ADF4150.
