概览
优势和特点
- 更新速率：175 MSPS
- 引脚兼容的TxDAC产品系列的低功耗成员
- 低功耗
- 12 mW（80 MSPS, 1.8 V）
- 50 mW（175 MSPS, 3.3 V）
- 宽电源电压范围：1.7 V - 3.6 V
- 可调满量程电流输出：1 mA - 5 mA
- 1.0 V片内基准电压源
- CMOS兼容型数字接口
- SFDR至奈奎斯特频率
- AD9707：84 dBc（5 MHz输出）
- AD9707：83 dBc（10 MHz输出）
- AD9707：75 dBc（20 MHz输出）
- 共模输出：0 V至1.2 V可调
- 省电模式：<2 mW（3.3 V，SPI可控）
- 自校准
- 紧凑的32引脚LFCSP封装，符合RoHS要求
产品详情
AD9704/AD9705/AD9706/AD9707均为TxDAC系列高性能、CMOS数模转换器(DAC)的第四代产品。该引脚兼容型8/10/12/14位分辨率系列器件针对低功耗特性进行了优化，同时仍保持出色的动态性能。AD9704/AD9705/AD9706/AD9707系列与AD9748/AD9740/AD9742/AD9744系列TxDAC转换器引脚兼容，并专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、LFCSP_VQ封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9704/AD9705/AD9706/AD9707均提供出色的交流和直流性能，同时支持最高175 MSPS的更新速率。
AD9704/AD9705/AD9706/AD9707具有灵活的电源电压范围(1.7 V至3.6 V)和低功耗特性，非常适合便携式和低功耗应用。
通过降低满量程电流输出，AD9704/AD9705/AD9706/AD9707的功耗可以降至15 mW，而其性能只受到很小的影响。此外，在省电模式下，待机功耗可降至约2.2 mW。
AD9704/AD9705/AD9706/AD9707还有一个可选的串行外设接口(SPI®)，可以提供更高的编程能力以增强DAC的性能。利用可调共模输出特性，就可以与要求0 V至1.2 V共模电压的其它元件轻松接口。
这些器件还集成边沿触发式输入锁存器和一个1.0 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持1.8 V和3.3 V CMOS逻辑系列。
产品聚焦
- 引脚兼容。AD9704/AD9705/AD9706/AD9707系列TxDAC转换器与AD9748/AD9740/AD9742/AD9744 TxDAC系列引脚兼容（LFCSP_VQ封装）。
- 低功耗。完整CMOS DAC采用1.7 V至3.6 V单电源供电，功耗为50 mW (3.3 V)和12 mW (1.8 V)。可以降低DAC满量程电流，从而以更低功耗工作。低功耗空闲期间可以进入睡眠模式和省电模式。
- 自校准。自校准功能使AD9707能提供真14位INL与DNL性能。
- 支持二进制补码/二进制数据编码。数据输入支持二进制补码或标准二进制数据编码方式。
- 灵活的时钟输入。可选高速、单端和差分CMOS时钟输入支持175 MSPS转换速率。
- 器件配置。通过引脚搭接可以配置器件，并且SPI控制提供更高的编程能力。
- 与其它元件轻松接口。利用可调共模输出特性，就可以与接受0 V至1.2 V共模电平的其它信号链元件轻松接口。
- 片内基准电压源。AD9704/AD9705/AD9706/ AD9707内置1.0 V温度补偿带隙基准电压源。
- 工业标准32引脚LFCSP_VQ封装。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

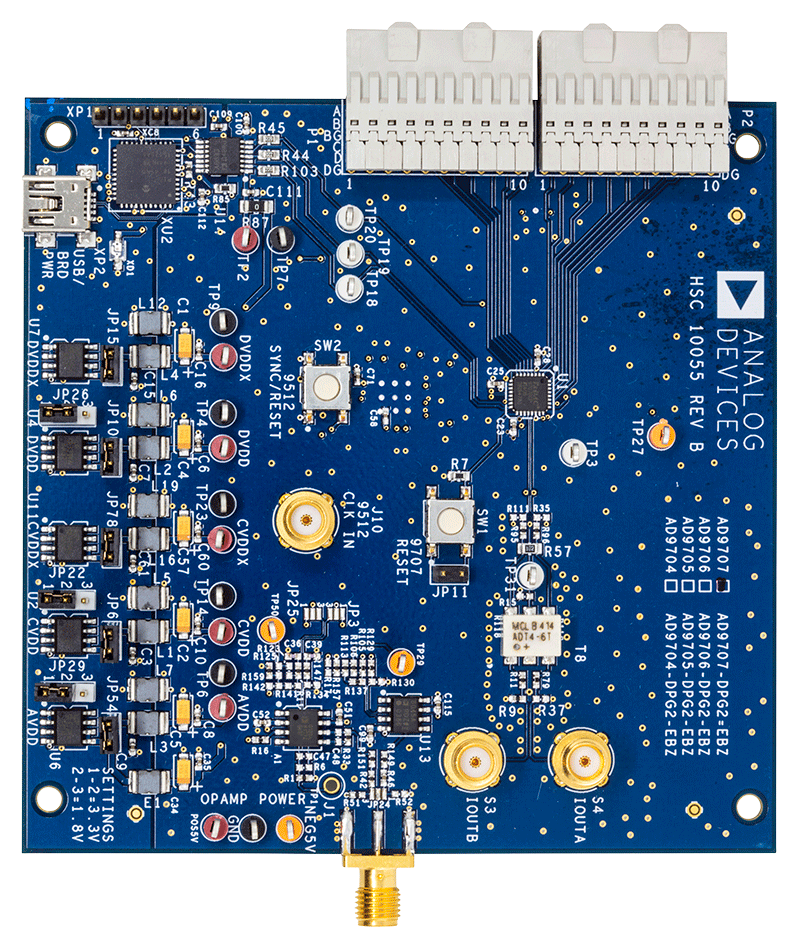

评估套件 (2)
