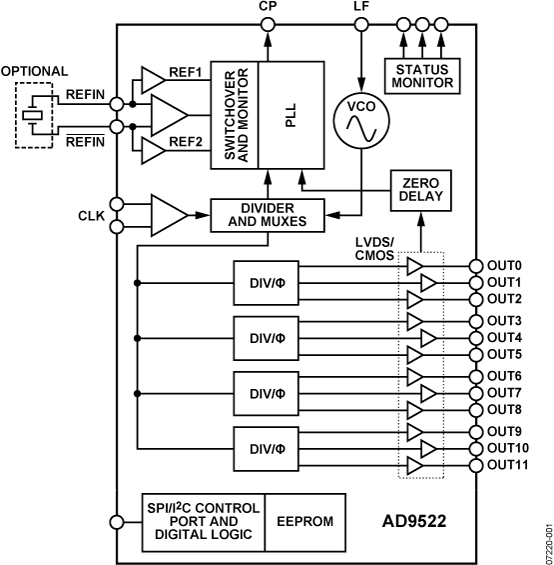

AD9522-11提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环（PLL）和电压控制振荡器（VCO）。片内VCO的调谐频率范围为2.27 GHz至2.65 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。
AD9522串行接口支持SPI和I2C®端口。封装内EEPROM可以通过串行接口进行编程，存储用于上电和芯片复位的用户定义寄存器设置。
AD9522具有12路LVDS输出（分为四组）。任一路800 MHz LVDS输出均可重新配置为两路250 MHz CMOS输出。
每组输出均具有一个分频器，其分频比（从1至32）和相位（粗调延迟）均可以设置。
AD9522提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压最高可达5.5 V。
AD9522的额定工作温度范围为−40°C至+85°C标准工业温度范围。
AD9520-1是AD9522-1的等效产品，采用LVPECL/CMOS驱动器而非LVDS/CMOS驱动器。
1AD9520在本数据手册中泛指AD9522系列的所有器件。但是，使用AD9522-1时，它仅指AD9522系列的该特定器件。
应用
- 低抖动、低相位噪声时钟分配
- SONET、10Ge、10G FC和其它10 Gbps协议的时钟产生和转换
- 前向纠错（G.710）
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备（ATE）和高性能仪器仪表
- 宽带基础设施
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
AN-0983: 零延迟时钟定时技术简介 (Rev. 0)12/11/2008PDF162 kB
-
UG-077：AD9522-x评估板用户指南 (Rev. 0)1/28/2010PDF
-
AD9522 Schematic (Rev. A)9/17/2012PDF248 K
-
FAQs3/10/2020
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
软件代码及系统需求
工具及仿真模型
设计工具
ADIsimCLK设计与评估软件
ADIsimCLK是一款专门针对ADI公司的超低抖动时钟分配和时钟产生产品系列而开发的设计工具。无论是在无线基础设施、仪器仪表、网络、宽带、自动测试设备领域，还是在其它要求可预测时钟性能的应用，ADIsimCLK都能帮助您迅速开发、评估和优化设计。
