AD9516-5
推荐新设计使用14路输出时钟发生器
- 产品模型
- 2
产品详情
- 四路800 MHz LVDS输出，分为2组
每组共用2个级联的1至32分频器和粗调相位延迟
加性输出抖动：275 fs均方根值
可以精调每路LVDS输出的延迟(Δt)
可以将每路LVDS输出重新配置为两路250MHz CMOS输出
- 六路1.6 GHz LVPECL输出，分为3组
每组共用1至32分频器和粗调相位延迟
加性输出抖动：225 fs均方根值
通道间偏斜成对输出小于10 ps - 欲了解更多特性，请参考数据手册

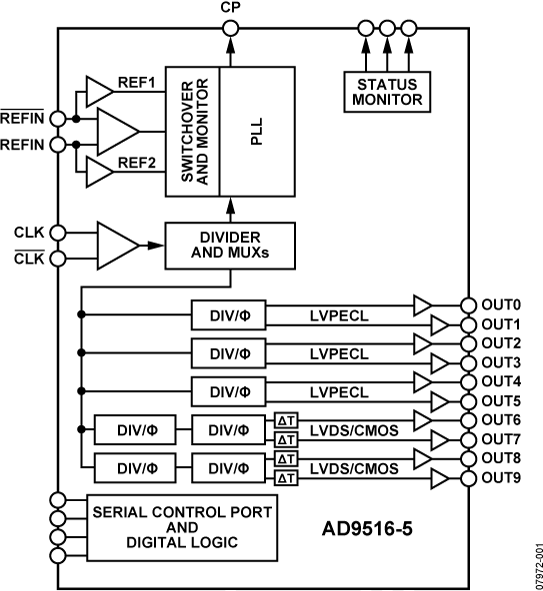

AD9516-5提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)，可以配合外部VCO/VCXO使用。
AD9516-5具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也适合其它相位噪声和抖动要求严苛的应用。
AD9516-5具有六路LVPECL输出（分为三组）和四路LVDS输出（分为两组）。可以将任何一路LVDS输出重新配置为两路CMOS输出。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。
每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

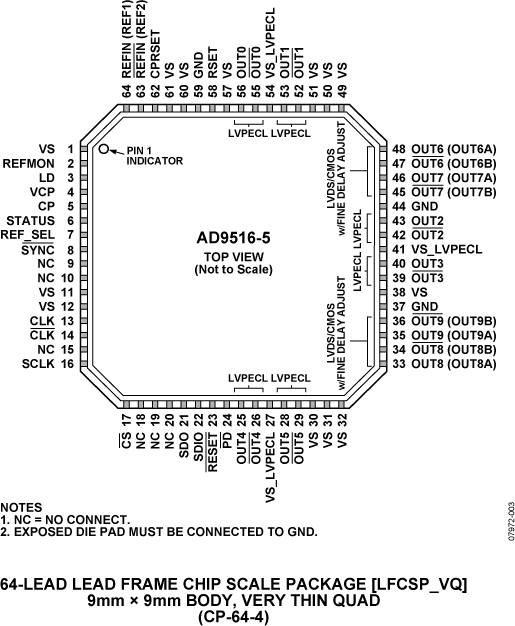

AD9516-5提供64引脚LFCSP封装，可以采用3.3 V单电源供电采用外部VCO时，需要更宽的电压范围, 可通过将电荷泵电源(VCP)与5.5 V电压相连来实现。独立的LVPECL电源可以为2.375 V至3.6 V。
AD9516-5的额定工作温度范围为−40°C至+85°C标准工业温度范围。
对于要求集成EEPROM或需要更多输出的应用，可以使用AD9520-5和AD9522-5。
应用
- 低抖动、低相位噪声时钟分配
- 10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
- 前向纠错(G.710)
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备(ATE)和高性能仪器仪表
