概览

优势和特点

  • 支持输入数据速率高达1 GSPS
  • 专有低杂散与失真设计
    • 单载波LTE 20 MHz带宽(BW),ACLR = 77 dBc(180 MHz IF时)
    • 六载波GSM IMD = 78 dBc(600 kHz载波间距,180 MHz IF时)
    • SFDR = 72 dBc(180 MHz IF时,−6 dBFS)
  • 灵活的8通道JESD204B接口
  • 多芯片同步
    • 固定延迟
    • 数据发生器延迟补偿
  • 输入信号功率检测
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 使用NCO实现数字正交调制
  • “混频模式”奈奎斯特频带选择
  • 可选1倍、2倍、4倍或8倍插值滤波器
  • 低功耗: 2.11 W(1.6 GSPS时,全部工作条件下)
  • 88引脚LFCSP(带裸露焊盘)

产品详情

AD9154是一款四通道、16位、高动态范围数模转换器(DAC),提供2.4 GSPS最高采样速率,可以在基带模式下产生高达奈奎斯特频率的多载波。AD9154具有针对直接变频传输应用进行优化的特性,包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。DAC输出经过优化,可以与ADI公司的ADRF6720-27射频正交调制器(AQM)无缝接口。在混频模式下,DAC可在二阶和三阶奈奎斯特区内重构载波。串行端口接口(SPI)允许对内部参数进行编程和回读。满量程输出电流可以在4 mA至20 mA范围内进行编程。AD9154采用两种不同的88引脚LFCSP封装

产品特色
  1. 超宽信号带宽支持新兴的宽带和多频带无线应用。
  2. 先进的低杂散与失真设计技术,从基带到高中频的宽带信号可以实现高质量合成。
  3. JESD204B子类1可简化多芯片同步。
  4. 小型封装,尺寸为12 mm × 12 mm。
应用
  • 无线通信
    多载波LTE和GSM基站
    宽带中继器
    软件定义无线电
  • 宽带通信
    点对点微波无线电
  • 发射分集、多路输入/多路输出(MIMO)
  • 仪器仪表
  • 自动测试设备


产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

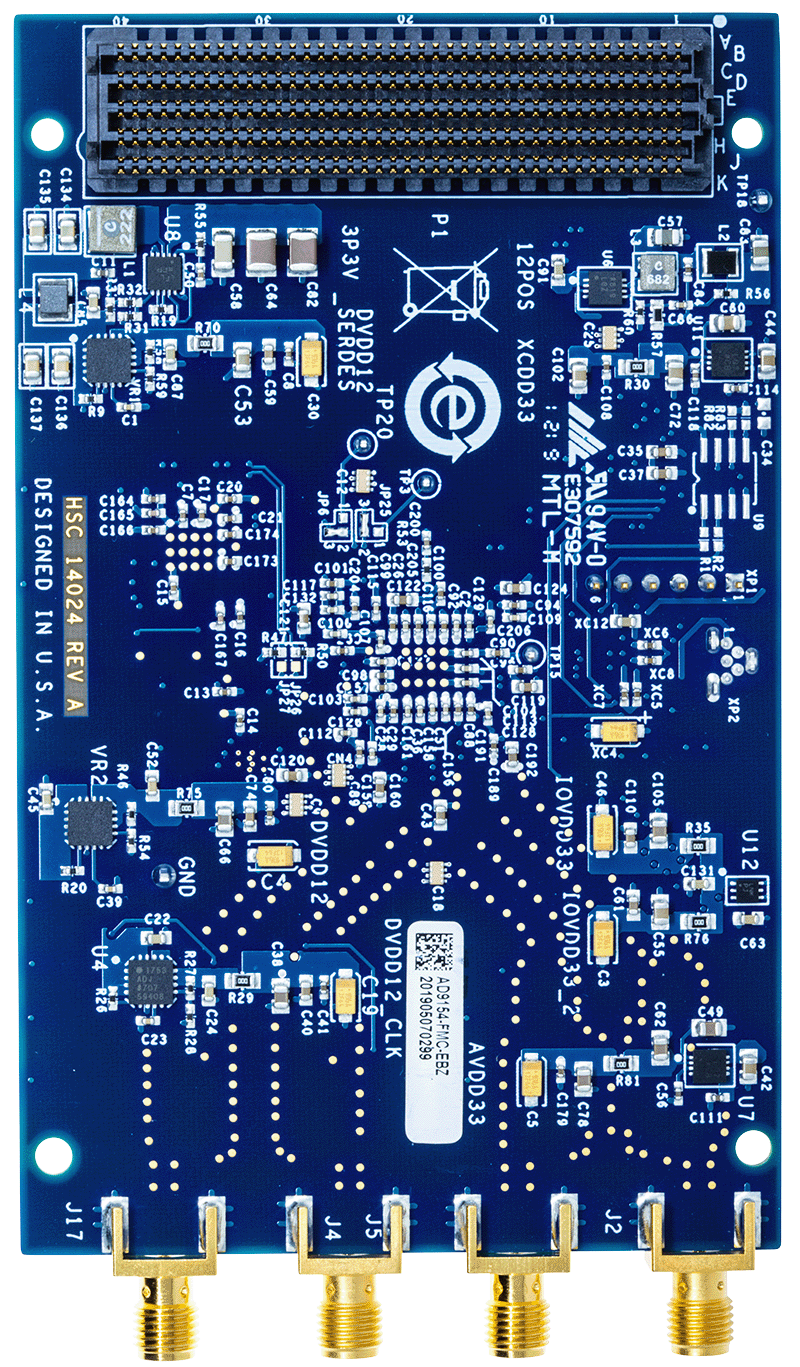

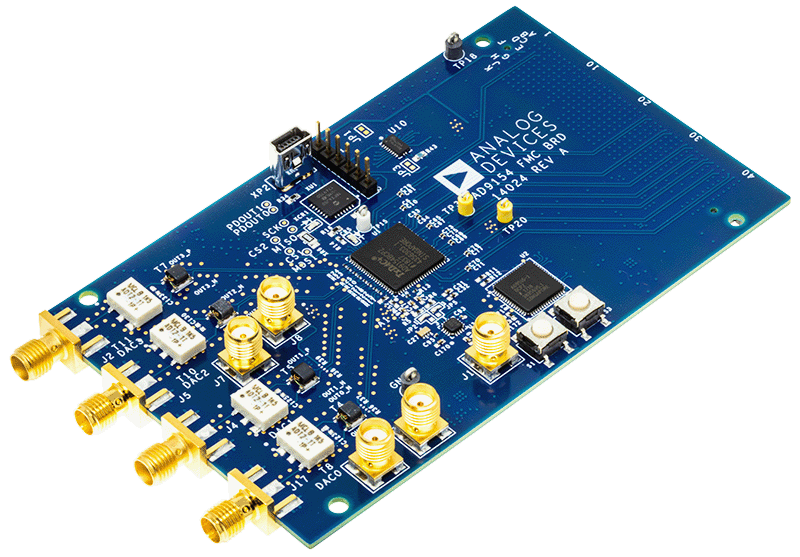

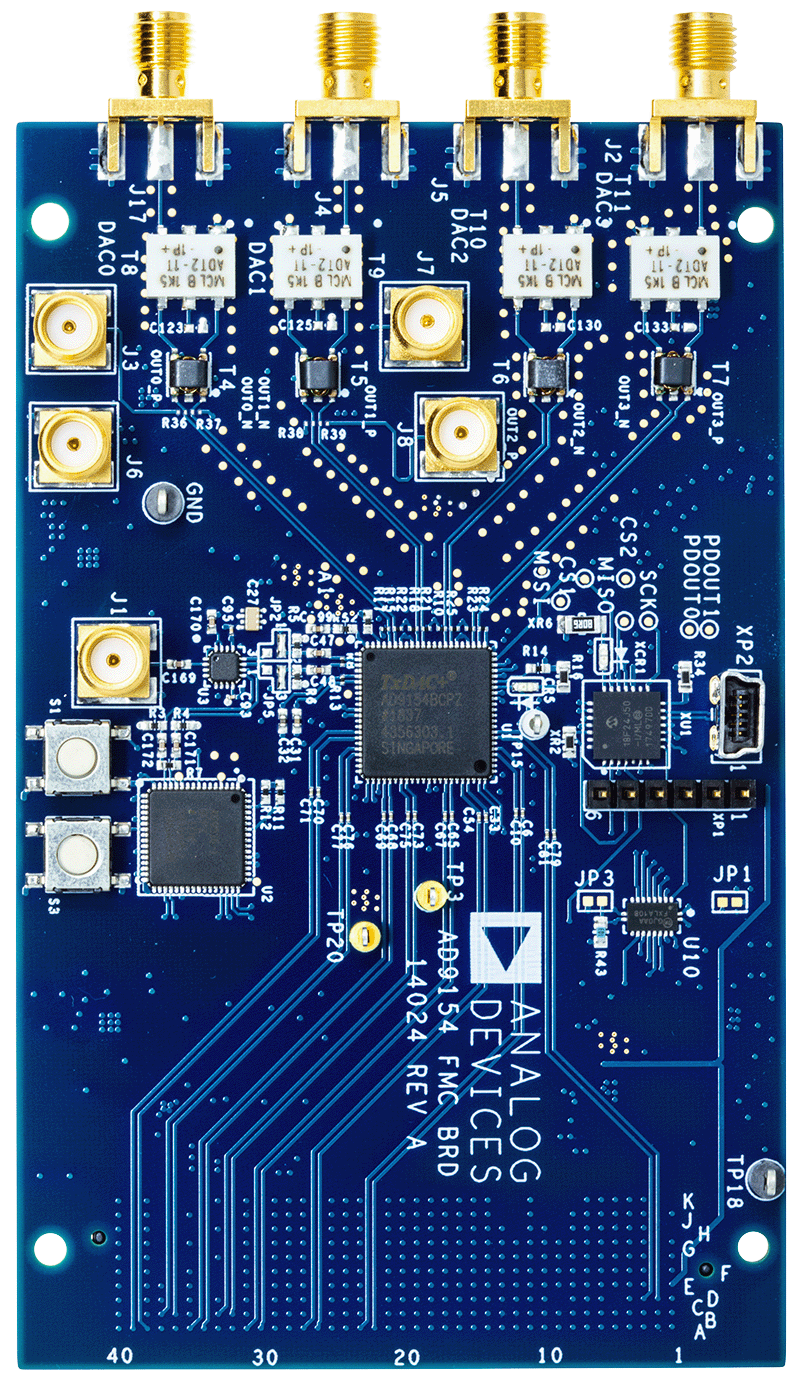

评估套件 (2)
