特性
- 支持输入数据速率高达1.125 GSPS
- 专有低杂散与失真设计
- 单载波LTE 20 MHz带宽(BW)，ACLR = 77 dBc
（180 MHz IF时） - SFDR = 72 dBc（150 MHz IF时，−6 dBFS）
- 单载波LTE 20 MHz带宽(BW)，ACLR = 77 dBc
- 灵活的4通道JESD204B接口
- 多芯片同步
- 固定延迟
- 数据生成器延迟补偿
- 可选1x、2x、4x、8x插值滤波器
- 低功耗架构
- 输入信号功率检测
- 用于保护下游模拟电路的紧急制动功能
- 发射使能功能可进一步省电
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 数字反sinc滤波器和可编程有限脉冲响应(FIR)滤波器
- 低功耗： 1223 W (1.5 GSPS)，1406 mW (2.0 GSPS)，全部工作条件下
- 56引脚LFCSP（带裸露焊盘）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD9152是一款双通道、16位、高动态范围数模转换器(DAC)，提供2.25 GSPS最高采样速率，可以产生高达奈奎斯特频率的多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在4 mA至20 mA范围内进行编程。 AD9152提供56引脚LFCSP封装。 AD9152属于TxDAC+®系列。
产品特色
- 超宽信号带宽支持新兴的宽带和多频带无线应用。
- 先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
- 支持JESD204B子类1，可简化软件和硬件设计中的多芯片同步。
- 对于具有串行器/解串器(SERDES) JESD204B 4通道接口的数据接口宽度，引脚更少。
- 可编程发射使能功能有助于轻松实现功耗与唤醒时间之间的设计平衡。
- 小型封装，尺寸为8 mm × 8 mm。
应用
-
无线通信
- 多载波LTE和GSM基站
- 宽带中继器
- 软件定义无线电
- 宽带通信
- 点对点微波无线电
- LMDS/MMDS
- 发射分集、多路输入/多路输出(MIMO)
- 仪器仪表
- 自动测试设备
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9152
文档
筛查
1 应用
-
全部
-
数据手册
-
信息
-
全部
-
英文
-
中文
-
日文
数据手册
1
信息
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
FPGA 互操作性报告 4
器件驱动器 2
在线研讨会 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9152BCPZ |

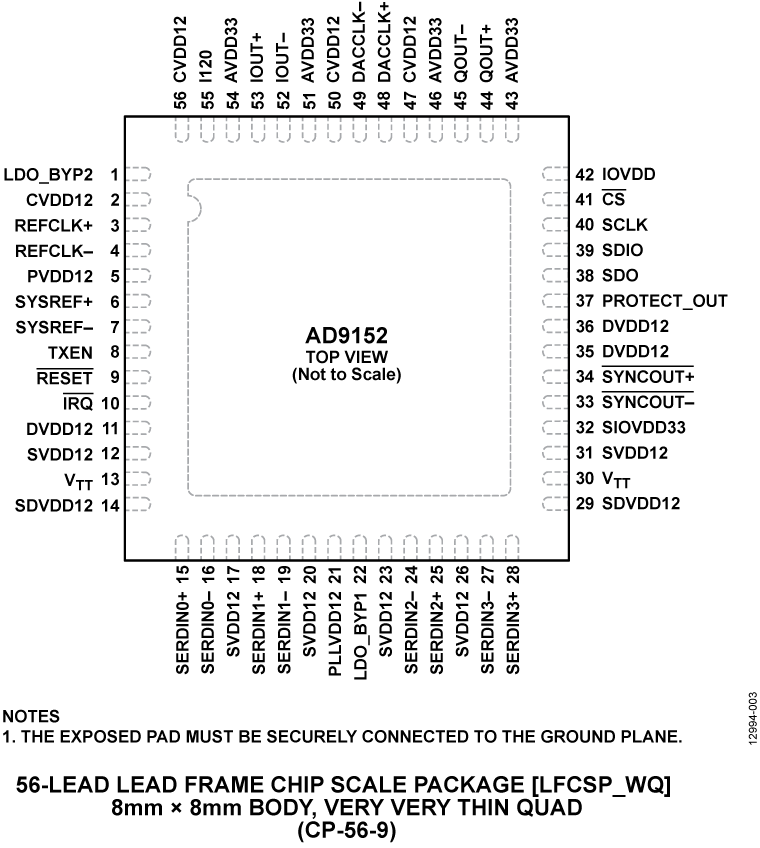

56-Lead LFCSP (8mm x 8mm w/ EP)
|
|
|
| AD9152BCPZRL |
56-Lead LFCSP (8mm x 8mm w/ EP)
|
|
- AD9152BCPZ
- 引脚/封装图-中文版
-
56-Lead LFCSP (8mm x 8mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9152BCPZRL
- 引脚/封装图-中文版
-
56-Lead LFCSP (8mm x 8mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 14, 2021
- 20_0353
Assembly Site Transfer of Select LFCSP Products to ASE Korea
AD9152BCPZ
量产
AD9152BCPZRL
量产
9月 1, 2016
- 16_0170
AD9152 Die Revision and Data Sheet Update
AD9152BCPZ
量产
AD9152BCPZRL
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 14, 2021
- 20_0353
Assembly Site Transfer of Select LFCSP Products to ASE Korea
AD9152BCPZ
量产
AD9152BCPZRL
量产
9月 1, 2016
- 16_0170
AD9152 Die Revision and Data Sheet Update
评估套件 4

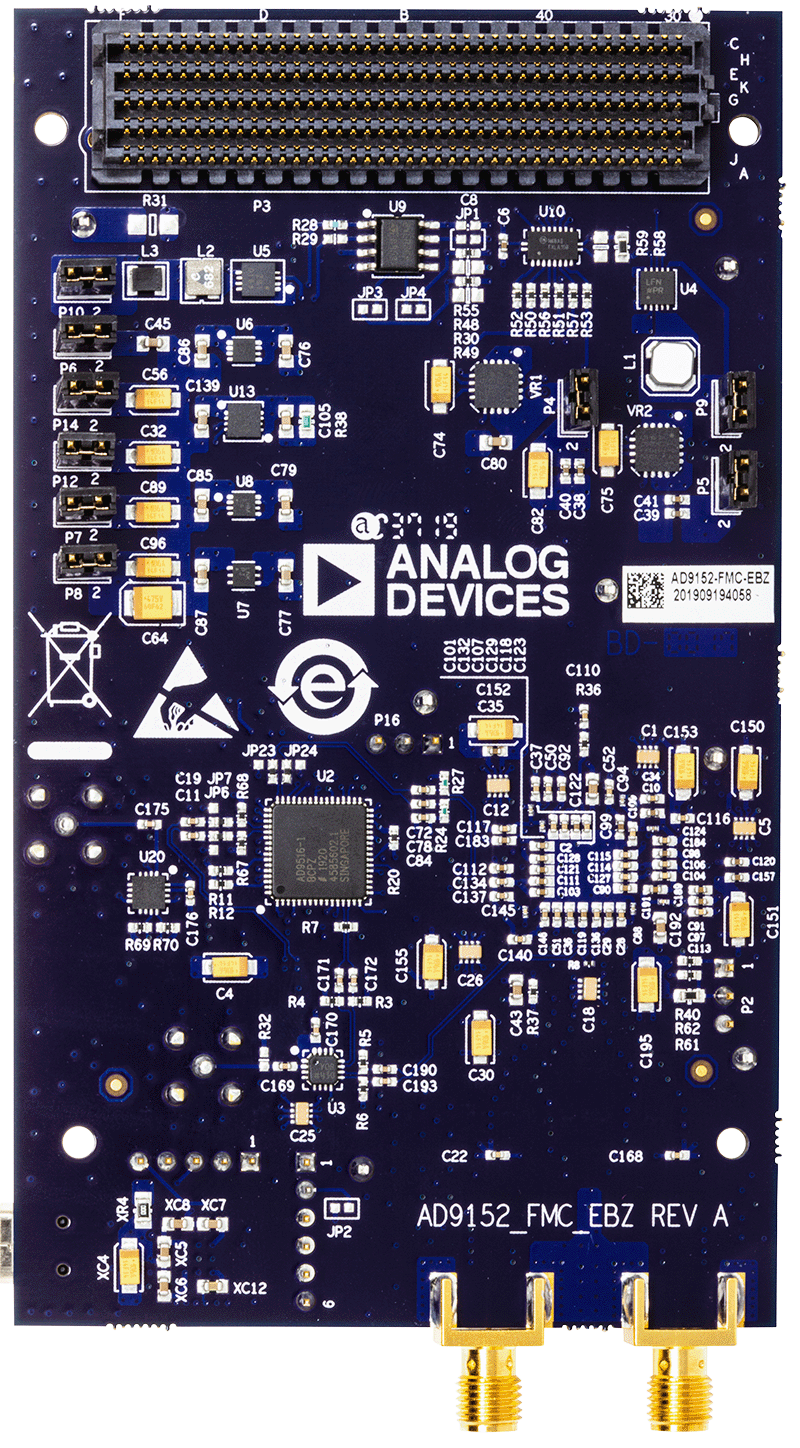

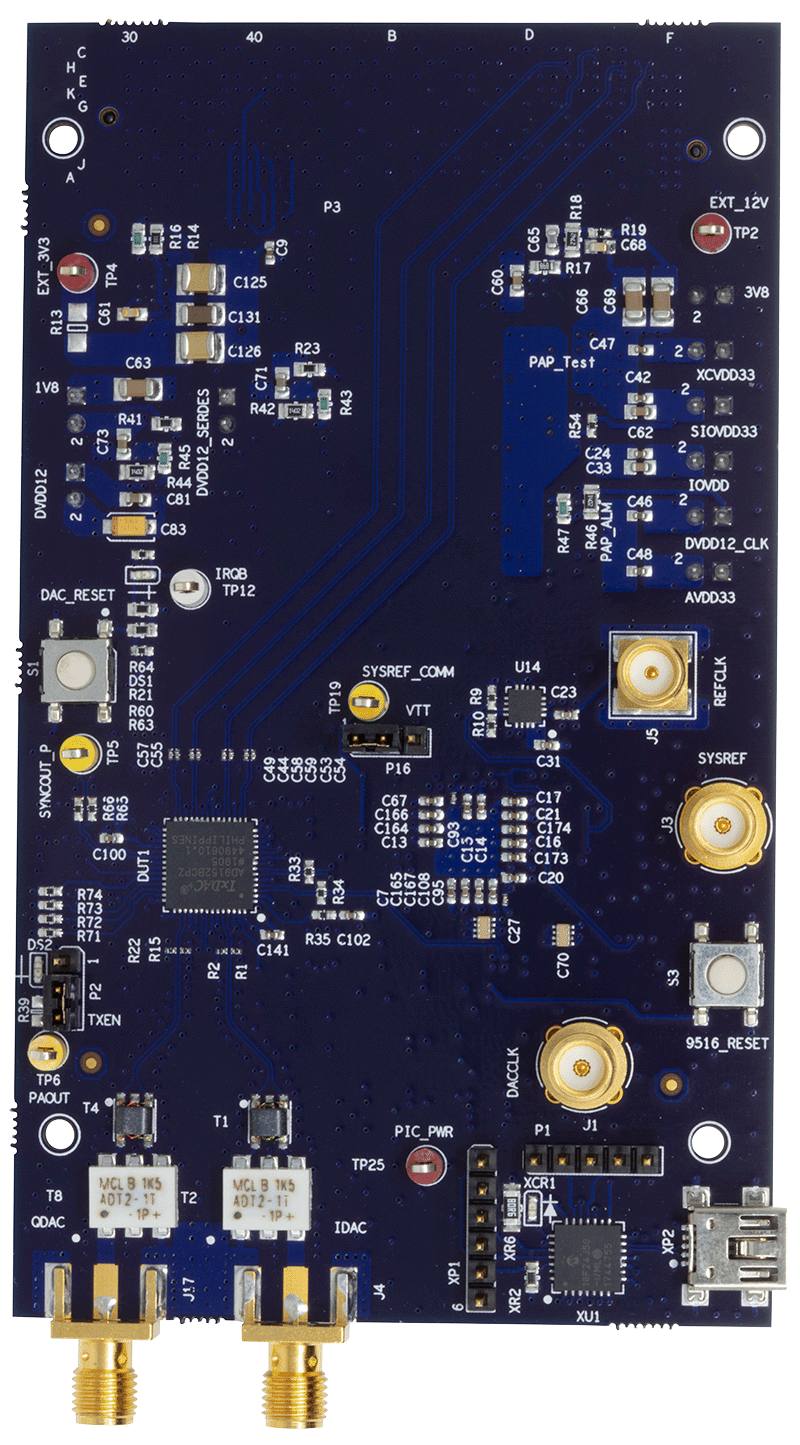

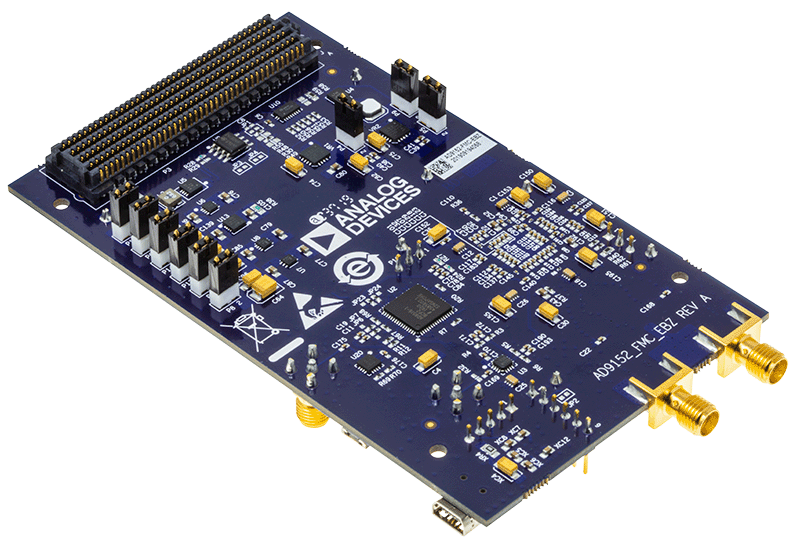

EVAL-AD9152
AD9152 评估板
产品详情
AD9152-EBZ、AD9152-M6720-EB和AD9152-FMC-EBZ支持AD9152，它是一款双通道、16位、高动态范围数模转换器(DAC)，提供2.25 GSPS最高采样速率，可以产生高达奈奎斯特频率的多载波。DAC输出经过优化，可以与ADI公司的ADRF6720模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。满量程输出电流可以在4 mA至20 mA范围内进行编程。
EVAL-FMCDAQ3-EBZ
高速数据采集FMC板
产品详情
AD-FMCDAQ3-EBZ模块由AD9680（双通道、14位、1.25 GSPS、JESD204B ADC）、AD9152（双通道、16位、2.5 GSPS、JESD204B DAC）、AD9528时钟和电源管理组件组成。它通过FMC连接器和内部生成的载波平台提供时钟信号，包括完全自足的数据采集和信号合成原型制作平台。该模块采用FMC尺寸(84 mm × 69 mm)，将宽带数据转换、时钟和电源结合在一起，非常接近用于系统原型开发和设计的实际软硬件，而信号链性能不受影响。
应用
- 电子测试与测量设备
- 通用软件无线电
- 雷达系统
- 超宽带卫星接收器
- 信号情报(SIGINT)
- 点对点通信系统
- DOCSIS 3.0 CMTS和HFC网络
- 多路输入/多路输出(MIMO)无线电
- 自动测试设备
资料
ADS8-V1EBZ
ADS8-V1 评估板
产品详情
连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。
ADS7-V2EBZ
基于FPGA的数据采集套件
产品详情
