AD9129
推荐新设计使用14位、5.7 GSPS、RF数模转换器
- 产品模型
- 4
产品详情
- DAC更新速率高达5.7 GSPS
- 直接RF频率合成（2.85 GSPS数据速率）
直流至1.425 GHz（基带模式）
直流至1.0 GHz（2倍插值模式）
1.425 GHz至4.2 GHz（混合模式） - 可旁路的2倍插值
- 出色的动态性能
- 支持DOCSIS 3.0宽带ACLR/谐波性能
8个QAM载波：ACLR > 65 dBc - 业界领先的单/多载波IF或RF频率合成
- 4载波W-CDMA ACLR (2457.6 MSPS)
fOUT = 900 MHz，ACLR = 71 dBc（旁路模式）
fOUT = 2100 MHz，ACLR = 68 dBc（混合模式）
fOUT = 2700 MHz，ACLR = 67 dBc（混合模式） - 双端口LVDS和DHSTL数据接口
- 工作速率高达1.425 GSPS
- 源同步DDR时钟，带奇偶校验位
- 低功耗：1.0 W（2.85 GSPS）；1.3 W（5.7 GSPS）
AD9119/AD9129 是高性能11位/14位RF数模转换器(DAC)，支持最高达2.85 GSPS的数据速率。DAC内核基于一个四通道开关结构，使双边沿时钟能够有效运行，配置为混频模式(Mix-Mode™)或2倍插值时，能将DAC更新速率提高至5.7 GSPS。它的高动态范围和宽带宽特性可产生高达4.2 GHz的多载波。
在基带模式下，元件的宽带宽能力和高动态范围相结合，在CATV基础设施应用中可支持1至158个连续载波。还可以选择两个可选2倍插值滤波器，通过将DAC更新速率提高2倍来简化后重构滤波器。在Mix-mode™操作模式中，AD9119/AD9129可在二阶和三阶奈奎斯特区内重构RF载波，同时仍保持高达4.2 GHz的出色动态范围。其高性能NMOS DAC内核具有四通道开关结构，能以较小输出功耗实现业界较领先的直接RF频率合成性能。输出电流可以在9.5 mA至34.4 mA范围内进行编程。
AD9119/AD9129包含数项功能，能进一步简化系统集成。双端口源同步LVDS接口简化了与主机FPGA/ASIC的数据接口。它还包含了差分帧/奇偶校验位来监控接口的完整性。片内延迟锁相环(DLL)可优化不同时钟域之间的时序。
串行外设接口(SPI)可配置AD9119/AD9129和监控回读寄存器的状态。AD9119/AD9129采用0.18 μm CMOS工艺制造，采用+1.8 V和-1.5 V电源供电。该器件提供160引脚芯片级球栅阵列封装。
产品特色- 高动态范围和信号重建带宽支持高达4.2GHz的RF信号频率合成。
- 具有双端口接口和双倍数据速率(DDR) LVDS数据接收机，支持2850 MSPS的最大转换速率。
- 采用CMOS工艺制造；通过专有切换技术提高动态性能。
- 宽带通信系统
- CMTS/VOD
- 无线基础设施：W-CDMA、LTE、点到点
- 仪器仪表、自动测试设备(ATE)
- 雷达、干扰发射器
参考资料
数据手册 1
应用笔记 1
技术文章 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9129BBC | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) | ||
| AD9129BBCRL | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) | ||
| AD9129BBCZ | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) | ||
| AD9129BBCZRL | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 11, 2015 - 14_0254 Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products |
||
| AD9129BBC | 最后购买期限 | |
| AD9129BBCRL | 最后购买期限 | |
| AD9129BBCZ | 量产 | |
| AD9129BBCZRL | 量产 | |
|
3月 29, 2022 - 21_0102 Discontinuance of Leaded manufacturing process for HS ADCs |
||
| AD9129BBC | 最后购买期限 | |
| AD9129BBCRL | 最后购买期限 | |
这是最新版本的数据手册
软件资源
FPGA/HDL 2
Evaluation Software 0
找不到您所需的软件或驱动?
硬件生态系统
工具及仿真模型
IBIS 模型 1
Virtual Eval - BETA
在工作条件下仿真ADC和DAC的性能。
打开工具
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

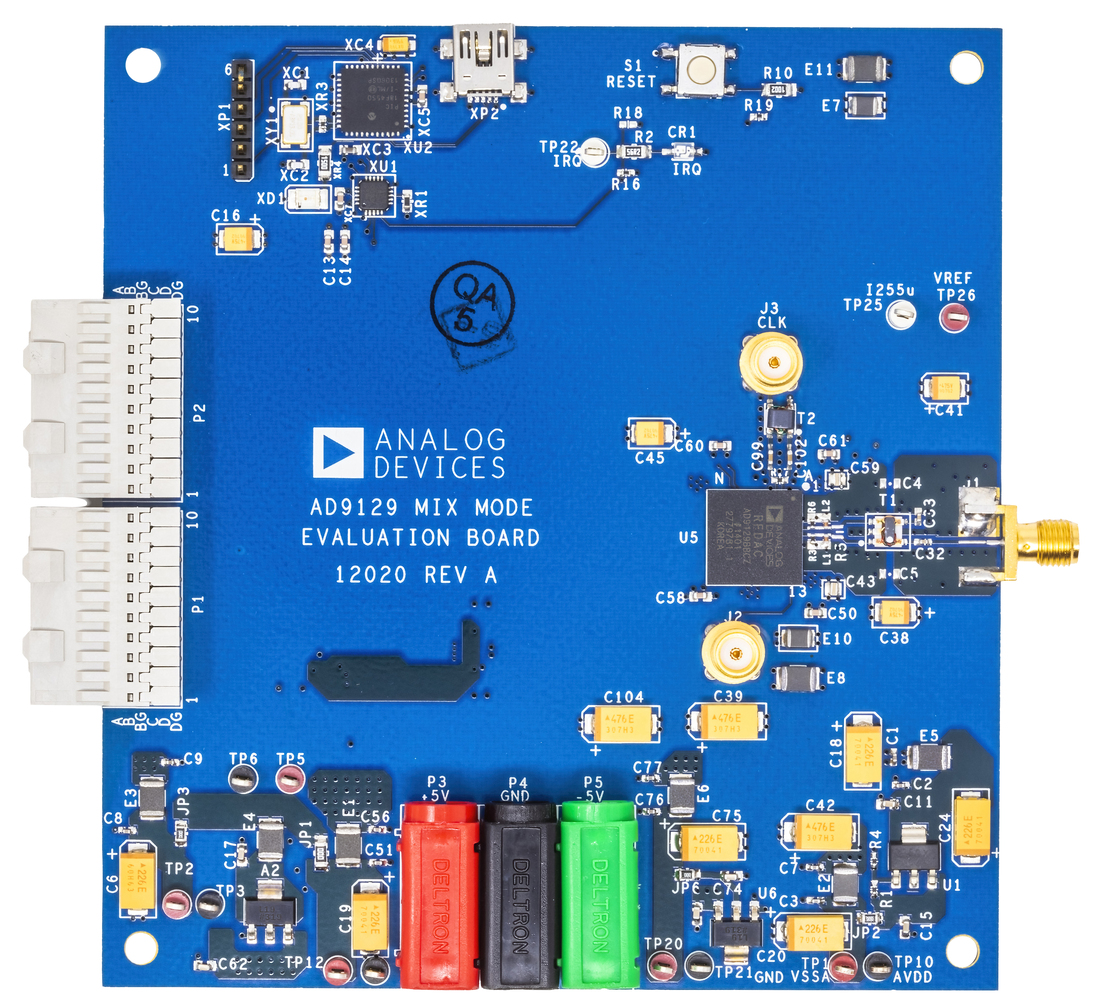

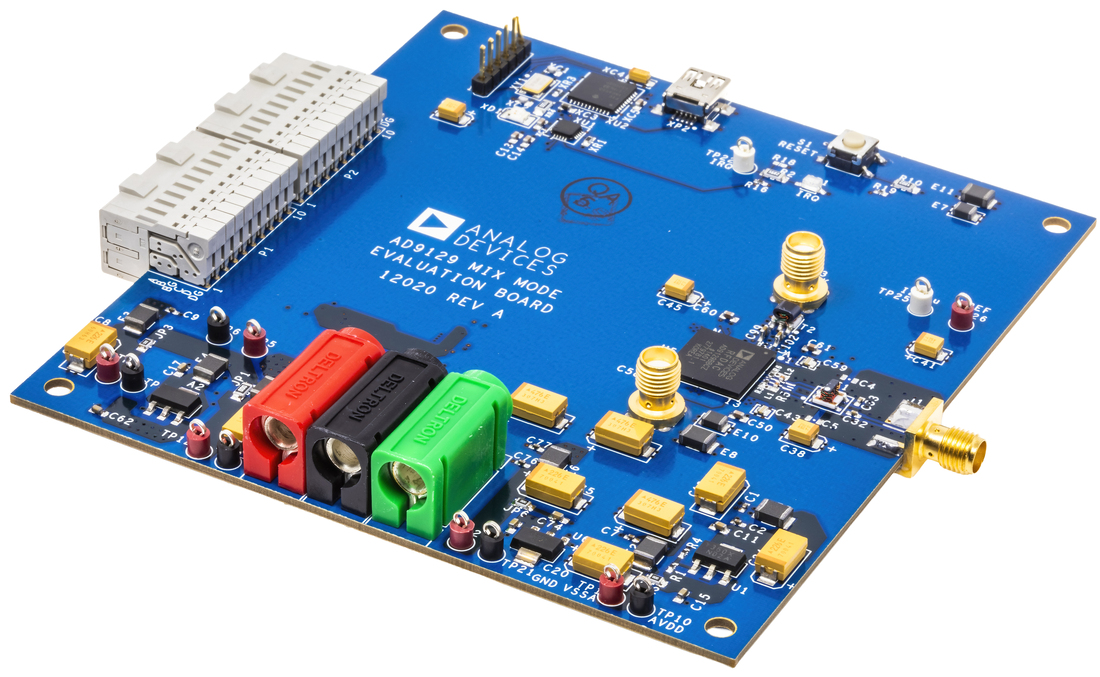

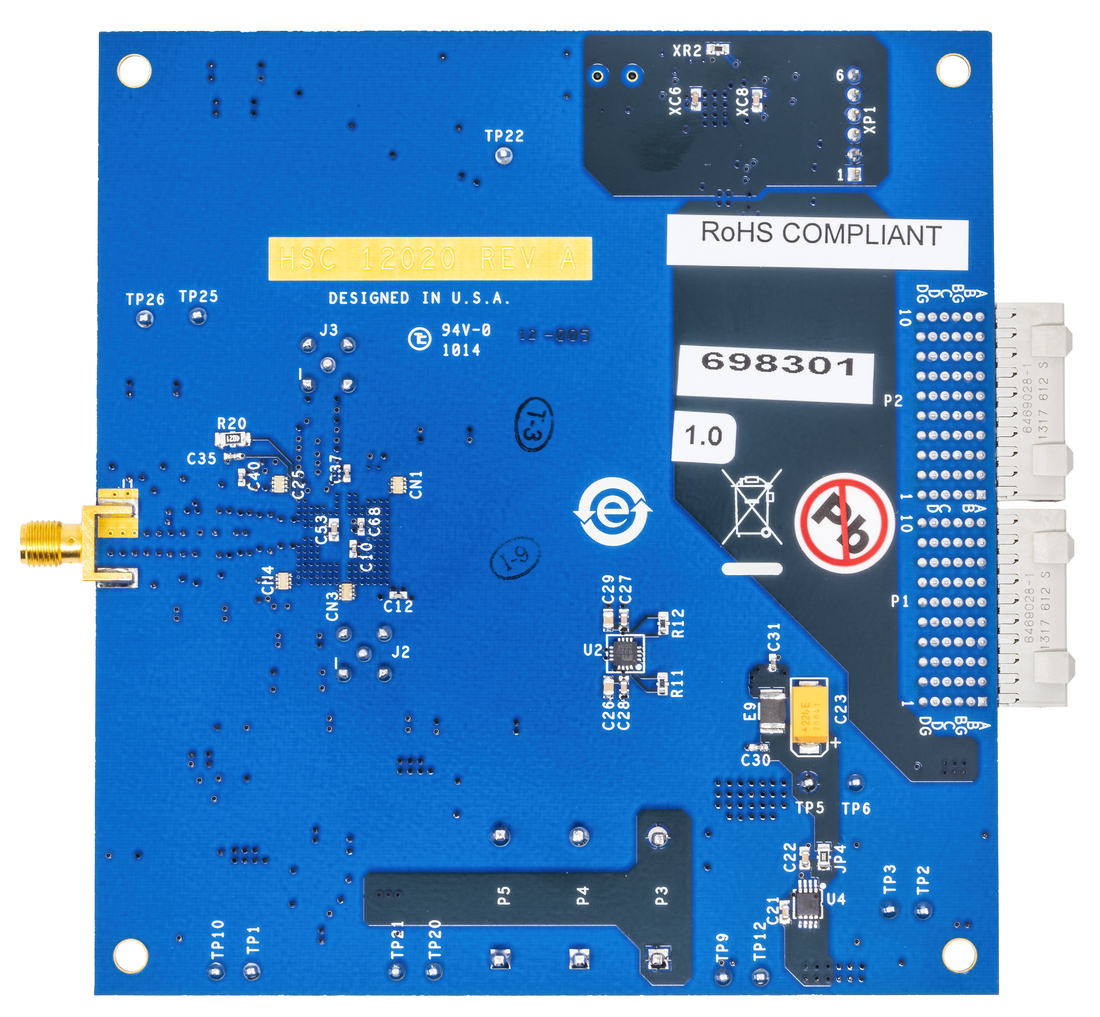

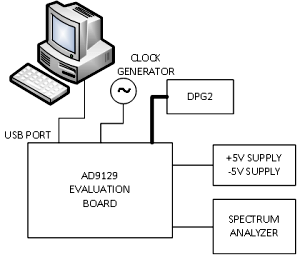

AD9129 评估板
资料

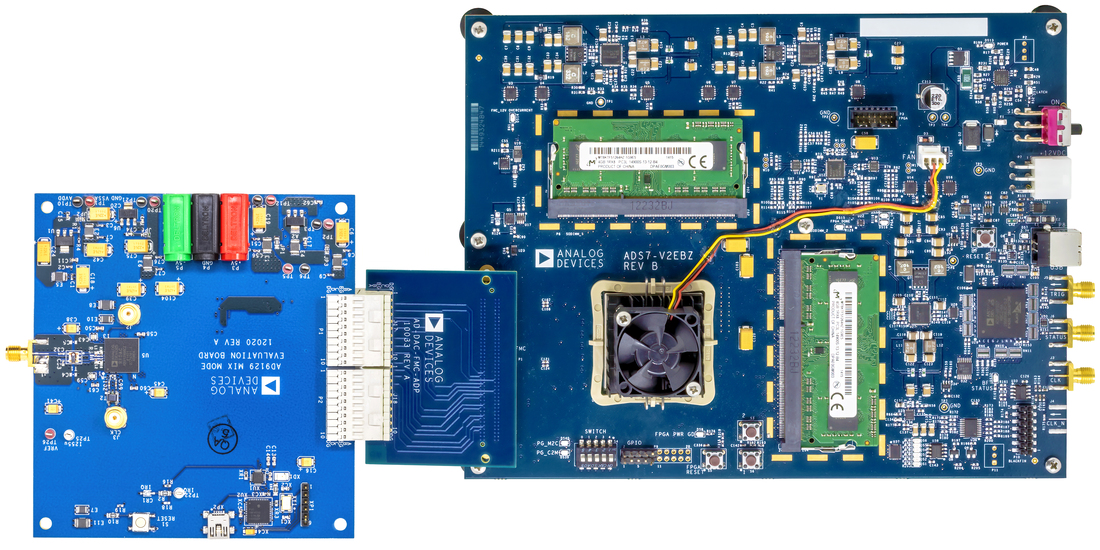

基于FPGA的数据采集套件
