AD9119

11位、5.7 GSPS、RF数模转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • DAC更新速率:高达5.7 GSPS
  • 直接RF频率合成(2.85 GSPS数据速率)
    直流至1.425 GHz(基带模式)
    直流至1.0 GHz(2倍插值模式)
    1.425 GHz至4.2 GHz(混合模式)
  • 可旁路的2倍插值
  • 出色的动态性能
  • 支持DOCSIS 3.0宽带ACLR/谐波性能
    8个QAM载波:ACLR > 65 dBc
  • 业界较领先的单/多载波IF或RF频率合成
  • 4载波W-CDMA ACLR (2457.6 MSPS)
  • fOUT = 900 MHz,ACLR = 71 dBc(旁路模式)
  • fOUT = 2100 MHz,ACLR = 68 dBc(混合模式)
  • fOUT = 2700 MHz,ACLR = 67 dBc(混合模式)
  • 双端口LVDS和DHSTL数据接口
  • 工作速率高达1.425 GSPS
  • 源同步DDR时钟,带奇偶校验位
  • 低功耗:1.0 W(2.85 GSPS);1.3 W(5.7 GSPS)

更多细节
show more Icon

AD9119/AD9129 是高性能11位/14位RF数模转换器(DAC),支持最高达2.85 GSPS的数据速率。DAC内核基于一个四通道开关结构,使双边沿时钟能够有效运行,配置为混频模式(Mix-Mode™)或2倍插值时,能将DAC更新速率提高至5.7 GSPS。它的高动态范围和宽带宽特性可产生高达4.2 GHz的多载波。

在基带模式下,元件的宽带宽能力和高动态范围相结合,在CATV基础设施应用中可支持1至158个连续载波。还可以选择两个可选2倍插值滤波器,通过将DAC更新速率提高2倍来简化后重构滤波器。在Mix-mode™操作模式中,AD9119/AD9129可在二阶和三阶奈奎斯特区内重构RF载波,同时仍保持高达4.2 GHz的出色动态范围。其高性能NMOS DAC内核具有四通道开关结构,能以最小输出功耗实现业界较领先的直接RF频率合成性能。输出电流可以在9.5 mA至34.4 mA范围内进行编程。

AD9119/AD9129包含数项功能,能进一步简化系统集成。双端口源同步LVDS接口简化了与主机FPGA/ASIC的数据接口。它还包含了差分帧/奇偶校验位来监控接口的完整性。片内延迟锁相环(DLL)可优化不同时钟域之间的时序。

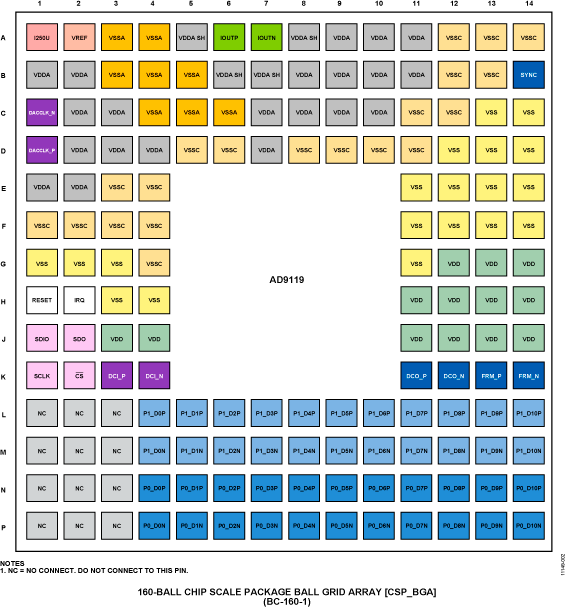

串行外设接口(SPI)可配置AD9119/AD9129和监控回读寄存器的状态。AD9119/AD9129采用0.18 μm CMOS工艺制造,采用+1.8 V和-1.5 V电源供电。该器件提供160引脚芯片级球栅阵列封装。

产品特色
  1. 高动态范围和信号重建带宽支持高达4.2GHz的RF信号频率合成。
  2. 具有双端口接口和双倍数据速率(DDR) LVDS数据接收机,支持2850 MSPS的最大转换速率。
  3. 采用CMOS工艺制造;通过专有切换技术提高动态性能。
应用
  • 宽带通信系统
    CMTS/VOD
    无线基础设施:W-CDMA、LTE、点到点
    仪器仪表、自动测试设备(ATE)
    雷达、干扰发射器
