概览
优势和特点
- 低电源电流：每个放大器250 µA(最大值)
- 高压摆率：9 V/µs
- 带宽：3.5 MHz(典型值)
- 低失调电压：1 mV (最大值,25°C)
- 低输入偏置电流：20 pA (最大值,25°C)
- 共模抑制比(CMRR)：90 dB（典型值）
- 快速建立时间
- 单位增益稳定
产品详情
AD8682和AD8684分别是双路和四路低功耗、精密（1 mV）JFET放大器，具有出色的速度和低电源电流特性。典型压摆率为9 V/μs，每个放大器的电源电流低于250μA。这些单位增益稳定型放大器的典型增益带宽为3.5 MHz。JFET输入级则可确保典型偏置电流仅数pA，且在整个工作温度范围内均小于125 pA。上述器件非常适合便携式、低功耗应用，特别是较高源阻抗应用。两款放大器的单位增益稳定，可以驱动较高的容性负载（G = 1、同相），在各种条件下均具有出色的动态响应范围，并且能以低静态电流提供直流精度性能。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

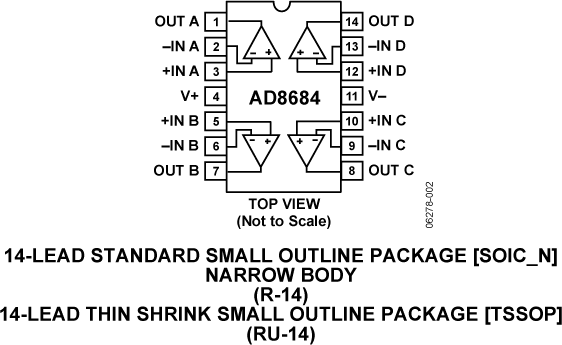

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD8684ARUZ | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| AD8684ARUZ-REEL | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| AD8684ARZ | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD8684ARZ-REEL | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD8684ARZ-REEL7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| Wafer Fabrication Data |
