AD8672

量产

双通道、精密、极低噪声、低输入偏置电流运算放大器

数据手册 (Rev. F) 产品选型表

产品模型: 7

Viewing:

概述

极低噪声：2.8 nV/√Hz、77 nV p-p
宽带宽：10MHz
低输入偏置电流：最大12 nA
低偏置电压：75 µV（最大值）
高开环增益：120 dB（最小值）
低供电电流：每个放大器3 mA（典型值）
双电源供电：±5V至±15V
单位增益稳定
无反相

AD8672-EP支持防务和航空航天应用（AQEC标准）

下载AD8672-EP数据手册(pdf)
扩展温度范围：-55°C至+125°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/16603 DSCC图纸号

AD8671/AD8672/AD8674均为精度极高的放大器，具有极低噪声、极低失调电压和漂移、低输入偏置电流、10 MHz带宽和低功耗等特点。输出稳定，容性负载超过1000 pF。电源电压为30 V时，每个放大器的电源电流小于3 mA。

AD8671/AD8672/AD8674集超低噪声、高精度、速度和稳定性于一身，具有无与伦比的优势。AD8671/AD8672的MSOP封装产品只需同类放大器一半的电路板空间。

这些放大器的应用范围包括高质量PLL滤波器、精密滤波器、医疗和分析仪器、精密电源控制、ATE、数据采集、精密控制以及专业品质的音频。

AD8671/AD8672的额定工作温度范围为−40°C至+125°C的扩展工业温度范围，AD8674的额定工作温度范围则为−40°C至+85°C的工业温度范围。

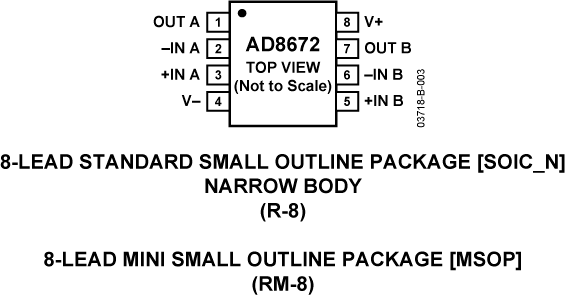

AD8671/AD8672提供8引脚SOIC和8引脚MSOP两种封装。AD8674提供14引脚SOIC和14引脚TSSOP两种封装。

MSOP封装的表贴器件仅提供卷带和卷盘形式。

应用

PLL滤波器
适用于GPS的滤波器
仪器仪表
传感器和控制元件
专业品质的音频

产品模型: 7

参考资料

数据手册 3

AD8671/AD8672/AD8674: Precision, Very Low Noise, Low Input Bias Current Operational Amplifiers Data Sheet (Rev.F) 09/25/2015

AD8672-EP: Enhanced Product Data Sheet (Rev.0) 09/25/2015

AD8672-DSCC: Military Data Sheet 09/23/2015

应用笔记 2

AN-358: 噪声与运算放大器电路 (Rev.0) 05/21/2010

AN-358: 噪声与运算放大器电路 03/01/1969

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8672ARMZ	8-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8672ARMZ-REEL	8-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8672ARZ	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8672ARZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8672ARZ-REEL7	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8672TRZ-EP	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8672TRZ-EP-R7	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 1, 2025 - 25_0156 Qualification of Wafer Fabrication Site Analog Devices, Inc. Camas WA for HVBP1 Products
		PCN25_0156_Form Material_Report Qualification Results Summary
AD8672ARMZ	量产
AD8672ARMZ-REEL	量产
AD8672ARZ	量产
AD8672ARZ-REEL	量产
AD8672ARZ-REEL7	量产
AD8672TRZ-EP	量产
AD8672TRZ-EP-R7	量产
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD8672ARMZ	量产
AD8672ARMZ-REEL	量产
7月 20, 2012 - 12_0105 Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
		PCN12_0105_Form Material_Report Qualification Report Summary
AD8672ARZ	量产
AD8672ARZ-REEL	量产
AD8672ARZ-REEL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

AD8672

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

Signal Chain Designer

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
