概览
优势和特点
- 低失调电压：175 μV（最大值，VSY = 5 V）
- 低电源电流：每个放大器275 μA（最大值）
- 单电源供电：5 V至16 V
- 低噪声：23 nV/√Hz
- 低输入偏置电流：300 fA
- 单位增益稳定

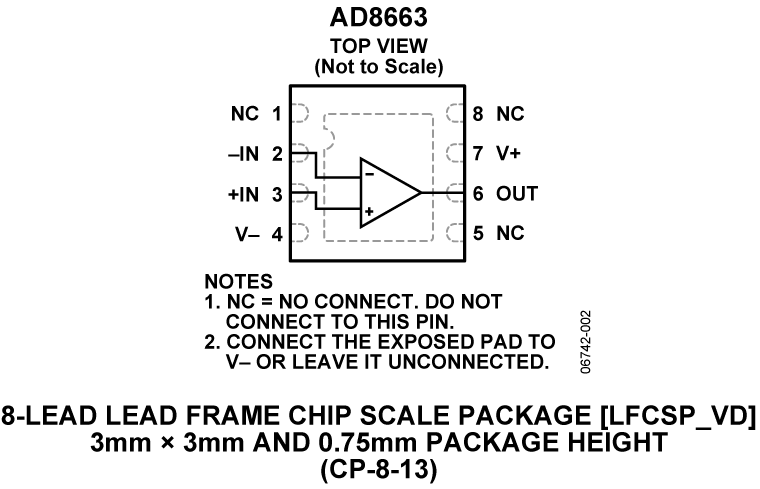

- 可提供封装
- 3 mm × 3 mm、8引脚LFCSP
- 8引脚SOIC
产品详情
AD8663 / AD8667 / AD8669均为轨到轨输出放大器，采用ADI公司的DigiTrim®调整专利技术来实现低失调电压特性。AD866x具有最高16 V的宽工作电压范围，另外还具有低输入偏置电流、低输入失调电压和低电流噪声等特性。
低失调、极低输入偏置电流和宽电源电压范围特性相结合，使这些放大器适合各种通常需要较昂贵JFET放大器的应用。诸如光电二极管等采用高阻抗传感器的系统，均可受益于低输入偏置电流、低噪声、低失调和宽带宽等特性组合优势。
该系列采用5 V至16 V单电源供电或±2.5 V至±8 V双电源供电，支持多种应用。轨到轨输出能够提高动态范围，从而可驱动低频数据转换器。低偏置电流漂移非常适合精密电流电压转换器。该系列运算放大器还具有精密失调、失调漂移和低噪声组合特性，因而成为仪表仪器和医疗应用中增益、直流失调调整和有源滤波器的理想选择。这些低功耗运算放大器可用于远程或无线应用中的IR温度计、pH和ORP仪表、压力传感器前端以及其他传感器信号调理电路。
AD8663/AD8667/AD8669的额定温度范围为−40°C至+125°C扩展工业温度范围。单路AD8663提供窄体8引脚SOIC封装和超薄8引脚LFCSP封装。双通道AD8667提供窄体8引脚SOIC和8引脚MSOP两种封装。四通道AD8669采用14引脚SOIC封装。
应用
- 传感器前端
- 跨导放大器
- 静电计应用
- 光电二极管放大
- 低功耗ADC驱动器
- 医疗诊断仪器
- pH和ORP计量表和探针
- DAC或REF缓冲
