概览
优势和特点
- 低电源电流：250 µA(最大值)
- 极低输入偏置电流：1 pA(最大值)
- 低失调电压：750 µV(最大值)
- 单电源供电：5 V至26 V
- 双电源供电：±2.5 V至±13 V
- 轨到轨输出
- 单位增益稳定
- 无反相
- SC70封装
产品详情
AD8641/AD8642/AD8643均为低功耗、精密JFET输入放大器，具有极低的输入偏置电流和轨到轨输出特性。此外还具有近似轨到轨输入与轨到轨输出摆幅能力，因而设计人员可以在单电源系统中缓冲CMOS DAC、ASIC及其它宽输出摆幅器件。当容性负载大于500 pF时，输出仍能保持稳定。AD8641/AD8642/AD8643适合采用多通道电路板、要求低功耗、便于散热管理的应用。其它应用包括光电二极管、ATE基准电平驱动器、电池管理和工业控制。

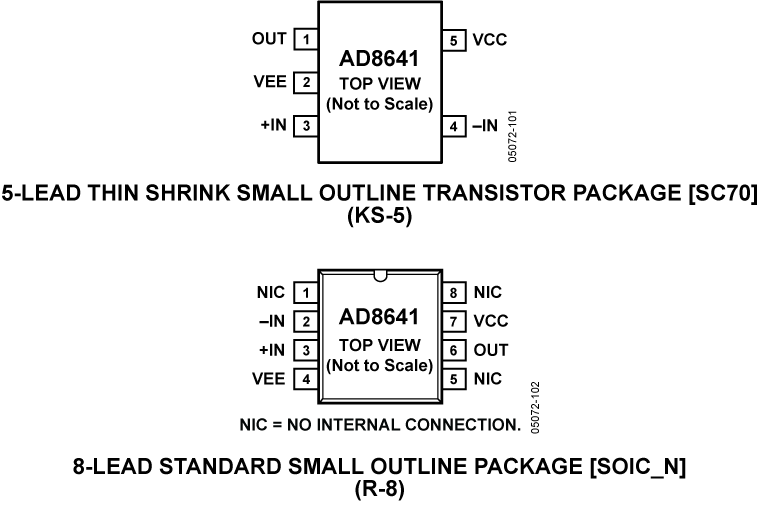

AD8641/AD8642/AD8643的额定温度范围为-40℃至+125℃扩展工业温度范围。AD8641提供5引脚SC70和8引脚SOIC无铅封装。AD8642提供8引脚MSOP和8引脚SOIC无铅封装。AD8643提供14引脚SOIC和3 mm × 3 mm、16引脚LFCSP无铅封装。
应用
技术文章
低功耗、低成本ECG动态心电监测仪专用IC，支持标准医用无线带宽
低功耗、低成本、无线ECG动态心电监测仪
低功耗、低成本ECG动态心电监测仪专用IC，支持标准医用无线带宽
低功耗、低成本、无线ECG动态心电监测仪
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
工具及仿真模型
Models for the following parts are available in LTspice:
AD8641
SPICE模型
CIR
AD8641 SPICE Macro Model
3.41 K
