AD8531

250 mA输出、低成本、单电源放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 单电源供电：2.7 V至6 V
  • 高输出电流：±250 mA
  • 低电源电流：每个放大器750 µA
  • 宽带宽：3 MHz
  • 压摆率：5 V/μs
  • 无反相
  • 低输入电流
  • 单位增益稳定
  • 轨到轨输入和输出
更多细节
show more Icon

AD8531、AD8532和AD8534分别是单通道、双通道和四通道轨到轨输入与输出、单电源放大器，具有250 mA输出驱动电流。这种高输出电流特性使这些放大器特别适合驱动阻性或容性负载。交流性能也非常出色，具有3 MHz带宽、5 V/µs压摆率及低失真特性。所有器件均保证可采用3 V单电源和5 V电源工作。

AD853x系列具有极低的输入偏置电流，因此可用于积分器和二极管放大，以及其它要求低输入偏置电流的应用。采用5 V电源时，每个放大器的电源电流仅为750 µA，使得低电流应用能够控制高电流负载。

具体应用包括计算机、音频端口、声卡和机顶盒的音频放大。AD853x系列非常稳定，能够驱动诸如LCD中的高容性负载。

这些器件在输入与输出上具有轨到轨摆幅能力，因而设计人员可以在单电源系统中缓冲CMOS DAC、ASIC或其它宽输出摆幅器件。

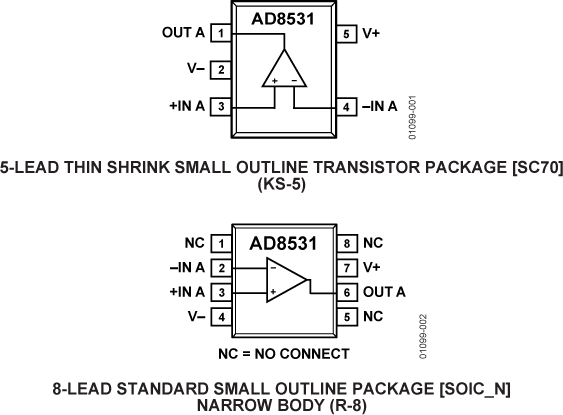

AD8531、AD8532和AD8534的额定温度范围为-40℃至+85℃扩展工业温度范围。AD8531提供8引脚SOIC、5引脚SC70和5引脚SOT-23三种封装。AD8532提供8引脚SOIC、8引脚MSOP和8引脚TSSOP表面贴装三种封装。AD8534提供窄体14引脚SOIC和14引脚TSSOP表面贴装两种封装。

应用

- 多媒体音频
- LCD驱动器
- ASIC输入或输出放大器
- 耳机驱动器

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD8531

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 03/04/2008
英文

AD8531/AD8532/AD8534: Low Cost, 250 mA Output Single-Supply Amplifiers Data Sheet (Rev.F)

打开PDF文件

redirect
501 kB
download

下载 PDF

PDF Vector

pdf

更新 10/17/2002
日文

AD8531/AD8532/AD8534: 250mA出力の単電源低価格アンプ (Rev.F)

打开PDF文件

redirect
582 kB
download

下载 PDF

应用笔记

4

PDF Vector

pdf

更新 02/14/2015
英文
AN-256: Accurately Testing Op Amp Settling Times redirect icon

106 kB

download

下载 PDF

PDF Vector

pdf

更新 02/14/2015
英文
AN-253: Find Op Amp Noise with Spreadsheet redirect icon

77 kB

download

下载 PDF

PDF Vector

HTML

更新 09/14/2023
英文
AN-581: Biasing and Decoupling Op Amps in Single Supply Applications redirect icon

PDF Vector

HTML

更新 09/14/2023
日文
AN-581: 単電源アプリケーションでのオペアンプのバイアスとデカップリング redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD8531AKSZ-REEL7 5-Lead SC70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8531ARTZ-REEL 5-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8531ARTZ-REEL7 5-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8531ARZ 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8531ARZ-REEL 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

AD8531ARTZ-REEL

量产

AD8531ARTZ-REEL7

量产

xls

Material_Report

Download

pdf

PCN10_0009_Form

external-icon

SOT23 Qualification Data.doc

10月 11, 2022

- 22_0253

Addition of UTAC Thailand as an Alternate Assembly Site for SOT23, SC70 and TSOT Packages/Devices

AD8531ARTZ-REEL7

量产

pdf

PCN22_0253_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

AD8531ARTZ-REEL

量产

AD8531ARTZ-REEL7

量产

xls

Material_Report

Download

pdf

PCN10_0009_Form

external-icon
SOT23 Qualification Data.doc
10月 11, 2022

- 22_0253

arrow down

Addition of UTAC Thailand as an Alternate Assembly Site for SOT23, SC70 and TSOT Packages/Devices

AD8531ARTZ-REEL7

量产

pdf

PCN22_0253_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

评估套件 1

EVAL-OPAMP-1

EVAL-OPAMP-1评估板

zoom

EVAL-OPAMP-1

EVAL-OPAMP-1评估板

download icon

下载

 print icon

打印
EVAL-OPAMP-1
EVAL-OPAMP-1评估板
立即购买 更多内容

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

  • EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5
  • EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5
  • EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8
  • EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8
