AD8452

用于电池测试和化成系统的集成式精密模拟前端、控制器和PWM

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 具有透明和自动切换特性的 CC 和 CV 电池测试和化成模式,适用于 20 Ah 或以下的系统
  • 精确测量电压和电流
  • 独立的反馈控制块
  • 经过工厂微调的高精度仪器仪表和差分放大器
    • 电流感应仪器放大器增益:66 V/V
    • 电压感应差分放大器增益:0.4 V/V
  • 不同温度下的稳定性:失调电压漂移 <0.6 μV/°C(最小值)
  • 增益漂移:<3 ppm/°C(最大值)
  • 电流感应 CMRR:120 dB(最小值)
  • 常见 SMPS 控制,用于充电/放电
  • 内部斜坡电压具有高 PWM 线性度
  • 50 kHz 至 300 kHz 用户控制的开关频率
  • 同步输出或输入,相移可调
  • 可编程软启动
更多细节
show more Icon

AD8452 将精密模拟前端控制器和开关模式电源 (SMPS) 脉宽调制器 (PWM) 驱动器组合到单一的硅芯片平台中,以实现大规模电池测试和化成生产。精密仪器放大器以优于 ±0.1% 的精度测量电池充电/放电电流,同样精确的差分放大器测量电池电压。内部激光微调电阻器网络确定仪器放大器和差分放大器增益(分别为 66 V/V 和 0.4 V/V),确保 AD8452 在额定工作温度范围内性能稳定。

通过对 ISET 和 VSET 输入应用精确控制电压,确定所需的电池循环电流和电压电平。将会检测实际的充电和放电电流电平(通常由大功率高精度并联电阻器进行检测),其值按照系统参数仔细选择。恒流 (CC) 和恒压 (CV) 集成环路之间的切换是即时自动完成的,并且对观察者完全透明。MODE 输入端如果是逻辑高电平,则会选择充电或放电模式(高电平为充电,低电平为放电)。

AD8452 采用额定工作温度范围为 −40°C 至 +85°C 的 48 引脚 7 mm × 7 mm × 1.4 mm LQFP 封装,此封装不仅节省空间,还能提供出色的性能、功能和总体可靠性,因而简化了设计。

应用

  • 电池化成和测试
  • 具有回收功能的高效电池测试系统
  • 电池调节(充电和放电)系统
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD8452ASTZ
  • HTML
  • HTML
AD8452ASTZ-RL
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

AD8452-EVALZ

AD8452 评估板

zoom

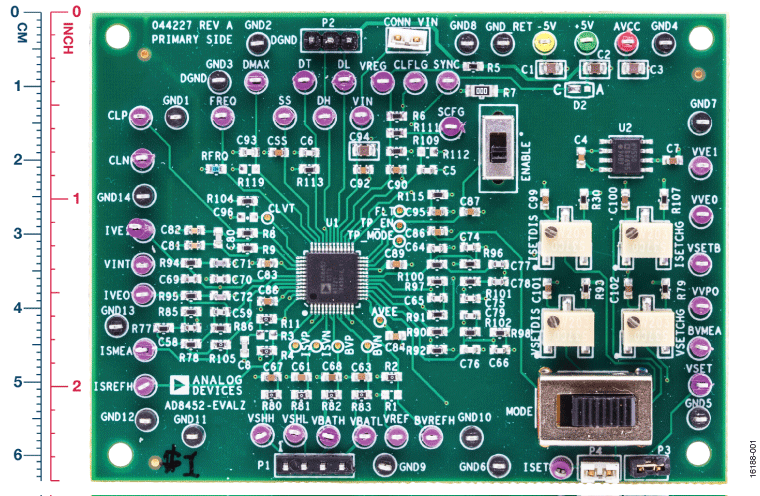

AD8452-EVALZ

AD8452 评估板

AD8452 评估板

特性和优点

  • 通过引脚访问的独立AD8452
  • 简化操作:连接电源和示波器,然后开始查看波形
  • 精确的增益测量包括板载精密5 V基准电压源
  • 经过工厂测试
  • 四个可选控制环路可用,但不是正常工作所必需的;根据需要可以旁路
  • 安全:仅存在低功耗电路;没有偶然功率放电

产品详情

AD8452-EVALZ是一个用于AD8452的平台,设计用于研究AD8452模拟和脉冲宽度调制(PWM)特性和性能,而不会增加驱动器和/或开关模式电源(SMPS)设计的复杂性。为了方便起见,评估板中内置精密5 V基准电压源IC和四个调整电位计,用于驱动电池电流和电压ISET和VSET输入。这些器件引脚均可通过测试环路或探针基板访问。

同时,AD8452-EVALZ可以灵活连接和驱动输出电平范围为1 A至15 A的典型半桥电感输入SMPS。SMPS和相关元件由用户指定和提供。

AD8452设计用作商业电池测试与化成系统的核心控制器。它具有先进的小型化以及超高的模拟精度,可应对家庭运输和储能应用中高储能密度锂离子电池组的量产挑战。

使用评估板时,应同时参考AD8452数据手册与用户指南UG-1180,了解有关详细的器件工作原理以及更多信息。
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
