AD8429

量产

1 nV/√Hz低噪声仪表放大器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低噪声
    -- 输入噪声：1 nV/√Hz
    -- 输出噪声：45 nV/√Hz
  • 高精度直流性能(AD8429BRZ)
    -- CMRR：90 dB（最小值，G = 1）
    -- 输入失调电压：50 μV（最大值）
    -- 增益精度：0.02%（最大值，G = 1）
  • 出色的交流规格
    -- CMRR：80 dB（至5 kHz，G = 1）
    -- 带宽：15 MHz (G = 1)
    -- 带宽：1.2 MHz (G = 100)
    -- 压摆率：22 V/μs
    -- 总谐波失真(THD)：130 dBc（1 kHz，G = 1）
  • 多功能
    -- ±4 V至±18 V双电源供电
    -- 增益通过单个电阻设置（G = 1至10,000）
  • 额定温度范围：
    −40°C至+125°C

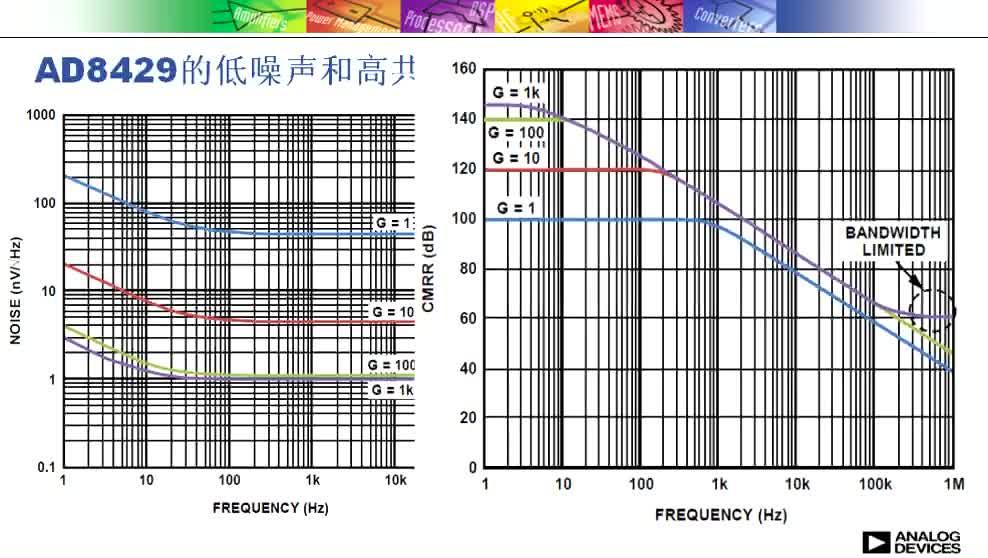

AD8429是一款超低噪声仪表放大器，设计用于在宽温度范围（−40°C至+125°C）内测量极小信号。

AD8429擅长测量微小信号，可提供1 nV/√Hz的超低输入噪声性能。AD8429具有高共模抑制比(CMRR)，可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在需要的时候提供高抑制性能。AD8429采用高性能引脚配置，在远高于典型仪表放大器的频率下，仍能够可靠地保持高CMRR性能。

AD8429能够可靠地放大快速变化的信号，其电流反馈架构能够在高增益时提供高带宽，例如，G = 100时的带宽为1.2 MHz。设计中还包括用于改善大输入电压瞬变后的建立时间的电路。AD8429具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。

增益通过单个电阻设置，增益范围为1至10,000。用户可以利用参考引脚使输出电压偏移，与单电源信号链接口时，可以利用这一特性转换输出电平。AD8429的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚塑封SOIC封装。

应用

- 医疗仪器
- 精密数据采集系统
- 麦克风前置放大器
- 振动分析
AD8429
1 nV/√Hz低噪声仪表放大器

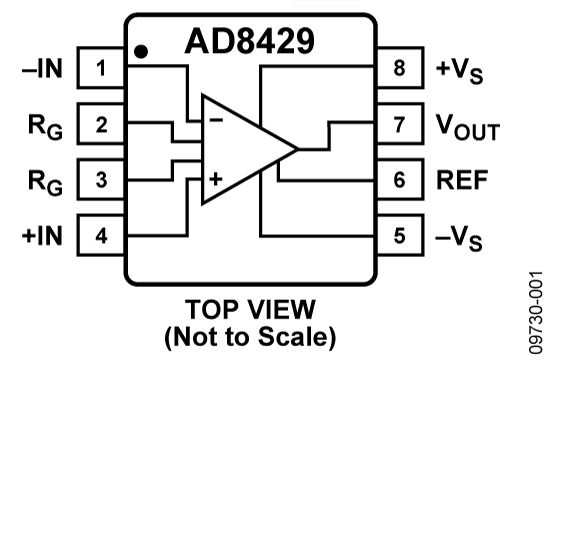

AD8429-FBL
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统
Modal heading
修改设计 LTspice仿真
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • AD8429

仪表放大器钻石图工具

钻石图工具是一个网络应用程序，可生成特定配置的输出电压范围与输入共模电压关系图，也被称为钻石图，适用于ADI仪表放大器。 根据电源电压、增益和输入信号范围等用户输入参数，该工具可检测设计饱和情况，推荐合适的仪表放大器使输入信号在规格范围内并且配置的电路是有效的。 该工具能避免设计饱和，找到适合设计的仪表放大器，节省设计时间。

打开工具

SPICE 模型 1

Signal Chain Designer

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-INAMP

AD62x、AD822x、AD842x系列仪表放大器评估板

立即购买 更多内容

产品详情

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

  • 3 种通用型易用评估板
    • 可搭配 ADI 公司的各种仪表放大器供货
    • 评估板上焊接待测仪表放大器
    • 预安装测试引脚
    • 预安装去耦电容
  • EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370
  • EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429
  • EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421

eval board
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
EVAL-INAMP1

Instrumentation Amplifiers Evaluation Board User Guide

立即购买 更多内容

特性和优点

  • Plug-and-play evaluation board using USB power source
  • Flexible power options – USB or external DC source
  • Edge-mounted Banana connectors provisions
  • On-board Reference Buffer

产品详情

This user guide describes generic evaluation boards that can be used to evaluate several Analog Devices, Inc., instrumentation amplifiers. For information on the performance of a specific instrumentation amplifier, see the data sheet for that instrumentation amplifier.

EVAL-INAMP-RZ

The EVAL-INAMP-RZ is designed for evaluating instrumentation amplifiers in the legacy pinout. This board can be used to evaluate the AD8421, AD8422, AD8428, AD8429, AD8229, AD8227, AD8226, AD8228, and AD8221 instrumentation amplifiers. In addition to the basic in-amp connection, circuit options enable the user to adjust the offset voltage, apply an output reference, or provide shield drivers with user-supplied components.

EVAL-INAMP-RMZ

The EVAL-INAMP-RMZ board is identical to the EVAL-INAMP-RZ board, except that it features the MSOP pinout. This board can be used to evaluate the AD8422, AD8421, AD8227, AD8226, AD8228, AD8220, AD8222, and AD8236 in MSOP packages.

EVAL-AD8422ACPZ

The EVAL-AD8422ACPZ board is similar to the EVAL-INAMP-RZ and EVAL-INAMP-RMZ boards in terms of schematic functionality. EVAL-AD8422ACPZ, however, is explicitly designed for the AD8422ACPZ or the LFCSP package pinout. Features like on-board supply and on-board reference circuit are also available in the EVAL-AD8422ACPZ.
EVAL-INAMP
AD62x、AD822x、AD842x系列仪表放大器评估板
InAmp Evaluation Board InAmp Evaluation Board - Bottom View InAmp Evaluation Board - Top View
EVAL-INAMP1
Instrumentation Amplifiers Evaluation Board User Guide
EVAL-INAMP-RMZ Evaluation Board Angle View EVAL-INAMP-RMZ Evaluation Board Top View EVAL-INAMP-RMZ Evaluation Board Bottom View EVAL-INAMP-RZ Evaluation Board Angle View EVAL-INAMP-RZ Evaluation Board Top View EVAL-INAMP-RZ Evaluation Board Bottom View
