AD8392A

量产

低功耗、高输出电流、四运放、双通道ADSL/ADSL2+线路驱动器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4个电流反馈型高电流放大器
  • 理想的ADSL/ADSL2+双通道中央局(CO)线路驱动器
  • 低功耗工作
    • 电源电压：±5 V (+10 V)至±12 V (+24 V)
    • 静态电源电压：每个放大器小于3 mA（全功率ADSL/ADSL2+ CO应用，20.4 dBm线路功率，5.5CF）
    • 三种有功功耗模式及一种关断模式
  • 高输出电压和电流驱动
    • 峰值输出驱动电流：500 mA
    • 42.6 V峰峰值差分输出电压
  • 低失真
    • −93 dBc（1 MHz，二次谐波）
    • −103 dBc（1 MHz，三次谐波）
  • 高速：差分压摆率：515 V/μs
  • AD8392AACP的其它功能
    • 片内、共模电压产生

AD8392A内置四个高输出电流、低功耗运算放大器，特别适合ADSL和ADSL2+等数字用户线路系统中的中央局(CO)驱动器接口应用。该驱动器可以为线路提供20.4 dBm功率，同时能补偿由混合插入和后部端接电阻引起的损耗。

AD8392A提供两种散热增强型封装：28引脚TSSOP_EP (AD8392AARE)和5 mm × 5 mm、32引脚LFCSP (AD8392AACP)。通过两路数字输入（PD0和PD1）可以选择四种偏置模式。

此外，AD8392AACP提供VCOM引脚，用于产生片内共模电压。

低功耗、高输出电流、高输出电压摆幅以及稳定可靠的散热封装，使得AD8392A能够用作ADSL和其它xDSL系统中的CO线路驱动器。

应用

  • ADSL/ADSL2+ CO线路驱动器
  • XDSL线路驱动器
AD8392A
低功耗、高输出电流、四运放、双通道ADSL/ADSL2+线路驱动器

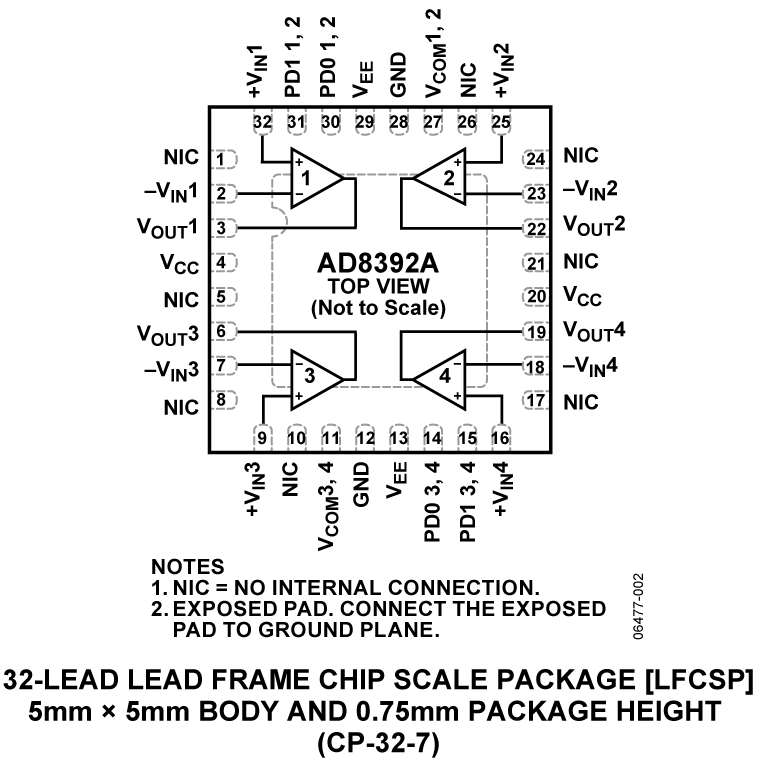

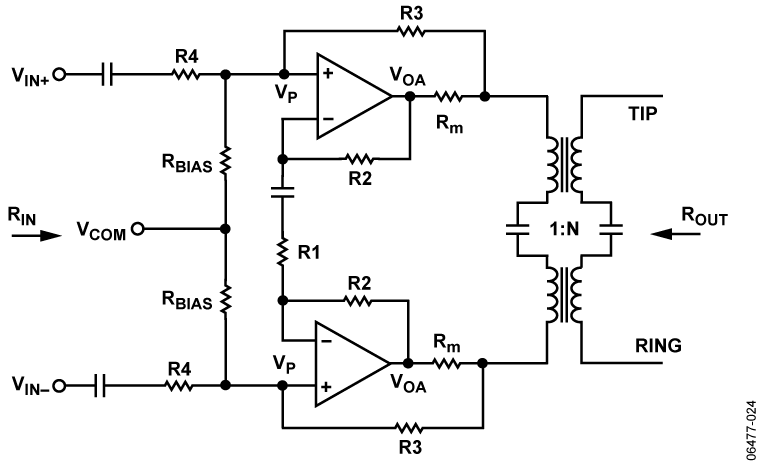

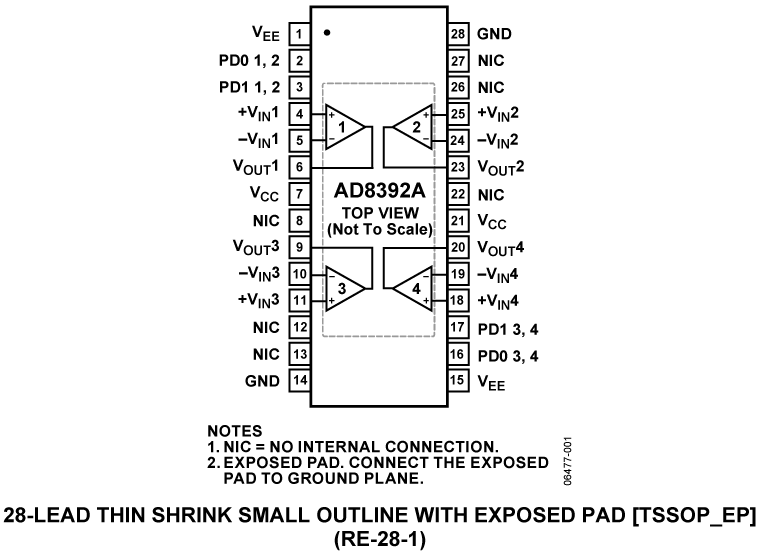

AD8392A Circuit Diagram AD8392A Pin Configuration AD8392A Pin Configuration
