概览
优势和特点
- 14引脚SOIC封装
- 两个增益设置:
½ 增益 (-6 dB)
2倍增益 (6 dB)(+6 dB)
最高增益精度:0.05%
最大增益漂移:10 ppm - 低失真度: 0.004%, 20 Hz to 20 kHz
- 供电电压范围:±2.5 V to ±18 V
- 供电电流:每通道2.5 mA
- 出众的交流性能指标
压摆率:20 V/µs
建立时间:800 ns to 0.01% - 高精度直流性能
77 dB minimum CMRR
最大失调电压:700 μV
产品详情
AD8273是一款低失真度、双通道放大器,具有内部增益设置电阻器。由于不需要外部元件,AD8273可以配置为高性能差分放大器(G = 0.5或2), 反相放大器(G = 0.5或2)或者同相放大器(G = 1.5或3)。AD8273可以采用单电源或双电源供电,两路放大器仅要求2.5 mA最大供电电流。AD8273工业温度范围:-40°C ~ +85°C,完全符合RoHS标准。
应用Data Sheet, Rev. 0, 1/08
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

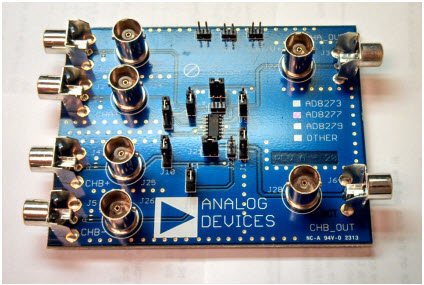

评估套件 (1)
参考资料
-
单IC增益模块提供¼到6的精密增益4/1/2017
-
超低失真音频 Panpot 放大器5/1/2010 模拟对话
-
High-performance Adder Uses Instrumentation Amplifiers9/3/2009
-
差动放大器构成精密电流源的核心9/1/2009 模拟对话
