                AD8229
量产1NV/√HZ低噪声、210°C仪表放大器

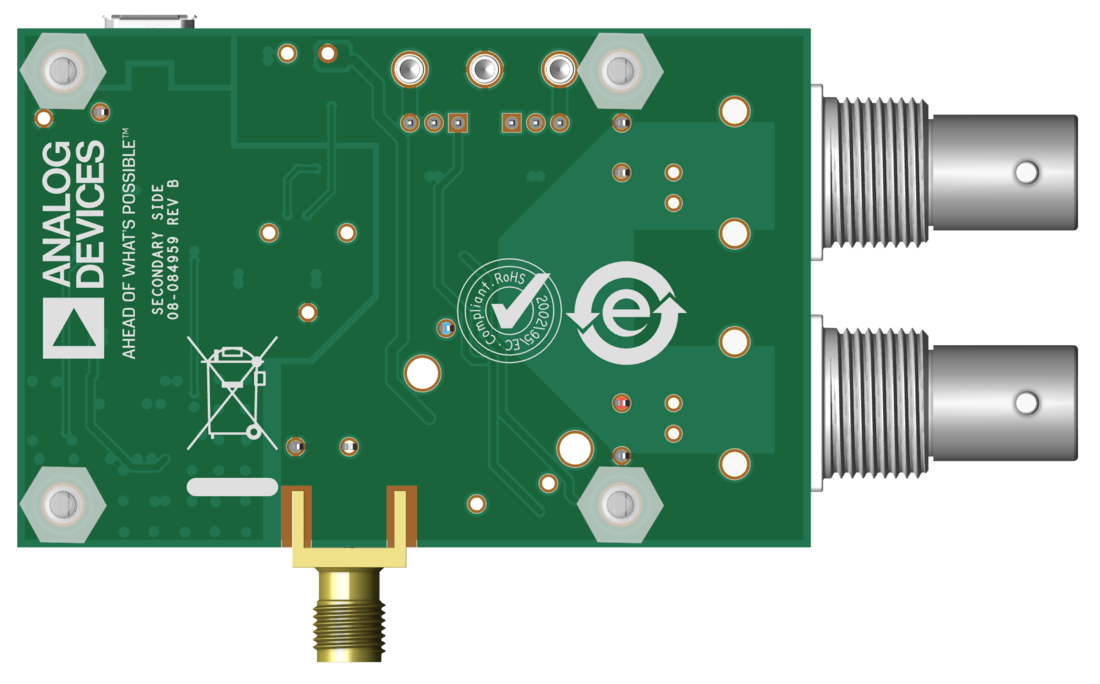

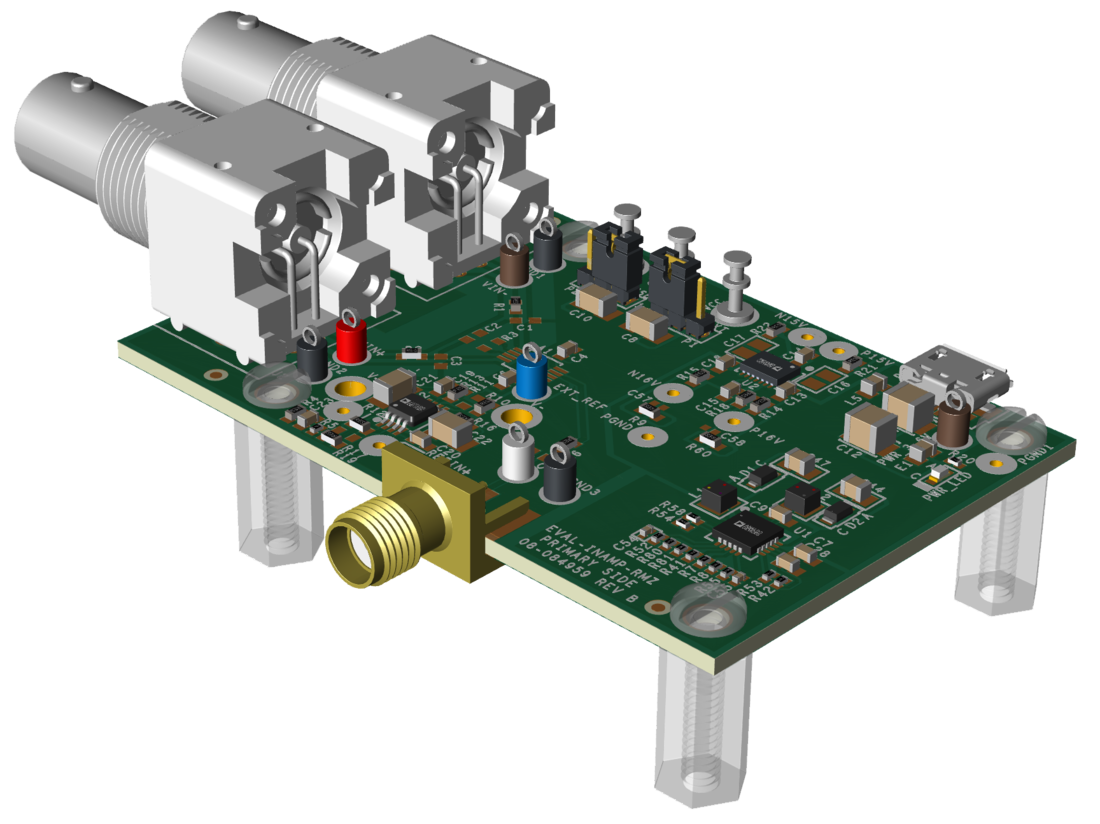

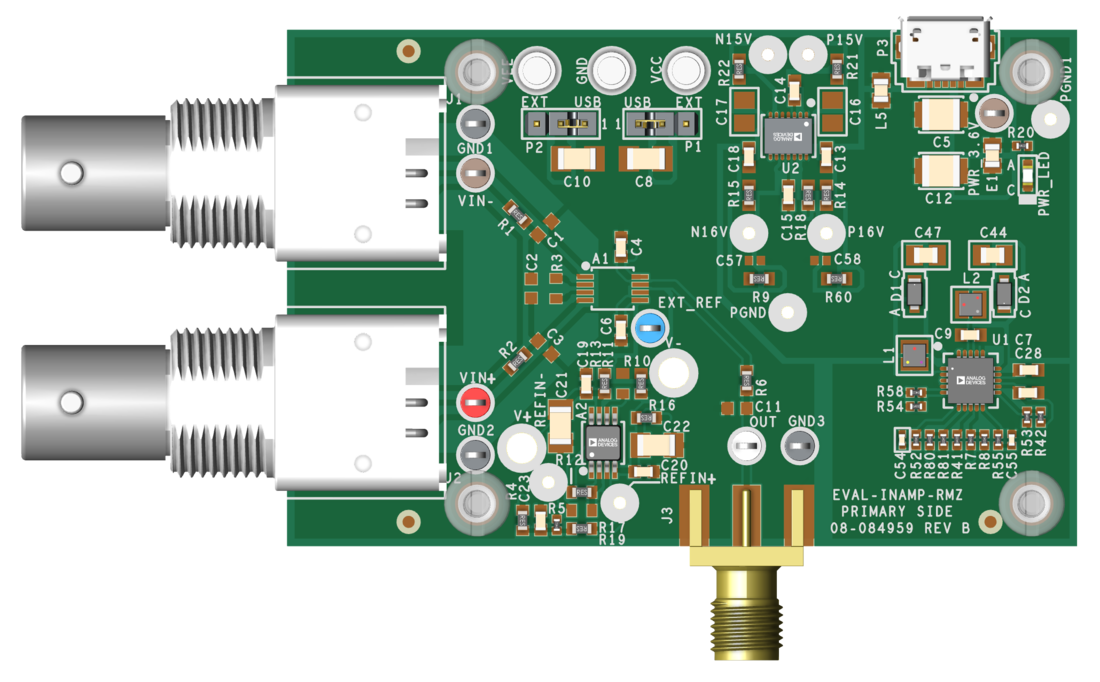

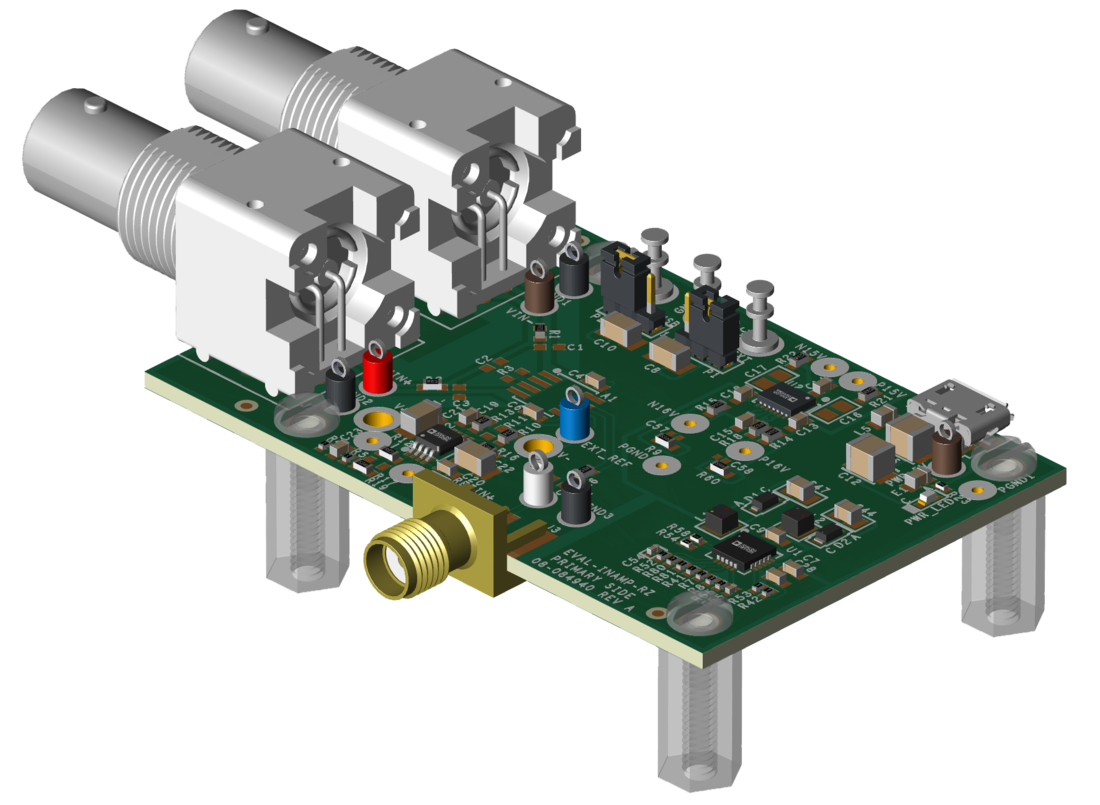

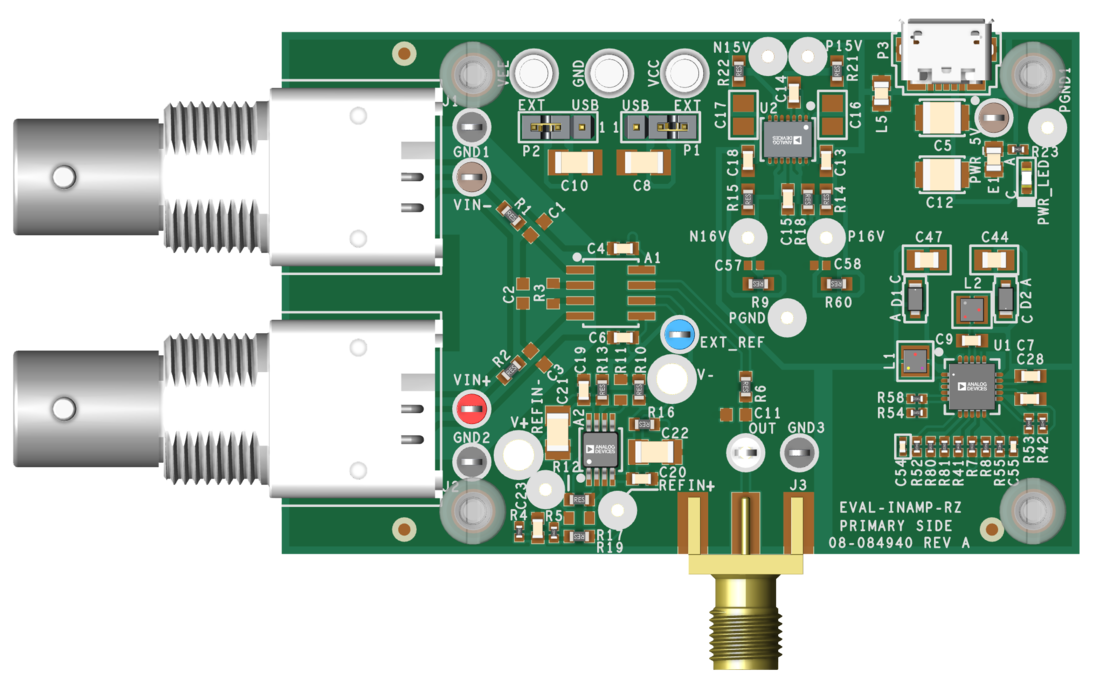

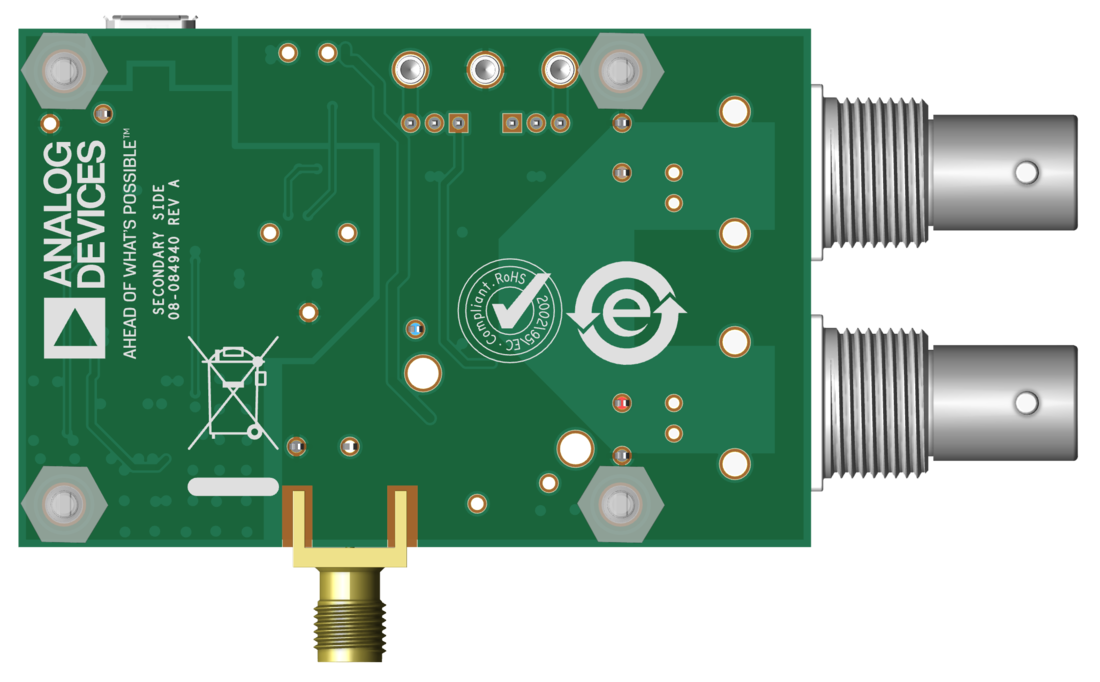

- 产品模型
- 4
概述
- 工作温度高达210°C
- 低噪声
 -- 输入噪声:1 nV/√Hz
 -- 输出噪声:45 nV/√Hz
- 高共模抑制比(CMRR)
 -- 128 dB(最小值,G = 100)
 -- 80 dB (最小值,5 kHz,G = 1)
- 出色的交流规格
 -- 带宽:15 MHz (G = 1)
 -- 带宽:1.2 MHz (G = 100)
 -- 压摆率:22 V/μs
 -- 总谐波失真(THD):130 dBc(1 kHz,G = 1)
- 多功能
 -- ±4 V至±17 V双电源供电
 -- 增益通过单个电阻设置(G = 1至1000)
 -- 温度范围:
- SBDIP封装:−40°C至+210°C
 SOIC封装:−40°C至+175°C
- 下载AD8229-KGD数据手册。
- 已知良好的裸片保证数据手册规格。
AD8229是一款超低噪声仪表放大器,用于在大共模电压和高温情况下测量小信号。
AD8229专门针对高温工作环境而设计,并采用介质隔离工艺,以避免高温时产生漏电流。所选设计架构可以补偿高温时的低VBE电压。
AD8229擅长测量微小信号,可提供业界领先的1 nV/√Hz输入噪声性能。AD8229具有高共模抑制比(CMRR),可防止干扰信号破坏数据采集。CMRR随着增益提高而提高,能够在需要的时候提供高抑制性能。
AD8229是目前较快的仪表放大器之一。采用电流反馈型架构,能够在高增益时提供高带宽,比如,G = 100时,带宽为1.2 MHz。该架构设计中还包括用于改善输入瞬变大信号的建立时间的电路。AD8229具有出色的失真性能,能够用在振动分析等要求苛刻的应用中。
增益通过单个电阻设置,增益范围为1至1000。用户可以利用参考引脚使输出电压偏移。与模数转换器接口时,此特性会很有用。
对于要求严格的应用,AD8229提供8引脚侧面钎焊陶瓷双列直插式封装(SBDIP)。对于空间受限的应用,AD8229提供8引脚标准塑封小型封装(SOIC)。
AD8229还提供已知良好的裸片
应用井下仪器仪表
恶劣环境下的数据采集
废气测量
振动分析
参考资料
数据手册 2
用户手册 1
应用笔记 1
技术文章 1

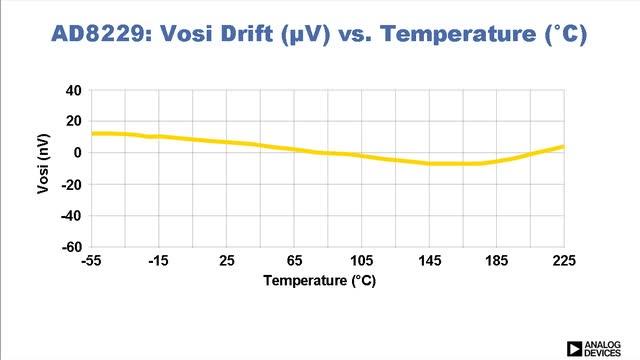

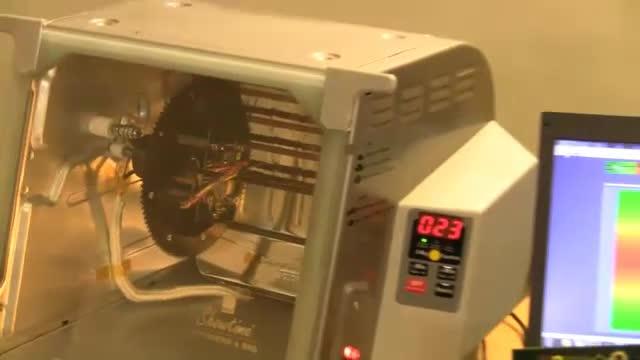

视频 6
非常见问题 1
模拟对话 1
