概览
优势和特点
- 提供节省空间的MSOP封装
- 增益通过1个外部电阻设置（增益范围：1至1000）
- 宽电源电压范围：±2.3 V至±18 V
- 额定温度范围：−40°C至+85°C
- 工作温度最高可达125°C
- 出色的交流特性
- CMRR：80 dB（最小值，10 kHz，G = 1）
- −3 dB带宽：825 kHz (G = 1)
- 2 V/µs压摆率
- 欲了解更多特性，请参考数据手册
AD8221-EP支持防务和航空航天应用（AQEC标准）
- 下载AD8221-EP数据手册
- 军用温度范围（−55℃至+125℃）
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/16619 DSCC图纸号
产品详情
AD8221是一款增益可编程、高性能仪表放大器，在业界同类产品中，具有相对于频率的最高共模抑制比(CMRR)性能。目前市场上仪表放大器产品的CMRR已降至200 Hz。相比之下，G = 1、频率最高为10 kHz时，AD8221所有等级产品的共模抑制比（CMRR）均保持最低80 dB。相对于频率的高CMRR使得AD8221可以抑制宽带干扰和线性谐波，大大简化了滤波器要求。可能的应用包括精密数据采集、生物医学分析和航空航天仪器。
低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比特性，使这款器件成为需要具备最佳直流性能应用（如桥式信号调理）的绝佳选择。
可编程增益为用户提供设计灵活性。通过一个电阻可将增益设置为1至1000。AD8221可采用单电源或双电源供电，非常适合±10 V输入电压的应用 。
该器件采用低成本的8引脚SOIC和8引脚MSOP两种封装，且两种形式均能提供业界最佳性能。MSOP所需电路板面积为SOIC的一半，是多通道或空间受限型应用的理想选择
该器件所有等级的额定温度范围均为−40°C至+85°C工业温度范围。此外，AD8221也能在−40°C至+125°C*范围内工作。
应用- 电子秤
- 工业过程控制
- 桥式放大器
- 精密数据采集系统
- 医疗仪器
- 应变计
- 传感器接口
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

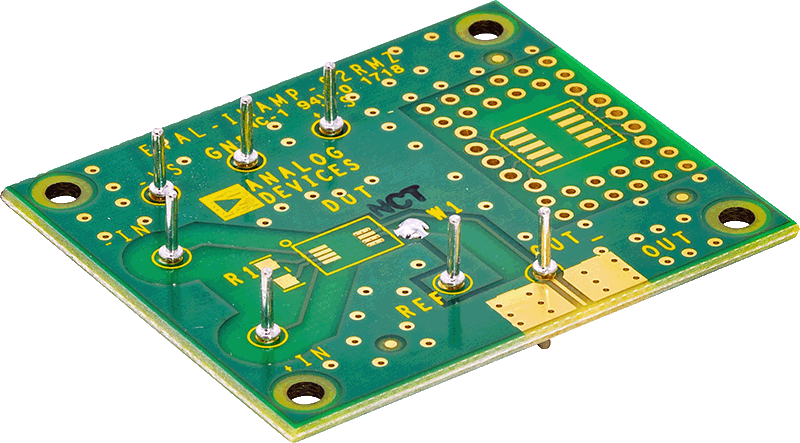

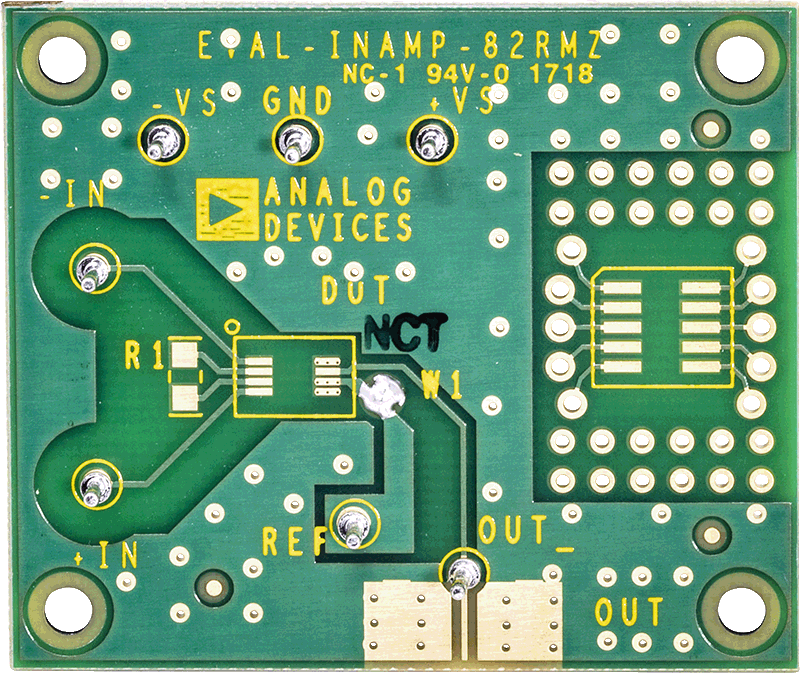

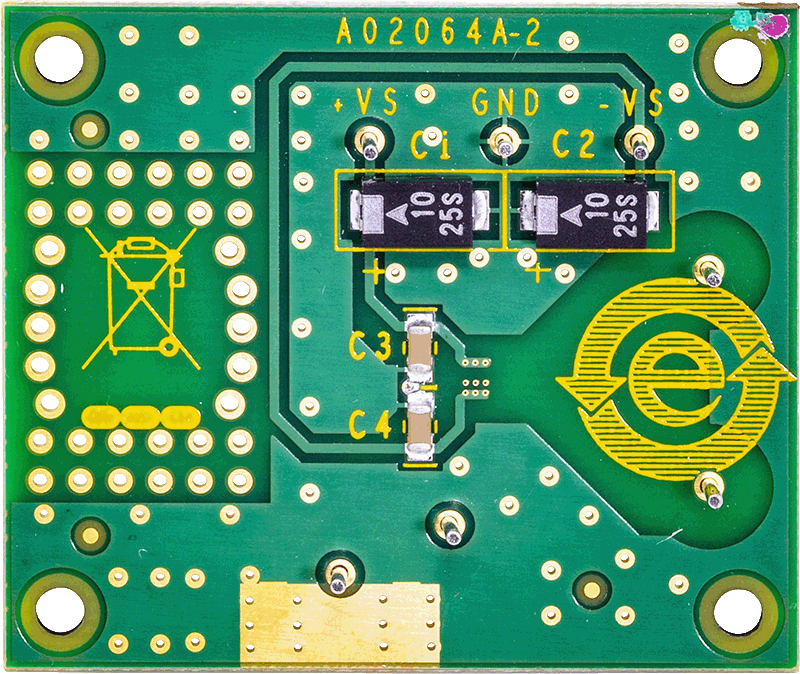

评估套件 (1)
