AD8211: High Voltage Current Shunt Monitor Data Sheet (Rev. C)7/30/2007PDF343 K
概览
优势和特点
- ±4000 V人体模型(HBM) ESD保护
- 高共模电压范围
工作范围：−2 V至+65 V
耐压范围：−3 V至+68 V - 宽工作温度范围5引脚SOT封装：
−40°C至+125°C - 通过汽车应用认证
- 缓冲输出电压
- 出色的交流和直流性能
失调漂移：5 µV/°C(典型值)
增益漂移：-13 ppm/°C(典型值)
共模抑制比：120 dB (典型值,DC)
产品详情

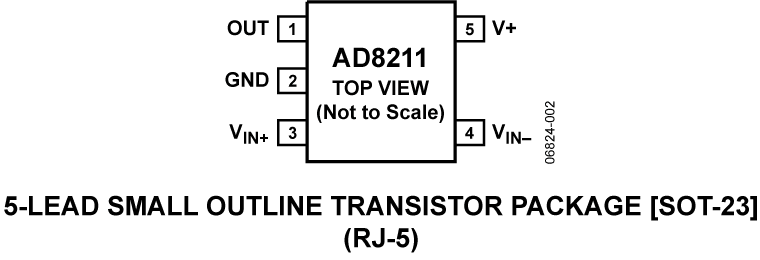

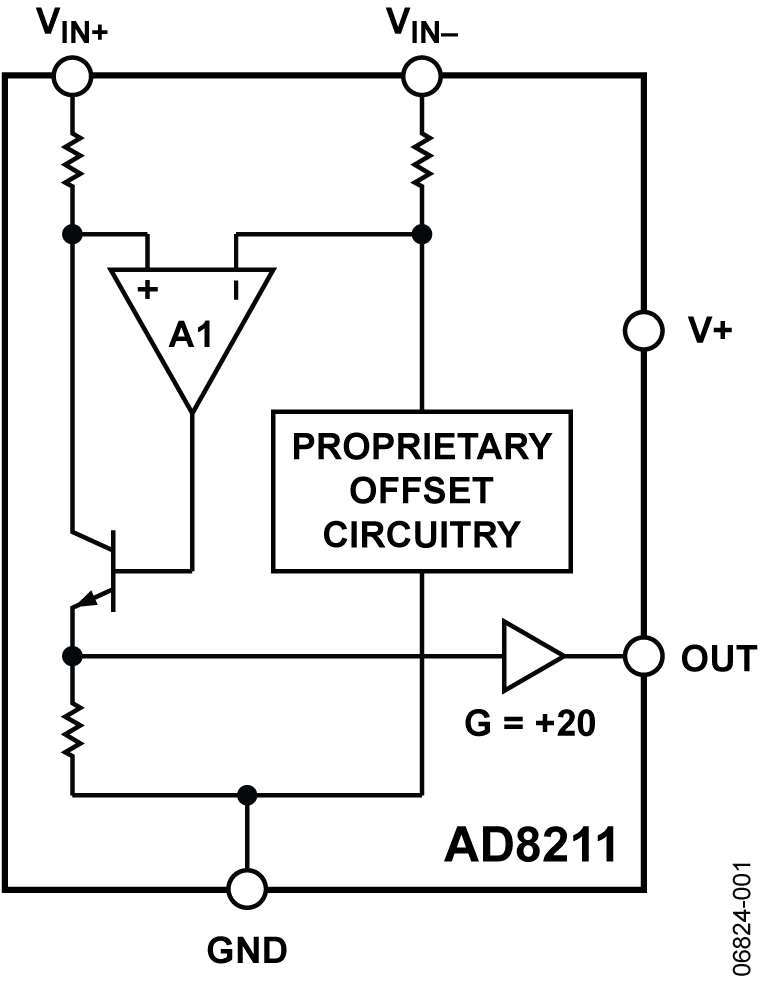

AD8211是一款高压、精密分流放大器，设定增益为20 V/V，在整个温度范围内的典型增益误差为±0.35%。缓冲输出电压可以直接与任何典型转换器连接。无论是否采用5 V电源供电,从−2 V至+65 V均具有出色的共模抑制性能。AD8211在分流电阻上执行单向电流测量，适合各种工业和汽车电子应用，如电机控制、电磁阀控制或电池管理等。该器件采用特殊专用电路，以保证在0 mV至250 mV整个输入差分电压范围内均可以获得线性输出，无论是否存在共模电压。AD8211的工作温度范围为−40°C至+125°C，采用5引脚小型SOT封装。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
ADI汽车传感器和传感器接口解决方案12/29/2016
工具及仿真模型
SPICE模型
CIR
AD8211 SPICE Macro Model
2.14 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD8211WYRJZ-R7 | 材料声明 | 质量和可靠性 | 5-Lead SOT-23 | |
| AD8211WYRJZ-RL | 材料声明 | 质量和可靠性 | 5-Lead SOT-23 | |
| AD8211YRJZ-R2 | 材料声明 | 质量和可靠性 | 5-Lead SOT-23 | |
| AD8211YRJZ-RL | 材料声明 | 质量和可靠性 | 5-Lead SOT-23 | |
| AD8211YRJZ-RL7 | 材料声明 | 质量和可靠性 | 5-Lead SOT-23 | |
| Wafer Fabrication Data |
