AD8215

量产

高压，电流分流监控器

数据手册 (Rev. B) 产品选型表

产品模型: 6

Viewing:

概述

±4000 V HBM ESD
出色的交流和直流性能
失调漂移典型值：6 μV/°C 直流时共模抑制比（CMRR）典型值：120 dB
扩展的工作温度范围: -40°C ～ +125°C
8引脚SOIC_N封装
缓冲输出电压
高共模电压范围极限值范围：-3 V ～ +68 V

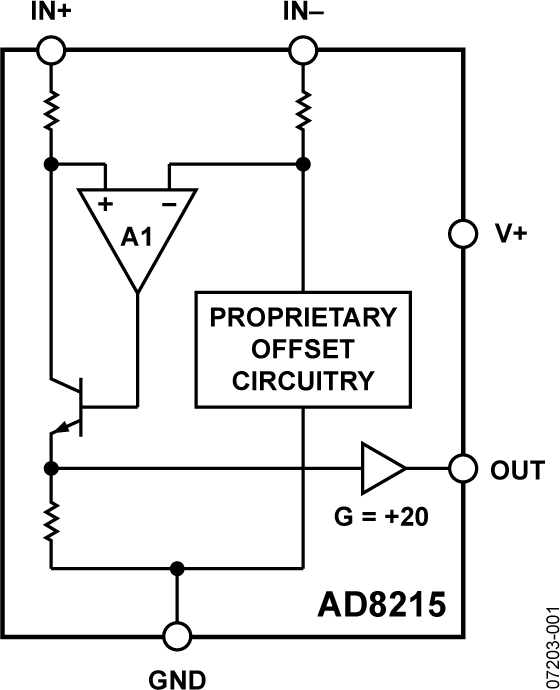

AD8215是一款高压、精密电流分流监控器。在整个温度范围内，AD8215增益设置为20 V/V，最大增益误差±0.3%。缓冲输出电压可与任意典型转换器直接连接。AD8215在-2 V～+65 V内具有出众的共模抑制，它采用5 V电源供电。在各种工业与汽车应用中，如马达控制、螺线管控制或电池管理，AD8215对分流电阻进行单向电流测量。

器件中采用了专用电路，可在0 mV～250 mV的输入差分电压范围内保持输出线性，不受共模电压的影响。AD8215工作温度范围是-40°C～+125°C，采用小型8引脚SOIC_N封装。

应用

高端电流检测

马达控制

传输控制

引擎管理

悬浮控制

车辆动态控制

DC-DC转换器

产品模型: 6

参考资料

数据手册 1

AD8215: High Voltage, Current Shunt Monitor Data Sheet (Rev.B) 03/04/2008

技术文章 1

High-performance Adder Uses Instrumentation Amplifiers 09/03/2009

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8215WYRZ	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8215WYRZ-R7	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8215WYRZ-RL	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8215YRZ	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8215YRZ-R7	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD8215YRZ-RL	8-Lead SOIC	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 20, 2012 - 12_0105 Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
		PCN12_0105_Form Material_Report Qualification Report Summary
AD8215WYRZ	量产
AD8215WYRZ-R7	量产
AD8215WYRZ-RL	量产
AD8215YRZ	量产
AD8215YRZ-R7	量产
AD8215YRZ-RL	量产
