概览
优势和特点
- 一个8引脚SOIC封装中集成两个视频放大器
- 针对视频系统中的电缆驱动进行优化
- 高速
3 dB带宽：145 MHz（单位增益）
压摆率：1600 V/µs - 低功耗
采用+3 V单电源供电
电源电流：每个放大器5.5 mA（最大值） - 出色的视频特性
(RL = 150 Ω):0.1 dB增益平坦度：40 MHz
差分增益误差：0.02%
差分相位误差：0.02° - 易于使用
输出电流：50 mA
输出摆幅：
供电轨的1 V范围内（150 Ω负载）
产品详情
AD812是一款低功耗、单电源、双通道视频放大器。各放大器均提供50 mA输出电流，适合驱动一个后部端接的视频负载(150 Ω)。各放大器均为电流反馈型，0.1 dB增益平坦度为40 MHz，同时差分增益和相位误差分别为0.02%和0.02°。因此，AD812非常适合专业视频电子设备应用，如相机和视频切换器等。

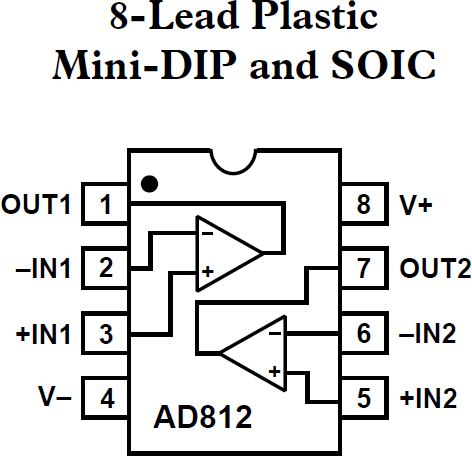

AD812每个放大器的最大功耗低至4.0 mA(VS = +5 V) ，并且可以采用+3 V单电源供电。各放大器的输出摆幅在任一供电轨的1 V范围以内，处理1 V峰峰值视频信号轻松自如。此外，增益为+2且采用+5 V单电源供电时，其摆幅可以达到3 V峰峰值。该器件提供8引脚小型塑封DIP和8引脚SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。
AD812具有出众的带宽(145 MHz)和压摆率(1600 V/µs)性能，适合许多采用+5 V单电源或最高±15 V双电源的通用型高速应用。额定温度范围为-40°C至+85°C工业温度范围。
本产品还可选用无铅封装(AD812ARZ, AD812ARZ-REEL, AD812ARZ-REEL7).
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
UG-128：SOIC封装的双通道高速运算放大器通用评估板1/11/2011
-
MT-059: 补偿输入电容对电流电压转换器所用电压反馈和电流反馈型运算放大器的影响2/3/2009
-
MT-057: 高速电流反馈运算放大器2/3/2009
-
MT-051：电流反馈运算放大器噪声考虑因素12/11/2008
-
MT-034：电流反馈(CFB)运算放大器12/11/2008
工具及仿真模型
SPICE模型
AD812 SPICE Macro Model
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD812ANZ | 材料声明 | 质量和可靠性 | 8-Lead PDIP | |
| AD812ARZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| AD812ARZ-REEL | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| AD812ARZ-REEL7 | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| Wafer Fabrication Data |
