AD790

快速、精密比较器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 传播延迟:45 ns(最大值)
  • 5 V单电源或±15 V双电源供电
  • CMOS或TTL兼容型输出
  • 输入失调电压:250 µV(最大值)
  • 输入迟滞电压:500 µV(最大值)
  • 差分输入电压:15 V(最大值)
  • 片上锁存
  • 功耗:60 mW

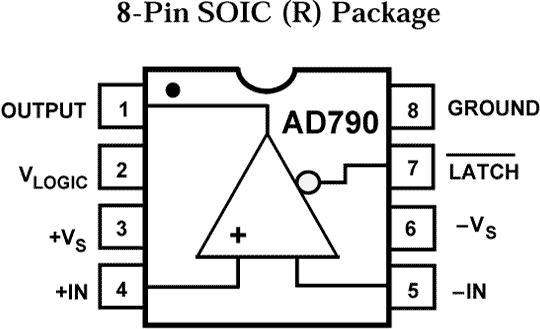

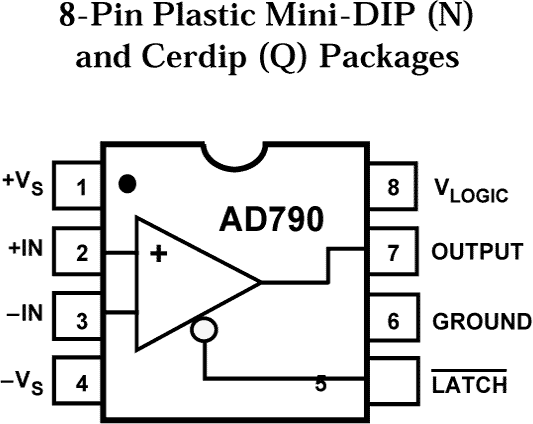

  • 提供8引脚塑封和密封Cerdip封装
  • 依据EIA-481A标准提供卷带和卷盘形式

更多细节
show more Icon
AD790是一款快速(45 ns)、精密电压比较器,具有丰富多样的功能特性,且易于使用。该器件可以采用+5 V单电源或±15 V双电源供电。单电源模式下,其输入可以以地为参考,这是其它比较器所不具备的特性。双电源模式下,它拥有处理输入引脚上最大15 V差分电压的独特能力,从而可以简化与大幅度动态信号的接口。

AD790采用ADI互补双极性(CB)工艺制造,具有快速响应时间与出色的输入电压分辨率(最大1 mV)。为保持速度和精度性能,该器件整合了“低突波”输出级,它不会出现TTL或CMOS输出级常有的大电流尖峰。电源扰动会反馈回输入端,导致干扰性振荡,而该器件的受控开关可降低电源扰动。此外,AD790还具有锁存功能,因而适合要求同步操作的应用。

AD790按性能分为五级。AD790J和AD790K的额定温度范围为0°C至70°C商用温度范围。AD790A和AD790B的额定温度范围为-40°C至+85°C工业温度范围。AD790S按照MIL-STD-883B Rev. C标准提供,额定温度范围为-55°C至+125°C军用温度范围。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD790AQ
  • HTML
  • HTML
AD790JNZ
  • HTML
  • HTML
AD790JRZ
  • HTML
  • HTML
AD790JRZ-REEL
  • HTML
  • HTML
AD790JRZ-REEL7
  • HTML
  • HTML
AD790SQ
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 7, 2012

- 12_0199

Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages.

11月 9, 2011

- 11_0050

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

AD790AQ

量产

AD790SQ

量产

11月 9, 2011

- 11_0182

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

AD790AQ

量产

AD790SQ

量产

8月 19, 2009

- 07_0024

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 7, 2012

- 12_0199

arrow down

Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages.

11月 9, 2011

- 11_0050

arrow down

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

AD790AQ

量产

AD790SQ

量产

11月 9, 2011

- 11_0182

arrow down

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

AD790AQ

量产

AD790SQ

量产

8月 19, 2009

- 07_0024

arrow down

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
