概览

优势和特点

  • 电源:
    - 工作电压:2.5 V至5.25 V
    - 正常模式:最大75 µA
    - 省电模式:最大1 µA
  • 均方根(RMS)噪声:1.1 µV
    (9.5 Hz更新速率时)
  • 16位峰-峰值分辨率
  • 积分非线性:3.5 ppm(典型值)
  • 50 Hz和60 Hz同时抑制
  • 内部时钟振荡器
  • 可编程增益放大器
  • 轨到轨输入缓冲
  • VDD监控通道
  • 温度范围:–40°C~+105°C
  • 10引脚MSOP封装


产品详情

AD7790/AD7791均为适合低频测量应用的低功耗、完整模拟前端。采用3 V电源时,二者的典型功耗为65 µA;采用5 V电源、禁用缓冲时,典型功耗为75 µA。AD7791内置一个24位Σ-Δ型ADC,其中含有一个可缓冲或无缓冲差分输入。AD7790是AD7791的16位版本。AD7790在默认输出数据速率为16.6 Hz时具有16位峰-峰值分辨率,而AD7789在此输出数据速率时则具有19位峰-峰值分辨率,相当于21.5位有效分辨率。


AD7790采用内部时钟工作,因此,用户不必为其提供时钟源。输出数据速率可通过软件编程设置,可在9.5 Hz至120 Hz的范围内变化。器件的峰-峰值分辨率随编程设置的输出数据速率不同而异。当输出数据速率为16.6 Hz时,可实现50 Hz/60 Hz同时抑制。两款器件还具有电源监控功能。


AD7790可在单次转换模式下使用,即上电后执行单次转换,然后返回省电模式。或者,也可以选择连续模式工作。在连续转换模式下,可将两款器件配置为连续读取,即假设已将串行时钟作用于这些器件,则一旦完成一次转换,便会自动将转换结果置于串行总线上(用户无需写入ADC以读取数据)。


AD7790/AD7791采用10引脚MSOP封装。



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

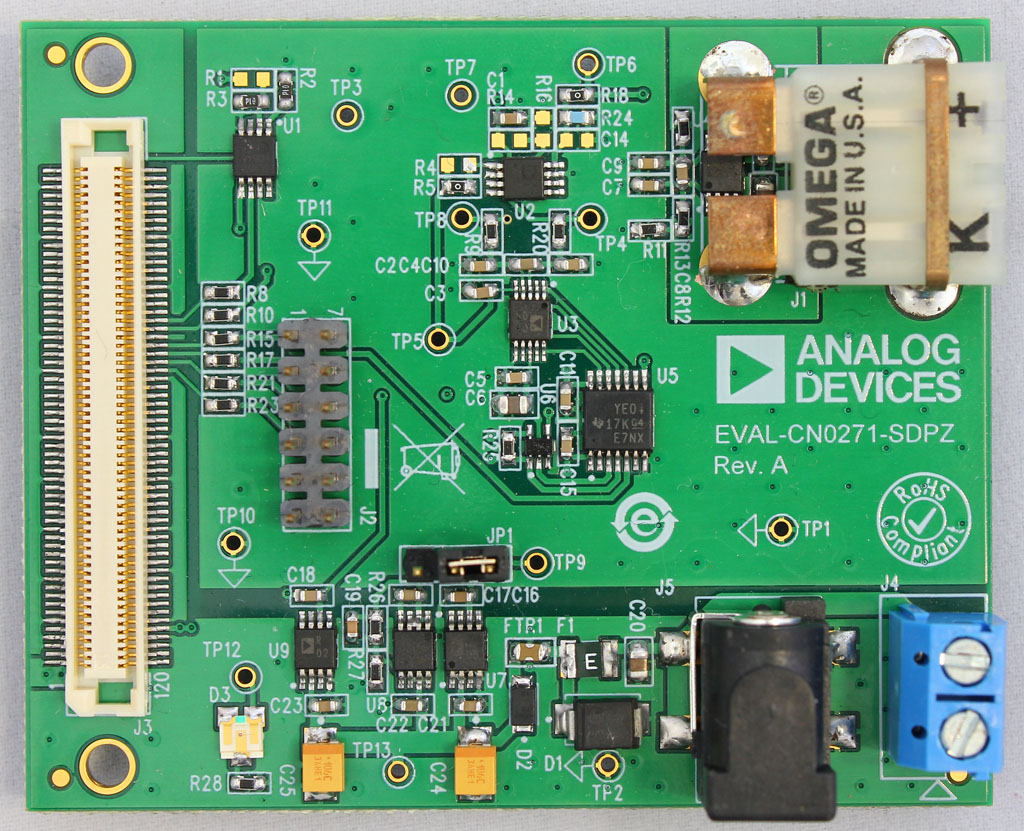

评估套件 (1)

参考资料

  • 查看全部 (17)
  • 应用笔记 (6)
  • 常见问题解答 (2)
  • 中文系统方案 (2)

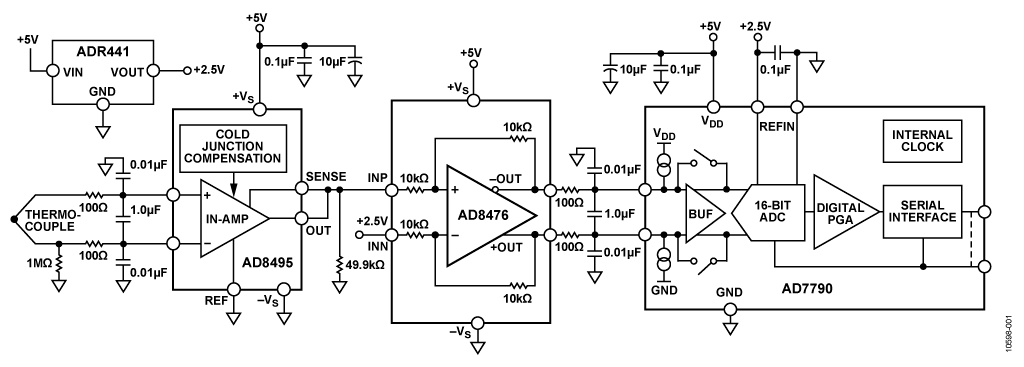

  • 参考电路 (2)
