AD7730/AD7730L: Bridge Transducer ADC Data Sheet (Rev. B)9/28/2006PDF497 kB
概览
优势和特点
- 分辨率：230,000采样数（峰－峰值）
- 失调漂移：5 nV/°C
- 增益漂移：2 ppm/°C
- 线路频率抑制：>150 dB
- 缓冲差分输入
- 可编程滤波器截止
- 稳定的时间漂移特性
- 基准电压：1 V至5 V
产品详情

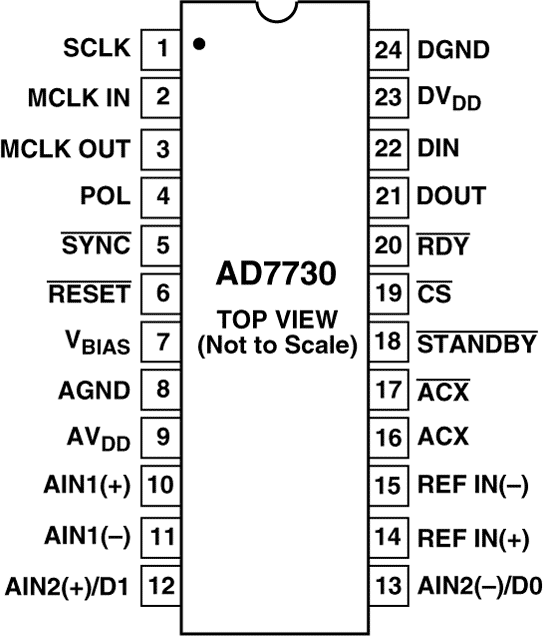

AD7730是一款适合称重和压力测量应用的完整模拟前端，可直接接受来自传感器的低电平信号，并输出串行数字字。输入信号作用于一个以模拟调制器为基础的专有可编程增益前端。调制器输出由低通可编程数字滤波器处理，滤波器截止、输出速率和建立时间可通过编程进行调整。该器件具有两个缓冲差分可编程增益模拟输入和一个差分基准电压输入，采用+5 V单电源供电。它接受四种单极性模拟输入范围：0 mV至+10 mV、+20 mV、+40 mV和+80 mV，以及四种双极性范围：±10 mV、±20 mV、±40 mV和±80 mV。该器件可直接实现的峰－峰值分辨率为1/230,000，还拥有一个片内6位DAC，因此不需要TARE电压，同时还提供用于同步电桥交流激励的时钟信号。
该器件上的串行接口可配置用于三线式操作，并且与微控制器和数字信号处理器兼容。AD7730包含自校准和系统校准选项，失调漂移小于5 nV/°C，增益漂移小于2 ppm/°C。该器件提供24引脚塑料DIP、24引脚SOIC和24引脚TSSOP三种封装。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-397: 标准线性集成电路的电诱发损坏 (Rev. 0)12/20/2010PDF498 kB
-
AN-615: 峰峰值分辨率与有效分辨率 (Rev. 0)11/8/2010PDF244 kB
-
AN-607: 选择低带宽(<15kSPS)Σ-Δ型ADC (Rev. E)9/21/2010PDF127 kB
-
AN-202: IC放大器用户指南：去耦、接地及其他一些要点 (Rev. 0)1/27/2010PDF0
-
AN-311: 如何切实有效地保护CMOS电路不受电源过压影响 (Rev. 0)10/10/2002PDF217 kB
-
AN-389: 使用Σ-Δ转换器—第二部分[中文版] (Rev. 0)9/25/2002PDF497 kB
-
AN-388: 使用Σ-Δ转换器—第一部分[中文版] (Rev. 0)9/25/2002PDF0
-
AN-283: Σ-Δ型ADC和DAC[中文版] (Rev. 0)9/24/2002PDF677 kB
-
Sigma Delta 转换器的使用-第一部分11/20/2009
-
• Sigma Delta 转换器的使用-第一部分
PDF -
Sigma Delta 转换器的使用-第二部分11/20/2009
-
• Sigma Delta 转换器的使用-第二部分
PDF
-
高速ADC的电源设计2/1/2012
-
ADC Input Noise: The Good, The Bad, and The Ugly. Is No Noise Good Noise?2/1/2006 模拟对话
-
Delta-Sigma Rocks RF, As ADC Designers Jump On Jitter1/12/2006
-
Part 2: Circuit Suggestions Using Features and Functionality of New Sigma-Delta ADCs6/1/2002PDF117K
-
Part 1: Circuit Suggestions Using Features and Functionality of New Sigma-Delta ADCs10/1/2001PDF91 K
-
Transducer/Sensor Excitation and Measurement Techniques8/1/2000 模拟对话
软件代码及系统需求
参考代码
AD7730/L Code Examples
驱动/参考代码
工具及仿真模型
设计资源
