AD7612

16位、750 kSPS、单极性/双极性可编程输入 PulSAR® ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 多引脚/软件可编程输入范围:5 V、10 V、±5 V、±10 V
  • 输入范围/模式选择:引脚或串行SPI®-兼容
  • 吞吐量
    750 kSPS (Warp模式)
    600 kSPS (正常模式)
    500 kSPS (脉冲模式)
  • 积分非线性(INL):典型值±0.75 LSB,最大值±1.5 LSB(FSR为±23 ppm)
  • 16位分辨率、无失码
  • 信噪比:最小值92 dB(5 V) @ 2 kHz,典型值94 dB (±10 V) @ 2 kHz
  • 总谐波失真:典型值−107 dB
  • iCMOS™ 工艺技术
  • 5 V内部基准电压:典型漂移量为3 ppm/°C;TEMP输出
  • 无流水线延迟(SAR架构)
  • 并行(16位或8位总线)和串行5 V/3.3 V接口
  • SPI-/QSPI-/MICROWIRE-/DSP 兼容

更多细节
show more Icon
AD7612是一款16位电荷再分配逐次逼近型寄存器(SAR)架构的模数转换器(ADC),采用ADI公司的iCMOS高电压工艺制造。该器件的输入范围和工作模式可通过硬件或专用只写串行配置端口来配置。AD7612内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源(和缓冲)、纠错电路,以及串行和并行系统接口端口。在CNVST的下降沿,它对IN+和IN-之间的电压差进行采样。AD7612具有四种不同的模拟输入范围和三种不同的采样模式:Warp模式适用于最高吞吐量,正常模式适用于最高异步吞吐量,而在脉冲模式下,功耗与吞吐量呈线性比例关系。工作温度范围为-40°C至+85°C。

产品聚焦

  1. 可编程输入范围和模式选择,可通过引脚或串行端口选择输入范围/模式。
  2. 高吞吐量。Warp模式下,AD7612的吞吐量为750 kSPS。
  3. 出色的线性度,16位无失码,积分非线性 (INL) 最大值为±1.5 LSB。
  4. 内部基准电压。采用5 V内部基准电压,典型漂移量为±3 ppm/°C,带有片内温度传感器。
  5. 串行或并行接口,多功能并行(16位或8位总线)或双线串行接口配置,3.3 V或5 V逻辑兼容。

应用

  • 过程控制
  • 医疗仪器
  • 高速数据采集
  • 数字信号处理
  • 仪器仪表
  • 频谱分析
  • 自动测试设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

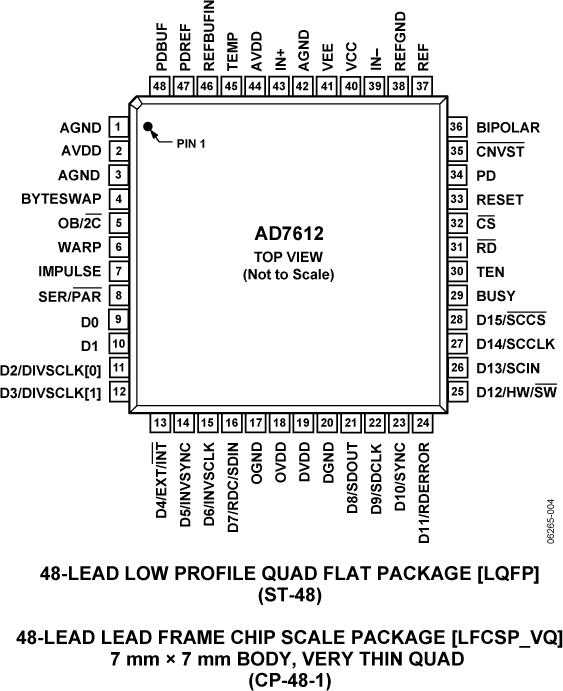

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7612BCPZ
  • HTML
  • HTML
AD7612BCPZ-RL
  • HTML
  • HTML
AD7612BSTZ
  • HTML
  • HTML
AD7612BSTZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2017

- 16_0077

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

10月 13, 2008

- 06_0084

Qualification of the 8" H Wafer Fab process at Analog Devices, Limerick, Ireland.

AD7612BCPZ

量产

AD7612BSTZ

量产

1月 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2017

- 16_0077

arrow down

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

10月 13, 2008

- 06_0084

arrow down

Qualification of the 8" H Wafer Fab process at Analog Devices, Limerick, Ireland.

AD7612BCPZ

量产

AD7612BSTZ

量产

1月 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

EVAL-AD7612

AD7612 评估板

zoom

EVAL-AD7612

AD7612 评估板

产品详情

EVAL-AD7612EDZ是针对AD7612的全功能评估套件。此评估板可单独使用,也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
