AD7450A
量产差分输入、1 MSPS、12 位ADC (AD7450A)和10位ADC (AD7440)
- 产品模型
- 2
产品详情
- 高吞吐量：1 MSPS
- 额定电压(VDD)：3 V和5 V
- 低功耗（最大吞吐量时）：
4 mW（最大值，1 MSPS，3 V电源）
9.25 mW（最大值，1 MSPS，5 V电源） - 宽输入带宽
- 信纳比：70 dB（100 kHz输入频率）
- 灵活的功耗/串行时钟速度管理
- 无流水线延迟
- 高速串行接口
SPI/QSPI/MICROWIRE/DSP兼容 - 关断模式： 1 μA（最大值）

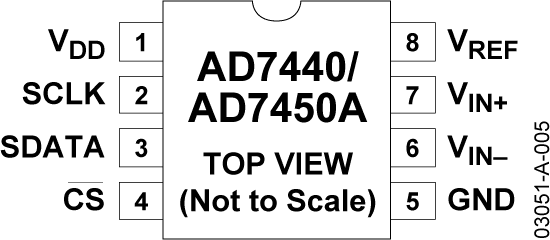

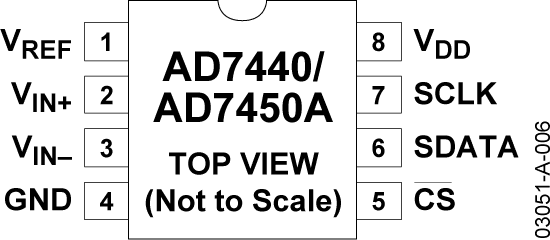

- 8引脚SOT-23和MSOP封装
AD7440/AD7450A分别是10位和12位高速、低功耗、逐次逼近(SAR)型模数转换器，采用全差分模拟输入。
这些器件采用3 V至5 V单电源工作及先进的设计技术，在最高吞吐速率为1 MSPS时实现极低的功耗。 这些器件采用SAR架构，确保无流水线延迟。这些器件均内置一个低噪声、宽带宽、差分采样保持放大器(T/H)，可处理最高达3.5 MHz的输入频率。 外部基准电压通过VREF引脚输入，可在100 mV至3.5 V范围内变化，具体取决于电源和应用。 基准电压值决定器件的共模电压范围。 利用这一真差分输入结构和可变基准电压输入，用户可以选择各种输入范围和偏置点。
转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样，转换同时在此处启动。 这些器件采用SAR架构，确保无流水线延迟。 AD7440和AD7450A采用先进的设计技术，可在高吞吐速率的情况下实现极低的功耗。
产品特色
1.采用3 V或5 V电源工作
2.高吞吐量、低功耗。
3.采用3 V电源时，AD7440/AD7450A在1 MSPS吞吐量时的最大功耗为4 mW。
4.全差分模拟输入。
5.灵活的功耗/串行时钟速度管理。
6.转换速率由串行时钟确定，因此当串行时钟速度提高导致转换时间缩短时，功耗可降低。 这些器件还提供关断模式，可在较低吞吐速率下实现高功效。
7.可变基准电压源输入。
8.无流水线延迟。
9.通过CS输入与一次性转换控制可实现对采样时间的精确控制。
10.采用100 mV基准电压源时，ENOB典型值大于8位。
应用
- 传感器接口
- 电池供电系统
- 数据采集系统
- 便携式仪器仪表
- 电机控制
