AD7440

量产

差分输入、1 MSPS、12 位ADC (AD7450A) 和10位ADC (AD7440)

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 灵活的功耗/串行时钟速度管理

这些器件采用SAR架构,确保无流水线延迟。

这些器件均内置一个低噪声、宽带宽、差分采样保持放大器(T/H),可处理最高达3.5 MHz的输入频率。

 转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样,转换同时在此处启动。 这些器件采用SAR架构,确保无流水线延迟。 AD7440和AD7450A采用先进的设计技术,可在高吞吐速率的情况下实现较低的功耗。

产品特色

      1.采用3 V或5 V电源工作

      2.高吞吐量、低功耗。

      3.采用3 V电源时,AD7440/AD7450A在1 MSPS吞吐量时的最大功耗为4 mW。

      4.全差分模拟输入。

      5.灵活的功耗/串行时钟速度管理。

      6.转换速率由串行时钟确定,因此当串行时钟速度提高导致转换时间缩短时,功耗可降低。 这些器件还提供关断模式,可在较低吞吐速率下实现最高功效。

      7.可变基准电压源输入。

      8.无流水线延迟。

      9.通过CS输入与一次性转换控制可实现对采样时间的精确控制。

     10.采用100 mV基准电压源时,ENOB典型值大于8位。

应用

  • 传感器接口
  • 电池供电系统
  • 数据采集系统
  • 便携式仪器仪表
  • 电机控制


AD7440
差分输入、1 MSPS、12 位ADC (AD7450A) 和10位ADC (AD7440)

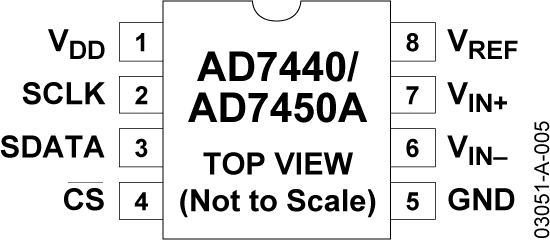

AD7440/AD7450A Functional Block Diagram AD7440/AD7450A Pin Configuration AD7440/AD7450A Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
差分放大器 1
ADA4940-1 量产 超低功耗、低失真ADC驱动器
基准电压源 5
ADR421 量产 超精密、低噪声、2.500 V XFET®基准电压源
ADR441 量产 超低噪声、2.5V LDO XFET® 基准电压源,具有吸电流和源电流能力
ADR420 量产 超精密、低噪声、2.048 V XFET®基准电压源
ADR440 量产 超低噪声、2.048V LDO XFET®基准电压源,具有吸电流和源电流能力
AD780 量产 2.5 V/3.0 V超高精度带隙基准电压源
运算放大器 2
AD8655 量产 低噪声、精密CMOS放大器
AD8656 量产 低噪声、精密CMOS双路放大器
