AD698

量产

通用LVDT信号调理器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单芯片解决方案，内置振荡器和基准电压源
  • 无需调整
  • 与半桥、4线LVDT接口
  • 直流输出与位置成比例
  • 工作频率范围：20 Hz至20 kHz
  • 单极性或双极性输出
  • 也可以解码交流电桥信号
  • 出色的性能
    线性度: 0.05%
    输出电压: ±11 V
    增益漂移: 20 ppm/°C (典型值)
    失调漂移：5 ppm/°C (典型值)

AD698是一款完整的单芯片线性可变差分变压器(LVDT)信号调理子系统，结合LVDT使用，能够以较高精度和可重复性将传感器机械位置转换为单极性或双极性直流电压。所有电路功能均集成于片内。只要增加几个外部无源元件以设置频率和增益，AD698就能将原始LVDT输出转换为一个比例直流信号。该器件可以采用半桥LVDT、以串联相对配置（4线）连接的LVDT和RVDT工作。

AD698内置一个低失真正弦波振荡器，用来驱动LVDT原边。两个同步解调通道用于检测原边和副边幅度。该器件将副边的输出除以原边的幅度，然后乘以一个比例系数。这样可以消除原边驱动的幅度漂移所导致的比例系数误差，改善温度性能和稳定性。

AD698利用独特的比率架构来消除传统LVDT接口方法的多个弊端。这种新电路的优势包括：无需调整；温度稳定性提高；传感器互换性有所改善。

AD698
通用LVDT信号调理器
AD698 Functional Block Diagram AD698 Pin Configuration AD698 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADA2200
过期 同步解调器和可配置模拟滤波器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

参考电路

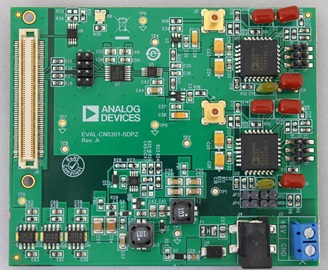

CN0301
