AD5755

四通道、16位、串行输入、4 mA至20 mA和电压输出DAC，提供动态电源控制

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.E)

pdf

6月 2, 2011 ellipse 中文

AD5755: 四通道、16位、串行输入、4-20 mA和电压输出DAC，提供动态电源控制 (Rev.C)

(产品技术资料帮助）
打开PDF文件 external-link 1710 kB
Documentation 查看所有文档
IBIS 模型 AD5755/AD5755-1 IBIS Model Download B
产品模型 4
特性
  • 16位分辨率和单调性
  • 用于热管理的动态电源控制
  • 电流和电压输出引脚可连接到一个引脚
  • IOUT范围：0mA–20mA、4mA–20mA或0mA–24mA±0.05% TUE（总非调整误差）（最大值）
  • VOUT范围：0-5 V、0-10 V、±5V、±10V±0.04% TUE（最大值）
  • 用户可编程失调与增益
  • 片内诊断
  • 片内基准电压源（±5 ppm/°C，典型值）
  • 温度范围：−40℃至+105℃
更多细节
show more Icon

AD5755是一款四通道、电压和电流输出DAC，采用-26.4 V至+33V电源供电。片内动态电源控制功能基于为实现片内功耗较低而优化的DC-DC升压转换器，在电流模式下，可以在7.4 V至29.5 V范围内调节输出驱动器的电压，使封装功耗较小。

这款器件采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP和微控制器接口标准兼容。该接口还提供可选的CRC-8分组差错校验功能，以及用于监控接口活动的看门狗定时器。

产品聚焦
1. 用于热管理的动态电源控制
2. 16位性能
3. 多通道
应用
- 过程控制
- 执行器控制
- PLC
Show More Arrow image
提示：

如果购买此类评估板模型，则还需要系统开发平台(SDP)二者一起使用，构成客户评估环境的一部分。


欲全面了解AD57xx系列产品，请查看 AD57xx系列选型表。
file 查看数据手册 (Rev.E)
Documentation 查看所有文档
IBIS 模型 AD5755/AD5755-1 IBIS Model Download B
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5755

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 用户手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 05/01/2011
英文

AD5755: Quad Channel, 16-Bit, Serial Input, 4 mA to 20 mA and Voltage Output DAC, Dynamic Power Control Data Sheet (Rev.E)

打开PDF文件

redirect
1.63 M
download

下载 PDF

PDF Vector

pdf

更新 06/02/2011
中文

AD5755: 四通道、16位、串行输入、4-20 mA和电压输出DAC，提供动态电源控制 (Rev.C)

打开PDF文件

redirect
1710 kB
download

下载 PDF

PDF Vector

pdf

更新 08/11/2011
日文

AD5755: ダイナミック消費電力制御付きの4チャンネル、16ビット、シリアル入力、4mA～20mA出力 / 電圧出力DAC (Rev.0)

打开PDF文件

redirect
2118 kB
download

下载 PDF

技术文章

3

PDF Vector

pdf

更新 05/30/2014
英文
MS-2646: Dynamic Power Control DPC Minimizes Power Loss, Maximizes Temperature Range redirect icon

578 kB

download

下载 PDF

PDF Vector

PDF

更新 05/30/2014
中文
MS-2646：动态功率控制 (DPC) 可最大程度 减少功率损失、增加温度范围 redirect icon

208.7 K

download

下载 PDF

PDF Vector

HTML

更新 05/01/2014
英文
Maximizing Performance and Integration in Applications Requiring Isolated SPI redirect icon

用户手册

3

PDF Vector

pdf

更新 05/04/2011
英文
UG-244: Evaluation Board for a Quad Channel, 16-Bit, Serial Input, 4 mA to 20 mA, Voltage Output DAC with Dynamic Power Control and HART Connectivity (Rev.C) redirect icon

709 kB

download

下载 PDF

PDF Vector

pdf

更新 05/04/2011
中文
• UG-244：四通道、16位、串行输入、4 mA至20 mA、电压输出DAC评估板，提供动态电源控制和HART连接 redirect icon

709 kB

download

下载 PDF

PDF Vector

pdf

更新 05/04/2011
日文
UG-244: ダイナミック消費電力制御機能および HART 接続機能付、4 チャンネル、16 ビット、シリアル入力、4 mA～20 mA、電圧出力 DAC の評価用ボード redirect icon

889 kB

download

下载 PDF

应用笔记

2

PDF Vector

pdf

更新 03/20/2014
英文
AN-1289: Using the AD5755 and Similar Dynamic Power Control DACs in Applications Without Dynamic Power Control (Rev.0) redirect icon

169 kB

download

下载 PDF

PDF Vector

pdf

更新 03/20/2014
中文
AN-1289：在无动态功率控制的应用中使用AD5755和类似的动态功率控制DAC (Rev.0) redirect icon

261 kB

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 2

AD5755: Quad Channel, 16-Bit, Serial Input, 4 mA to 20 mA and Voltage Output DAC, Dynamic Power Control Data Sheet (Rev.E)
AD5755: 四通道、16位、串行输入、4-20 mA和电压输出DAC，提供动态电源控制 (Rev.C)

用户手册 1

• UG-244：四通道、16位、串行输入、4 mA至20 mA、电压输出DAC评估板，提供动态电源控制和HART连接

应用笔记 1

AN-1289：在无动态功率控制的应用中使用AD5755和类似的动态功率控制DAC (Rev.0)

技术文章 2

MS-2646：动态功率控制 (DPC) 可最大程度 减少功率损失、增加温度范围
Maximizing Performance and Integration in Applications Requiring Isolated SPI

解决方案设计及宣传手册 2

软件可配置系统
Digital to Analog Converters ICs Solutions Bulletin, Volume 11, Issue 5

器件驱动器 2

AD5755 GitHub no-OS Driver Source Code
AD5755 IIO Multi-Channel DAC GitHub Linux Driver Source Code

模拟对话 2

四通道 16 位电压 / 电流输出 DAC 节 省多通道 PLC 的空间、成本和功耗
循环冗余校验确保正确 的数据通信

视频

2

Thumbnail Image

视频

2011-01-20

03:44

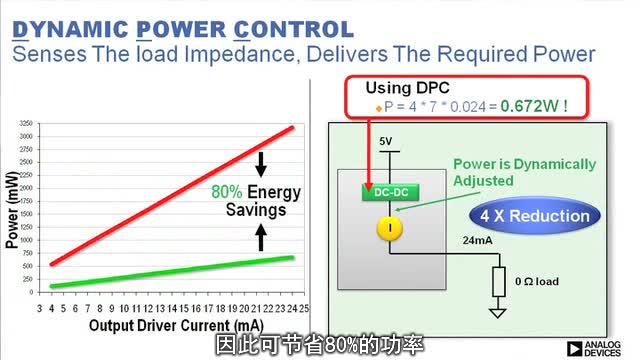

AD5755: 16-Bit Multi-Channel, Voltage and Current Output DAC

了解更多
Thumbnail Image

视频

2012-09-05

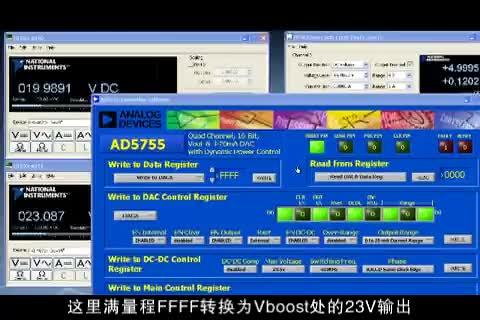

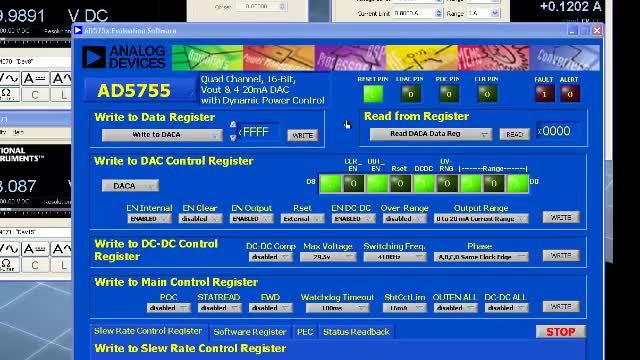

AD5755 Get started Video

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD5755ACPZ 64-Lead LFCSP (9mm x 9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5755ACPZ-REEL7 64-Lead LFCSP (9mm x 9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5755BCPZ 64-Lead LFCSP (9mm x 9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5755BCPZ-REEL7 64-Lead LFCSP (9mm x 9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 23, 2014

- 14_0041

AD5755/AD5735, AD5757/AD5737 and AD5755-1: Change to PEC, Readback Operation and Recommended External Diode

AD5755ACPZ

AD5755ACPZ-REEL7

AD5755BCPZ

AD5755BCPZ-REEL7

pdf

PCN14_0041_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 23, 2014

- 14_0041

arrow down

AD5755/AD5735, AD5757/AD5737 and AD5755-1: Change to PEC, Readback Operation and Recommended External Diode

AD5755ACPZ

AD5755ACPZ-REEL7

AD5755BCPZ

AD5755BCPZ-REEL7

pdf

PCN14_0041_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

标准数字隔离器3
ADUM1410
popup image
Cart

量产

四通道数字隔离器

ADUM1411
popup image
Cart

量产

四通道数字隔离器

ADUM1400
popup image
Cart

量产

四通道数字隔离器（4/0通道方向性）

串联基准电压源3
ADR435
popup image
Cart

量产

超低噪声XFET基准电压源，具有吸电流和源电流能力

ADR445
popup image
Cart

量产

超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力

ADR02
popup image
Cart

量产

超紧凑精密 5.0 V 基准电压源

内部电源开关降压稳压器2
ADP2302
popup image
Cart

推荐新设计使用

2A、700KHz异步降压型DC-DC开关调节器

ADP2303
popup image
Cart

推荐新设计使用

3A、700KHz异步降压DC-DC开关调节器

部分模型 产品周期 描述
AD5755-1
popup image
Cart

量产

四通道、16位、串行输入、4-20mA和电压输出DAC，提供动态电源控制和HART连接

评估套件 1

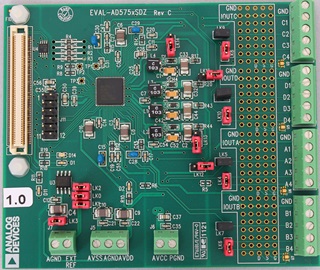

EVAL-AD5755

AD5755 评估板

zoom

EVAL-AD5755

AD5755 评估板

download icon

下载

 print icon

打印
EVAL-AD5755
AD5755 评估板
立即购买 更多内容

产品详情

不再提供EVAL-AD5755SDZ的订购服务。 建议使用AD5755-1评估板。

这款针对AD5755的评估板含有SDP连接和软件，可通过SDP板控制AD5755。

资料

pdf icon

pdf

• UG-244：四通道、16位、串行输入、4 mA至20 mA、电压输出DAC评估板，提供动态电源控制和HART连接 Download

709 kB

pdf icon

URL

AD5755 GitHub no-OS Driver Source Code reference design link

pdf icon

URL

AD5755 IIO Multi-Channel DAC GitHub Linux Driver Source Code reference design link

更多 Arrow image

软件

pdf icon

ZIP

AD5755/AD5757/AD5755-1 Evaluation Software Download

324100 kB

评估套件1

EVAL-AD5755

AD5755 评估板

参考电路 1

参考电路1

CN0198

用于动态电源控制型DAC的高瞬态电流5 V稳压器
