AD5640

单通道、14位nanoDAC®转换器,内置5 ppm/°C片内基准电压源,采用Sot-23封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 14位DAC,保证12位精度
  • 1.25 V/2.5 V、5 ppm/ºC片内基准电压源

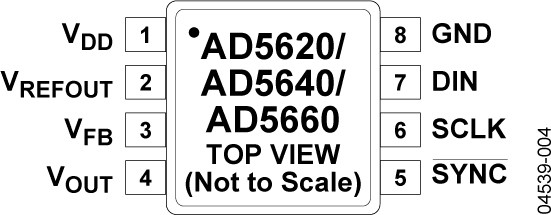

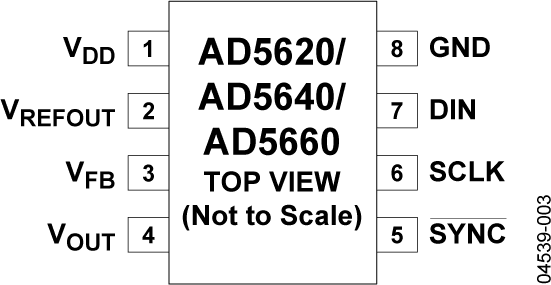

  • 8引脚小型SOT-23/MSOP封装
  • 掉电模式功耗:480 nA (5 V),200 nA (3 V)
  • 单电源:3 V/5 V
  • 通过设计保证16位单调性
  • 上电复位至0 V或中间电平
  • 3种关断功能
  • 串行接口采用施密特触发式输入
  • 轨到轨工作
  • SYNC中断设置

更多细节
show more Icon

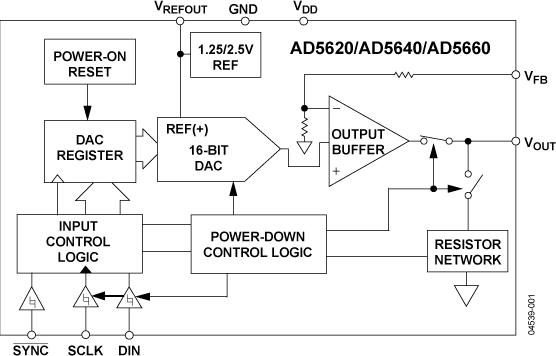

AD5620/AD5640/AD5660属于nanoDAC®系列,是一款低功耗、单通道、12/14/16位、缓冲电压输出DAC,通过设计保证单调性。

AD5620/AD5640/AD5660-1内置1.25 V、5 ppm/°C基准电压源,满量程输出电压范围可达到2.5 V;AD5620/AD5640/AD5660-2-3内置2.5 V、5 ppm/°C基准电压源,满量程输出电压范围则可达到5 V。器件的参考电压可通过VREFOUT引脚获得。

该器件内置一个上电复位电路,确保DAC输出上电至0 V (AD5620/AD5640/AD5660-1-2)或中间电平(AD5620-3和AD5660-3)并保持该电平,直到执行一次有效的写操作为止。此外还具有关断特性,在关断模式下,器件在5 V时的功耗降至480 nA,并提供软件可选输出负载。5 V时功耗为2.5 mW,省电模式下则降至1 µW。

AD5620/AD5640/AD5660内置片内精密输出放大器,能够实现轨到轨输出摆幅。对于远程检测应用,输出放大器的反相输入也可供用户使用。AD5620/AD5640/AD5660采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色
- 14位 nanoDAC — 保证12位精度。
- 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
- 提供8引脚SOT-23和8引脚MSOP封装。
- 上电复位至0 V或中间电平。
- 建立时间:10 µs。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
