AD5443

量产

12位、高带宽、串行接口乘法DAC

数据手册 (Rev. H) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 电源电压：3 V至5.5 V
  • 50 MHz串行接口
  • 乘法带宽：10 MHz
  • 更新速率：2.5 MSPS
  • INL：±1 LSB（12位DAC）
  • ±10 V基准电压输入
  • 低毛刺能量< 2 nV-s
  • 扩展温度范围：−40°C至+125°C
  • 10引脚MSOP封装
  • 引脚兼容的8位(AD5426) 和10位 (AD5432) 电流输出DAC
  • 保证单调性
  • 四象限乘法
  • 上电复位，具有掉电检测功能
  • 菊花链模式
  • 回读功能
  • 功耗：0.4 μA（典型值）

AD5426/AD5432/AD5443分别是CMOS、8/10/12位、电流输出数模转换器(DAC)。这些器件采用3 V至5.5 V电源供电，适合电池供电应用及许多其它应用。

这些器件均采用+2.5 V至5.5 V电源供电，因此适合电池供电应用及许多其它应用。

这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI™、MICROWIRE™及大多数DSP接口标准兼容。采用多个封装时，还可以通过串行数据输出引脚(SDO)，将这些DAC以菊花链形式相连。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。满量程输出电流由所施加的外部基准输入电压VREF决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻RFB可提供温度跟踪和满量程电压输出。

AD5426/AD5432/AD5443 DAC采用小型、10引脚MSOP封装。

提供EVAL-AD5443SDZ/EVAL-AD5446SDZ/EVAL-AD5453SDZ评估板用于评估DAC性能。欲了解更多信息，请参阅UG-327评估板用户指南。

应用

  • 便携式电池供电应用
  • 波形发生器
  • 仪器仪表
  • 可编程放大器和衰减器
  • 数字控制校准
  • 可编程滤波器和振荡器
  • 复合视频
  • 超声
  • 增益、失调和电压调整
AD5443
12位、高带宽、串行接口乘法DAC
AD5426/AD5432/AD5443 Functional Block Diagram AD5426/AD5432/AD5443 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 8

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 4

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

IBIS 模型 1

评估套件

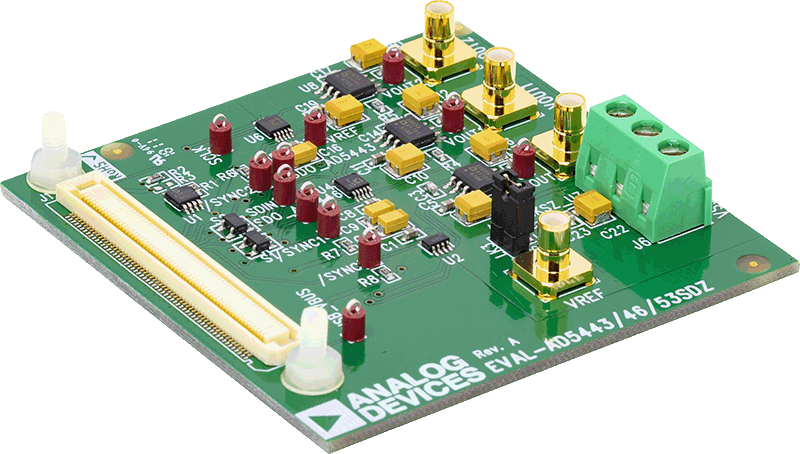

EVAL-AD5443
